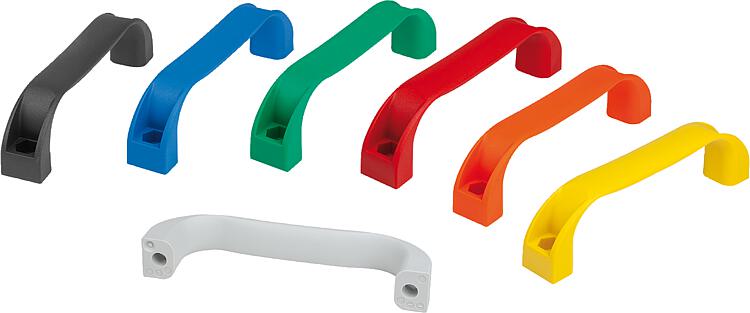

K0190Třmenové úchyty z plastu, montáž ze strany obsluhy |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Termoplast PA (polyamid), zesíleno skleněnými kuličkami nebo PP (polypropylen), zesíleno skleněnými kuličkami.Provedení: Polypropylen, tmavošedý.

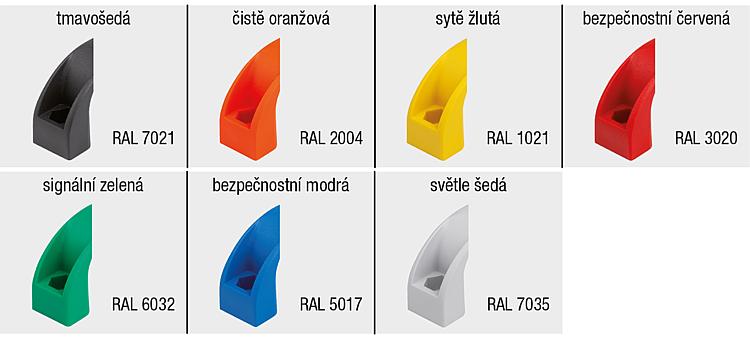

Polyamid tmavošedý RAL 7021, oranžový RAL 2004, hořčičně žlutý RAL 1021, signálně zelený RAL 6032, dopravní modrý RAL 5017, dopravní červený RAL 3020 a světle šedý RAL 7035.Upozornění:Upevňovací otvor je uzpůsoben tak, že je možné upevnit třmenové madlo z ovládací strany, a to pomocí cylindrického šroubu nebo šestihranné matice.Montáž:Ze strany obsluhy nebo ze zadní strany.Na vyžádání:Jiná barevná provedení rukojetí. StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Objednací číslo
| Materiál
základní
těleso | Barva
základního

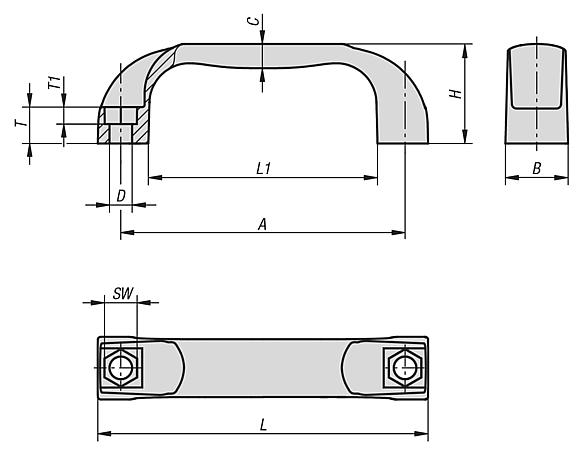

tělesa | A | B | C | D | H | L | L1 | SW | T | T1 | Nosná síla
N
| CAD | Přís. | Cena | Objednat |
|---|
| K0190.109406 | polyamid | tmavošedá RAL 7021 | 94 | 21 | 8 | 6,6 | 36 | 109 | 76 | 10 | 13 | 6 | 1000 |  | | 2,20 € | | | K0190.1094062 | polyamid | čistě oranžová RAL 2004 | 94 | 21 | 8 | 6,6 | 36 | 109 | 76 | 10 | 13 | 6 | 1000 | | | 2,20 € | | | K0190.10940616 | polyamid | řepkově žlutá RAL 1021 | 94 | 21 | 8 | 6,6 | 36 | 109 | 76 | 10 | 13 | 6 | 1000 | | | 2,20 € | | | K0190.10940684 | polyamid | bezpečnostní červená RAL 3020 | 94 | 21 | 8 | 6,6 | 36 | 109 | 76 | 10 | 13 | 6 | 1000 | | | 2,20 € | | | K0190.10940686 | polyamid | signální zelená RAL 6032 | 94 | 21 | 8 | 6,6 | 36 | 109 | 76 | 10 | 13 | 6 | 1000 | | | 2,20 € | | | K0190.10940687 | polyamid | bezpečnostní modrá RAL 5017 | 94 | 21 | 8 | 6,6 | 36 | 109 | 76 | 10 | 13 | 6 | 1000 | | | 2,20 € | | | K0190.10940688 | polyamid | světle šedá RAL 7035 | 94 | 21 | 8 | 6,6 | 36 | 109 | 76 | 10 | 13 | 6 | 1000 | | | 2,20 € | | | K0190.111708 | polyamid | tmavošedá RAL 7021 | 117 | 26 | 10 | 9 | 41 | 136 | 94 | 13 | 15 | 8 | 1500 | | | 2,54 € | | | K0190.1117082 | polyamid | čistě oranžová RAL 2004 | 117 | 26 | 10 | 9 | 41 | 136 | 94 | 13 | 15 | 8 | 1500 | | | 2,54 € | | | K0190.11170816 | polyamid | řepkově žlutá RAL 1021 | 117 | 26 | 10 | 9 | 41 | 136 | 94 | 13 | 15 | 8 | 1500 | | | 2,54 € | | | K0190.11170884 | polyamid | bezpečnostní červená RAL 3020 | 117 | 26 | 10 | 9 | 41 | 136 | 94 | 13 | 15 | 8 | 1500 | | | 2,54 € | | | K0190.11170886 | polyamid | signální zelená RAL 6032 | 117 | 26 | 10 | 9 | 41 | 136 | 94 | 13 | 15 | 8 | 1500 | | | 2,54 € | | | K0190.11170887 | polyamid | bezpečnostní modrá RAL 5017 | 117 | 26 | 10 | 9 | 41 | 136 | 94 | 13 | 15 | 8 | 1500 | | | 2,54 € | | | K0190.11170888 | polyamid | světle šedá RAL 7035 | 117 | 26 | 10 | 9 | 41 | 136 | 94 | 13 | 15 | 8 | 1500 | | | 2,54 € | | | K0190.113208 | polyamid | tmavošedá RAL 7021 | 132 | 27 | 11 | 9 | 44 | 154 | 112 | 13 | 16 | 8 | 1500 | | | 4,04 € | | | K0190.1132082 | polyamid | čistě oranžová RAL 2004 | 132 | 27 | 11 | 9 | 44 | 154 | 112 | 13 | 16 | 8 | 1500 | | | 4,04 € | | | K0190.11320816 | polyamid | řepkově žlutá RAL 1021 | 132 | 27 | 11 | 9 | 44 | 154 | 112 | 13 | 16 | 8 | 1500 | | | 4,04 € | | | K0190.11320884 | polyamid | bezpečnostní červená RAL 3020 | 132 | 27 | 11 | 9 | 44 | 154 | 112 | 13 | 16 | 8 | 1500 | | | 4,04 € | | | K0190.11320886 | polyamid | signální zelená RAL 6032 | 132 | 27 | 11 | 9 | 44 | 154 | 112 | 13 | 16 | 8 | 1500 | | | 4,04 € | | | K0190.11320887 | polyamid | bezpečnostní modrá RAL 5017 | 132 | 27 | 11 | 9 | 44 | 154 | 112 | 13 | 16 | 8 | 1500 | | | 4,04 € | | | K0190.11320888 | polyamid | světle šedá RAL 7035 | 132 | 27 | 11 | 9 | 44 | 154 | 112 | 13 | 16 | 8 | 1500 | | | 4,04 € | | | K0190.115008 | polyamid | tmavošedá RAL 7021 | 150 | 27 | 11 | 9 | 44 | 172 | 132 | 13 | 16 | 8 | 1500 | | | 4,06 € | | | K0190.1150082 | polyamid | čistě oranžová RAL 2004 | 150 | 27 | 11 | 9 | 44 | 172 | 132 | 13 | 16 | 8 | 1500 | | | 4,06 € | | | K0190.11500816 | polyamid | řepkově žlutá RAL 1021 | 150 | 27 | 11 | 9 | 44 | 172 | 132 | 13 | 16 | 8 | 1500 | | | 4,06 € | | | K0190.11500884 | polyamid | bezpečnostní červená RAL 3020 | 150 | 27 | 11 | 9 | 44 | 172 | 132 | 13 | 16 | 8 | 1500 | | | 4,06 € | | | K0190.11500886 | polyamid | signální zelená RAL 6032 | 150 | 27 | 11 | 9 | 44 | 172 | 132 | 13 | 16 | 8 | 1500 | | | 4,06 € | | | K0190.11500887 | polyamid | bezpečnostní modrá RAL 5017 | 150 | 27 | 11 | 9 | 44 | 172 | 132 | 13 | 16 | 8 | 1500 | | | 4,06 € | | | K0190.11500888 | polyamid | světle šedá RAL 7035 | 150 | 27 | 11 | 9 | 44 | 172 | 132 | 13 | 16 | 8 | 1500 | | | 4,06 € | | | K0190.117908 | polyamid | tmavošedá RAL 7021 | 179 | 28 | 11 | 9 | 50 | 197 | 156 | 13 | 17 | 8 | 1500 | | | 5,93 € | | | K0190.1179082 | polyamid | čistě oranžová RAL 2004 | 179 | 28 | 11 | 9 | 50 | 197 | 156 | 13 | 17 | 8 | 1500 | | | 5,93 € | | | K0190.11790816 | polyamid | řepkově žlutá RAL 1021 | 179 | 28 | 11 | 9 | 50 | 197 | 156 | 13 | 17 | 8 | 1500 | | | 5,93 € | | | K0190.11790884 | polyamid | bezpečnostní červená RAL 3020 | 179 | 28 | 11 | 9 | 50 | 197 | 156 | 13 | 17 | 8 | 1500 | | | 5,93 € | | | K0190.11790886 | polyamid | signální zelená RAL 6032 | 179 | 28 | 11 | 9 | 50 | 197 | 156 | 13 | 17 | 8 | 1500 | | | 5,93 € | | | K0190.11790887 | polyamid | bezpečnostní modrá RAL 5017 | 179 | 28 | 11 | 9 | 50 | 197 | 156 | 13 | 17 | 8 | 1500 | | | 5,93 € | | | K0190.11790888 | polyamid | světle šedá RAL 7035 | 179 | 28 | 11 | 9 | 50 | 197 | 156 | 13 | 17 | 8 | 1500 | | | 5,93 € | | | K0190.209406 | polypropylen | tmavošedá | 94 | 21 | 8 | 6,6 | 36 | 109 | 76 | 10 | 13 | 6 | 500 | | | 2,07 € | | | K0190.211708 | polypropylen | tmavošedá | 117 | 26 | 10 | 9 | 41 | 136 | 94 | 13 | 15 | 8 | 800 | | | 2,40 € | | | K0190.213208 | polypropylen | tmavošedá | 132 | 27 | 11 | 9 | 44 | 154 | 112 | 13 | 16 | 8 | 800 | | | 3,82 € | | | K0190.215008 | polypropylen | tmavošedá | 150 | 27 | 11 | 9 | 44 | 172 | 132 | 13 | 16 | 8 | 800 | | | 4,06 € | | | K0190.217908 | polypropylen | tmavošedá | 179 | 28 | 11 | 9 | 50 | 197 | 156 | 13 | 17 | 8 | 800 | | | 5,63 € | |
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
