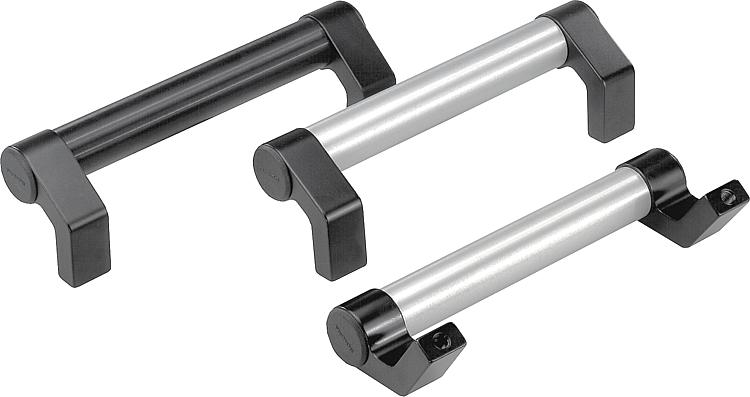

Třmenové úchyty z hliníku, zalomené, s hliníkovým ramenem úchytu

zpět

Produkty
- Ovládací prvky | normované díly
  - Třmenová madla, trubková madla, misková madla
    - Třmenové úchyty z hliníku, zalomené, s hliníkovým ramenem úchytu

Popis zboží/obrázky produktu

PopisMateriál:Koncovky madla lisované z hliníku EN AW-6060.
Vložka koncovky z vyztuženého termoplastu.
Spojovací rameno EN AW-6060.Provedení: Koncovky madel matně černě eloxované.
Vložky koncovek černé.
Spojovací rameno jemně vybroušené a eloxované resp. komaxitované nebo opatřeno rýhovaným umělohmotným černým potahem.Upozornění:U vyobrazených komponentů dodáváme jednak kompletní madla, ale i předmontované úchytné a spojovací koncovky, a to k zákazníkem udanému typu spojovacího ramene.

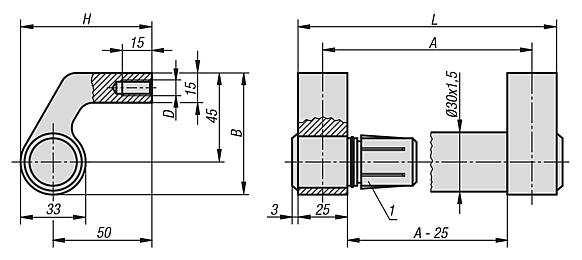

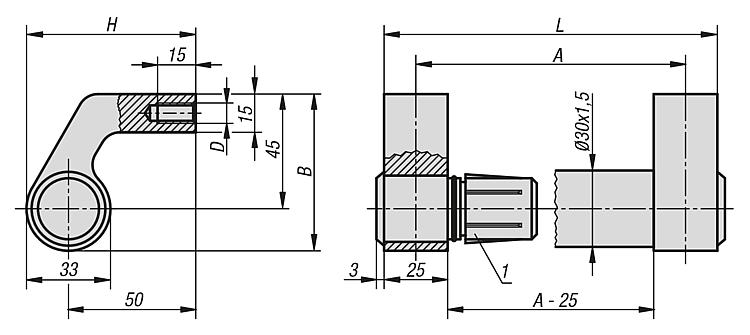

Spojení madla s koncovkami je vodotěsné a absolutně pevné.Montáž:Ze zadní strany.Na vyžádání:Podpěry pro větší délku trubek.Odkaz na výkres:

1) Vložky koncovek

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K0132 Třmenové úchyty z hliníku, zalomené, s hliníkovým ramenem úchytu

141 kB

Výkresy

Výběr/filtr zboží

Objednací číslo	Barva základního tělesa	A	B	D	H	L	Nosná síla N	Cena
K0132.2001	přírodně eloxováno	200	61,5	M8	66,5	225	1000	43,21 €
K0132.2501	přírodně eloxováno	250	61,5	M8	66,5	275	1000	44,36 €
K0132.3001	přírodně eloxováno	300	61,5	M8	66,5	325	1000	45,53 €
K0132.3501	přírodně eloxováno	350	61,5	M8	66,5	375	1000	46,73 €
K0132.4001	přírodně eloxováno	400	61,5	M8	66,5	425	1000	47,96 €
K0132.5001	přírodně eloxováno	500	61,5	M8	66,5	525	1000	50,36 €
K0132.6001	přírodně eloxováno	600	61,5	M8	66,5	625	1000	52,70 €
K0132.2002	černě eloxováno	200	61,5	M8	66,5	225	1000	44,96 €
K0132.2502	černě eloxováno	250	61,5	M8	66,5	275	1000	46,17 €
K0132.3002	černě eloxováno	300	61,5	M8	66,5	325	1000	47,41 €
K0132.3502	černě eloxováno	350	61,5	M8	66,5	375	1000	48,63 €
K0132.4002	černě eloxováno	400	61,5	M8	66,5	425	1000	49,89 €
K0132.5002	černě eloxováno	500	61,5	M8	66,5	525	1000	52,39 €
K0132.6002	černě eloxováno	600	61,5	M8	66,5	625	1000	54,79 €
K0132.2003	černě komaxitováno	200	61,5	M8	66,5	225	1000	44,96 €
K0132.2503	černě komaxitováno	250	61,5	M8	66,5	275	1000	46,17 €
K0132.3003	černě komaxitováno	300	61,5	M8	66,5	325	1000	47,41 €
K0132.3503	černě komaxitováno	350	61,5	M8	66,5	375	1000	48,63 €
K0132.4003	černě komaxitováno	400	61,5	M8	66,5	425	1000	49,89 €
K0132.5003	černě komaxitováno	500	61,5	M8	66,5	525	1000	52,39 €
K0132.6003	černě komaxitováno	600	61,5	M8	66,5	625	1000	54,79 €
K0132.2004	žebrovaný černý plastový potah	200	61,5	M8	66,5	225	1000	44,96 €
K0132.2504	žebrovaný černý plastový potah	250	61,5	M8	66,5	275	1000	46,17 €
K0132.3004	žebrovaný černý plastový potah	300	61,5	M8	66,5	325	1000	47,41 €
K0132.3504	žebrovaný černý plastový potah	350	61,5	M8	66,5	375	1000	48,63 €
K0132.4004	žebrovaný černý plastový potah	400	61,5	M8	66,5	425	1000	49,89 €
K0132.5004	žebrovaný černý plastový potah	500	61,5	M8	66,5	525	1000	52,39 €
K0132.6004	žebrovaný černý plastový potah	600	61,5	M8	66,5	625	1000	54,79 €
