K0130

Profilové úchyty z hliníku s koncovou krytkou

Produkty
- Ovládací prvky | normované díly
  - Třmenová madla, trubková madla, misková madla
    - Profilové úchyty z hliníku s koncovou krytkou

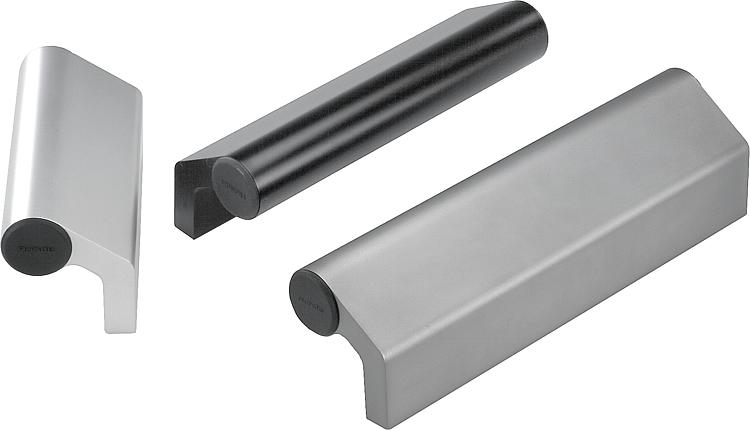

Popis zboží/obrázky produktu

PopisMateriál:Hliníkový profil EN AW-6060.

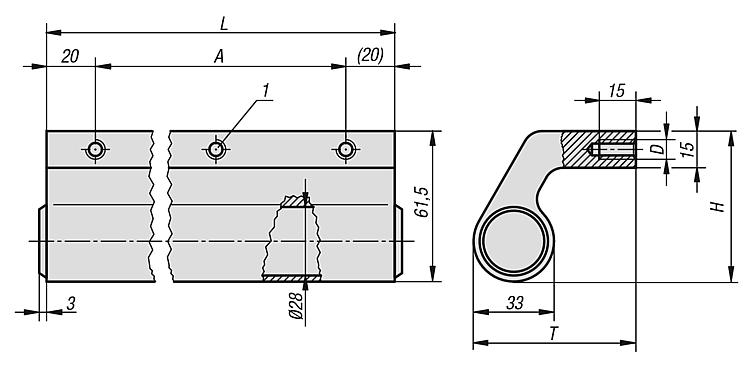

Koncové krytky z černého termoplastu.Provedení: Hliníkový profil matově eloxovaný.Upozornění:Profilovaná madla je mj. možné použít u posuvných dveří a u technických zařízení. Případně jsou vhodná jako i ochrana hran.Montáž:Ze zadní strany.Odkaz na výkres:

1) střední díra se závitem pouze pro L ≥ 400 mm

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K0130 Profilové úchyty z hliníku s koncovou krytkou

124 kB

Výkresy

Výběr/filtr zboží

Objednací číslo	Barva základního tělesa	A	D	H	L	T	Nosná síla N	Cena
K0130.1501	přírodně eloxováno	110	M8	61,5	150	66,5	1000	50,74 €
K0130.2001	přírodně eloxováno	160	M8	61,5	200	66,5	1000	57,84 €
K0130.2501	přírodně eloxováno	210	M8	61,5	250	66,5	1000	65,18 €
K0130.4001	přírodně eloxováno	360	M8	61,5	400	66,5	1000	86,70 €
K0130.1502	černě eloxováno	110	M8	61,5	150	66,5	1000	52,76 €
K0130.2002	černě eloxováno	160	M8	61,5	200	66,5	1000	60,29 €
K0130.3002	černě eloxováno	260	M8	61,5	300	66,5	1000	75,27 €
K0130.5002	černě eloxováno	460	M8	61,5	500	66,5	1000	105,19 €
K0130.6002	černě eloxováno	560	M8	61,5	600	66,5	1000	119,96 €
