K2312Trubkové spojky, podpěrná hlavice, boční z plastu pro kulaté... |
zpět |
|

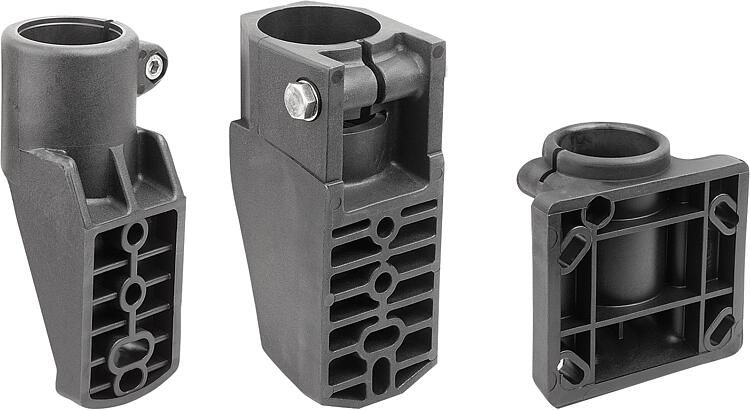

Popis zboží/obrázky produktu |
|
|
PopisMateriál:Termoplast.
Šrouby a matice z nerezové oceli.Provedení: černá.
Šrouby a matice bez povrchové úpravy.Upozornění:Upnutí kruhové trubky se provádí jedním šroubem.
Trubková spojka je připevněna na boku dopravníkového systému.
Vhodné ocelové trubky podle DIN EN 10220.Odkaz na výkres:1) Pro použití tohoto otvoru je třeba porušit tenkou membránu. StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

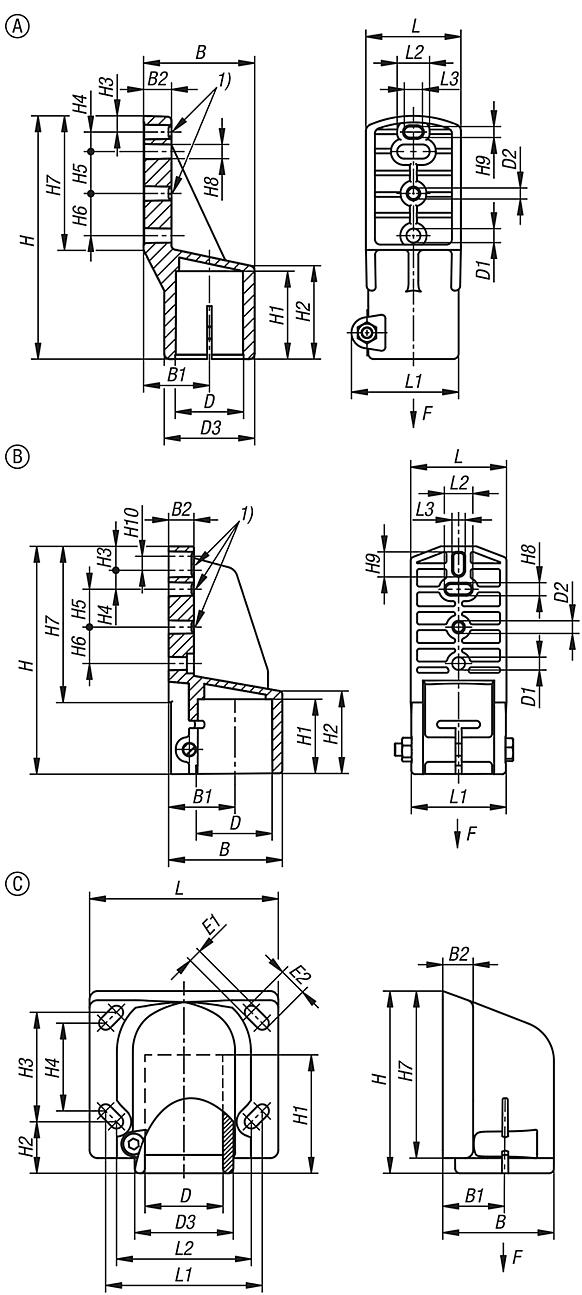

Výkresy (celkový přehled) |

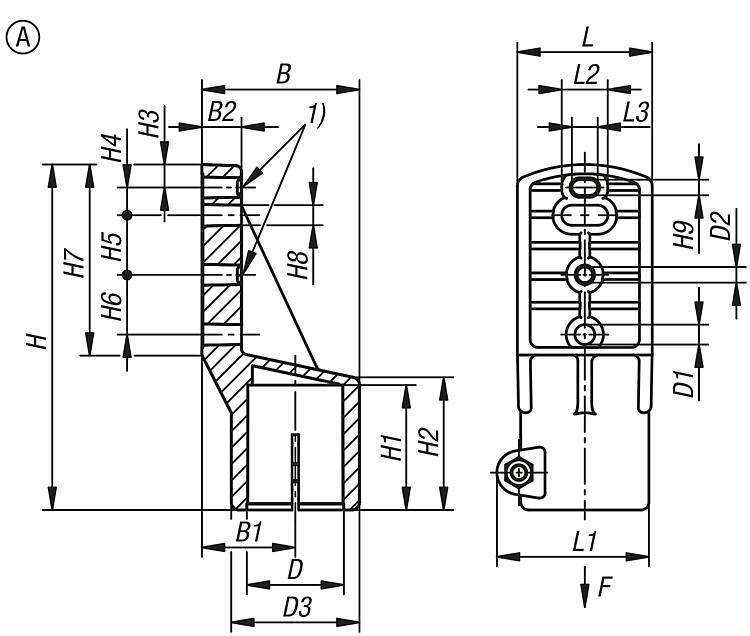

Trubková spojka, podpěrná hlavice z plastu pro kulaté trubky, provedení A |
více informací |
| Objednací číslo | Provedení | B
| B1 | B2 | D | D1 | D2 | D3 | H | H1 | H2 | H3 | H4 | H5 | H6 | H7 | H8 | H9 | L | L1 | L2 | L3 | F
max. kN
| CAD | Přís. | Cena | Objednat |
|---|
| K2312.048 | A | 80 | 47,5 | 20 | 48,3 | 10,5 | 10,5 | 65 | 174 | 60 | 67 | 11,5 | 14 | 30 | 30 | 96 | 10,5 | 10,5 | 65 | 77 | 24 | 15,5 | 3,5 |  | | 0,00 € | |
|

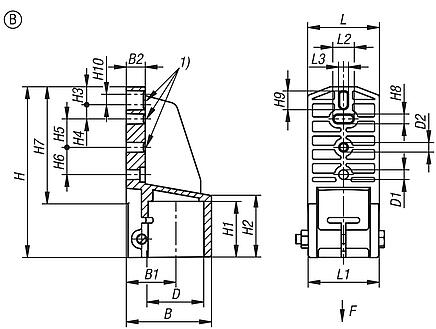

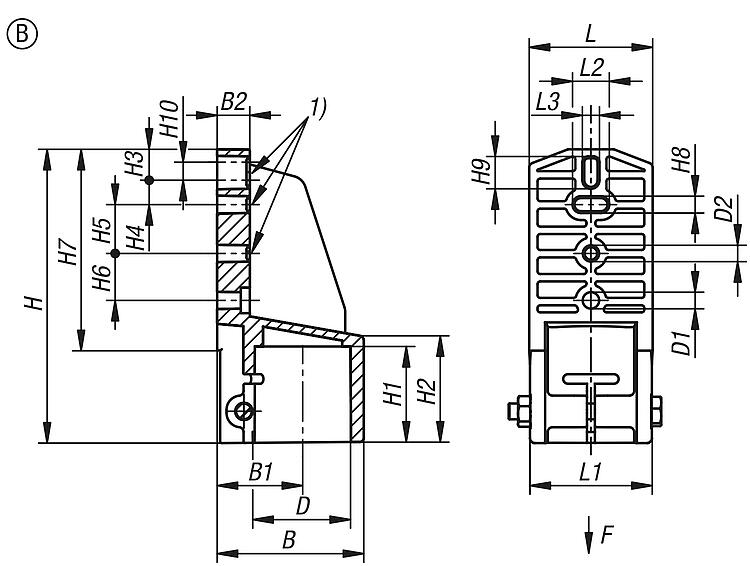

Trubková spojka, opěrná plastová hlavice, boční, pro kulaté trubky, provedení B |
více informací |
| Objednací číslo | Provedení | B
| B1 | B2 | D | D1 | D2 | H | H1 | H2 | H3 | H4 | H5 | H6 | H7 | H8 | H9 | H10 | L | L1 | L2 | L3 | F
max. kN
| CAD | Přís. | Cena | Objednat |
|---|
| K2312.160 | B | 91,5 | 54 | 20,5 | 60,3 | 10,5 | 10,5 | 185 | 60 | 66 | 19 | 16 | 30 | 30 | 126,5 | 10,5 | 20 | 9,5 | 78 | 77 | 24 | 10,5 | 4 | | | 0,00 € | |
|

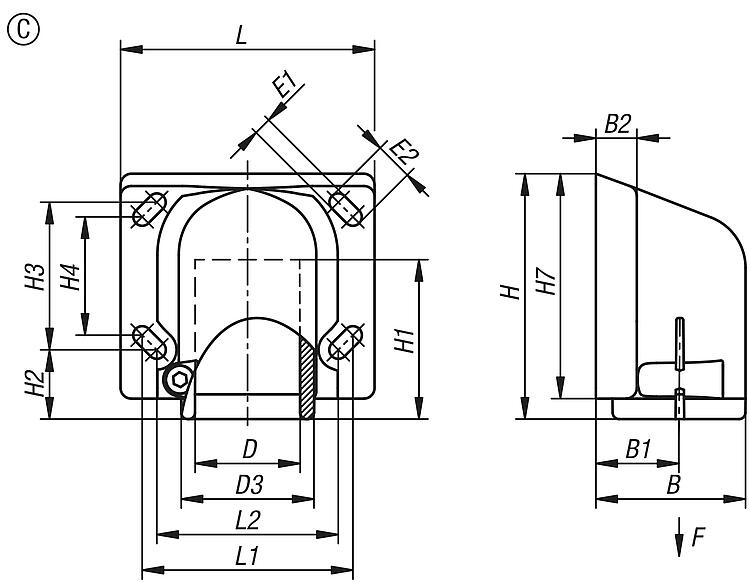

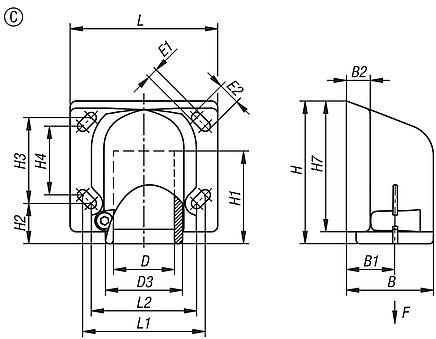

Trubková spojka, podpěrná hlavice z plastu pro kulaté trubky, provedení C |
více informací |
| Objednací číslo | Provedení | B
| B1 | B2 | D | D3 | E1 | E2 | H | H1 | H2 | H3 | H4 | H7 | L | L1 | L2 | F
max. kN
| CAD | Přís. | Cena | Objednat |
|---|
| K2312.248 | C | 70 | 40 | 19 | 48,3 | 62 | 8,5 | 18,5 | 114 | 69 | 32 | 69 | 55 | 105 | 118 | 98 | 84 | 3,5 | | | 0,00 € | |
|
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
