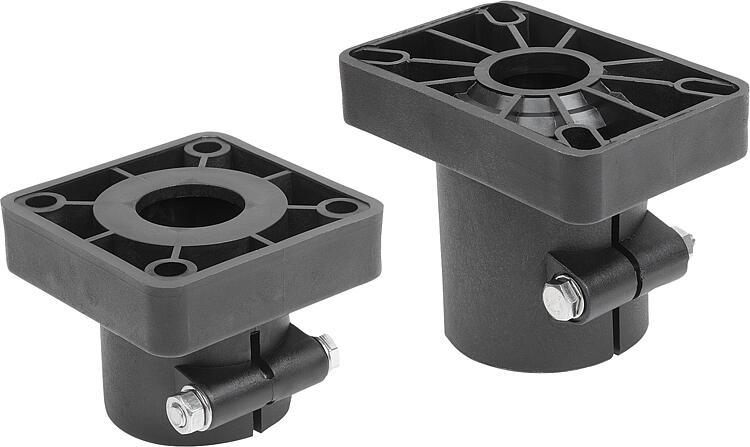

K2313Trubková spojka, opěrná plastová hlavice, pro kulaté trubky |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Termoplast.
Šrouby a matice z nerezové oceli.Provedení: černá.
Šrouby a matice bez povrchové úpravy.Upozornění:Upnutí kruhové trubky se provádí jedním šroubem.
Tubková spojka je upevněna pod dopravníkovým systémem.
Vhodné ocelové trubky podle DIN EN 10220.
Provedení A: trubková spojka s otvorem.

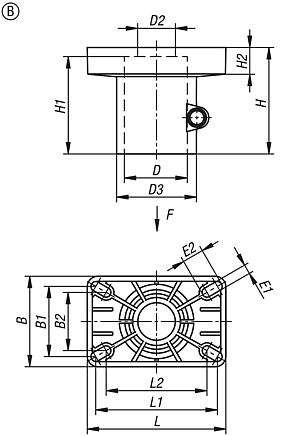

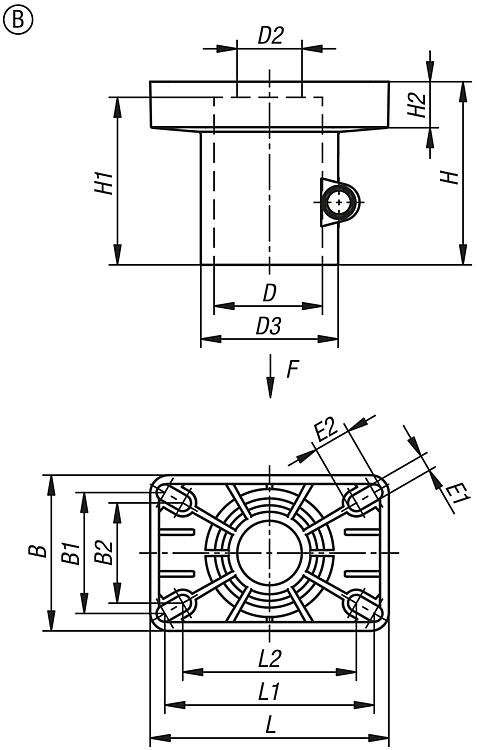

Provedení B: trubková spojka s podélným otvorem.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

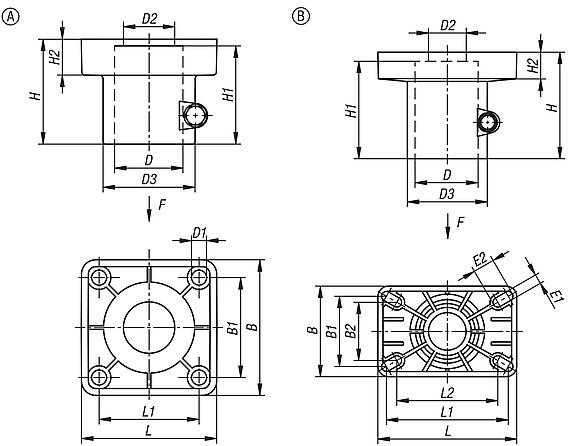

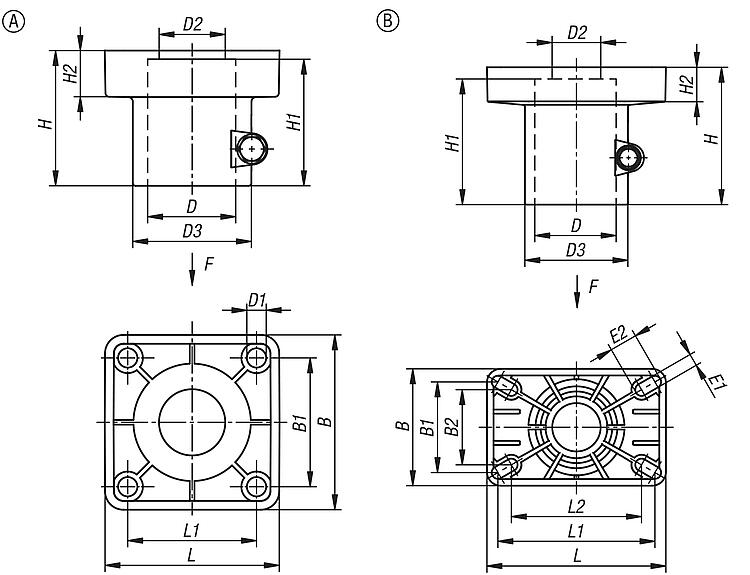

Výkresy (celkový přehled) |
Trubková spojka, opěrná plastová hlavice, pro kulaté trubky |
více informací |
| Objednací číslo | Provedení | B
| B1 | D | D1 | D2 | D3 | H | H1 | H2 | L | L1 | F
max. kN
| CAD | Přís. | Cena | Objednat |
|---|
| K2313.048 | A | 95 | 70 | 48,3 | 10,5 | 35 | 65 | 75 | 69,5 | 25 | 95 | 70 | 1,5 |  | | 0,00 € | |
|
Trubková spojka, opěrná plastová hlavice, pro kulaté trubky |
více informací |
| Objednací číslo | Provedení | B
| B1 | B2 | D | D2 | D3 | E1 | E2 | H | H1 | H2 | L | L1 | L2 | F
max. kN
| CAD | Přís. | Cena | Objednat |
|---|
| K2313.148 | B | 85 | 65 | 55 | 48,3 | 35 | 75 | 9 | 20 | 100 | 90 | 25 | 130 | 115 | 95 | 2 | | | 0,00 € | | | K2313.160 | B | 85 | 65 | 55 | 60,3 | 35 | 75 | 9 | 20 | 100 | 90 | 25 | 130 | 115 | 95 | 2 | | | 0,00 € | |
|
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
