K2310Trubková spojka, základna z plastu, pro kulaté trubky se dvěma... |
zpět |
|

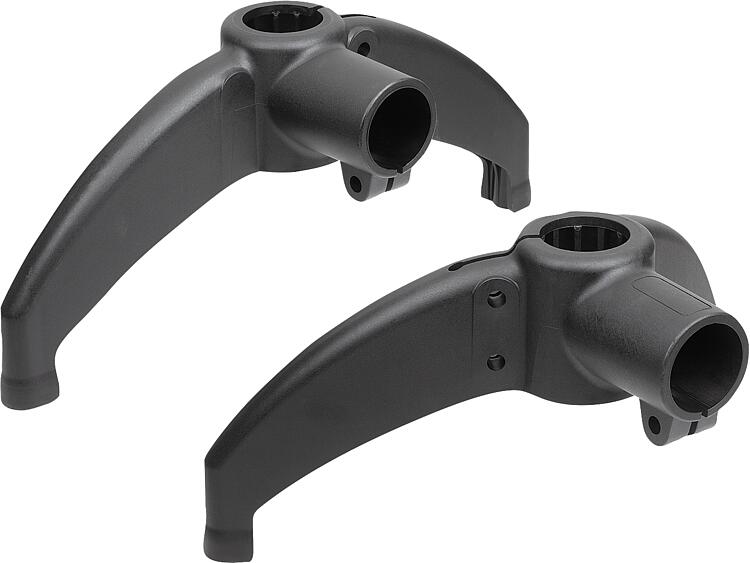

Popis zboží/obrázky produktu |
|
|
PopisMateriál:Thermoplast.
Šrouby a matice z nerezové oceli 1.4301. Provedení: černá.
Šrouby a matice bez povrchové úpravy.Upozornění:Upnutí kruhové trubky se provádí dvěma šrouby. Trubková spojka je vhodná pro stavitelné nožky se závitem M16.
K další stabilizaci dopravníkového systému lze použít trubkové spojky se dvěma nohama a příčným spojením.
Vhodné ocelové trubky podle DIN EN 10220.
Provedení A: trubková spojka se dvěma nohama, s úhlem 180°.
Provedení B: trubková spojka, se dvěma nohama, s úhlem 120°.Na vyžádání:Šrouby a matice z pozinkované oceli.
Další materiály a barvy. StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

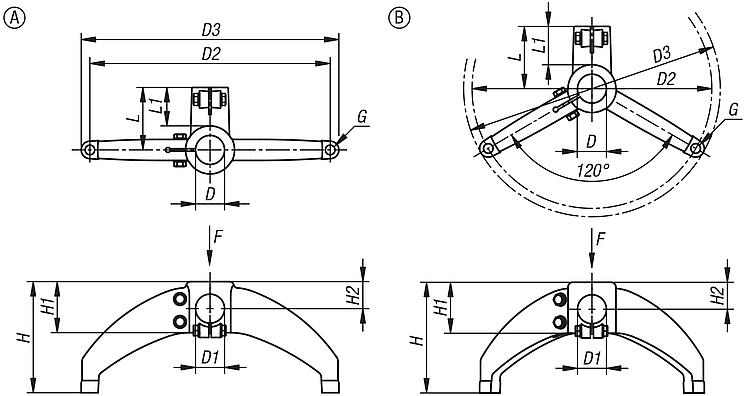

Výkresy (celkový přehled) |

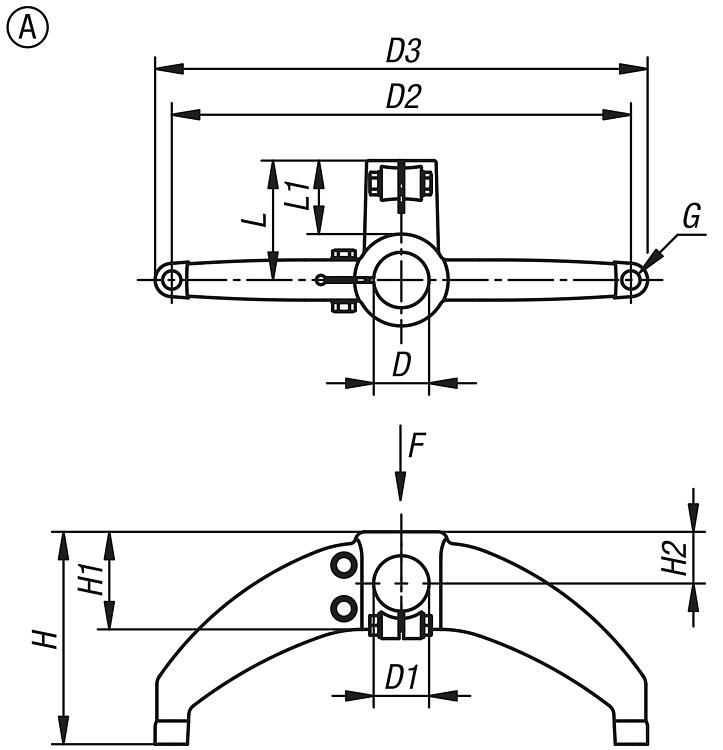

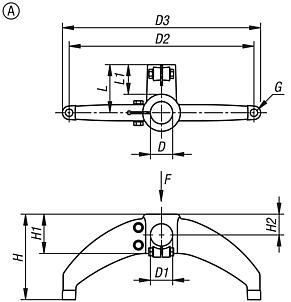

Trubková spojka, základna, z plastu, pro kulaté trubky, s dvouma nohama a příčným spojením, provedení A |
více informací |
| Objednací číslo | Provedení | D
| D1 | D2 | D3 | G | H | H1 | H2 | L | L1 | F
max. kN
| CAD | Přís. | Cena | Objednat |
|---|
| K2310.04842 | A | 48,3 | 42,4 | 400 | 430 | M16 | 185 | 85 | 45 | 104 | 70 | 9,6 |  | | 0,00 € | | | K2310.04848 | A | 48,3 | 48,3 | 400 | 430 | M16 | 185 | 85 | 45 | 104 | 70 | 9,6 | | | 0,00 € | | | K2310.06042 | A | 60,3 | 42,4 | 400 | 430 | M16 | 185 | 85 | 45 | 104 | 70 | 9,6 | | | 0,00 € | | | K2310.06048 | A | 60,3 | 48,3 | 400 | 430 | M16 | 185 | 85 | 45 | 104 | 70 | 9,6 | | | 0,00 € | |
|

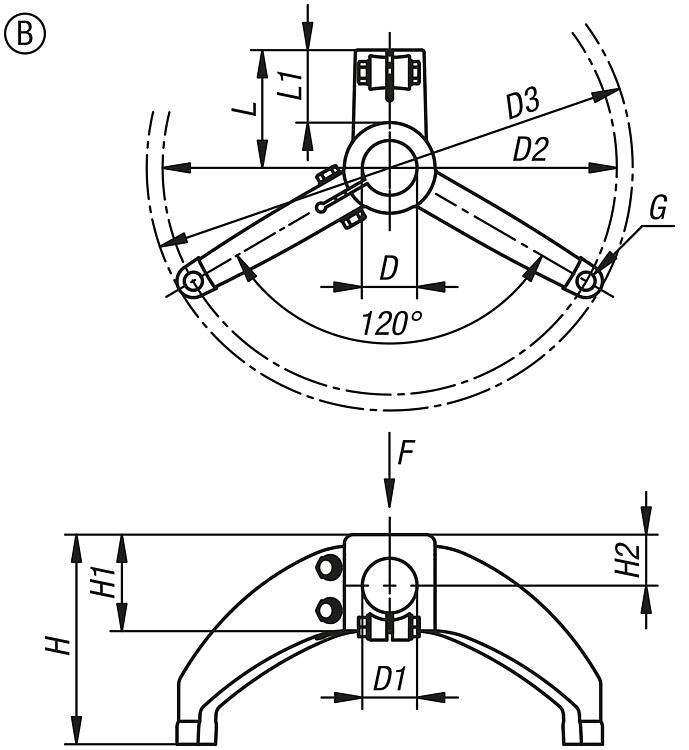

Trubková spojka základna, z plastu pro kulaté trubky, se dvěma nohama a příčným spojením, provedení B |
více informací |
| Objednací číslo | Provedení | D
| D1 | D2 | D3 | G | H | H1 | H2 | L | L1 | F
max. kN
| CAD | Přís. | Cena | Objednat |
|---|
| K2310.14842 | B | 48,3 | 42,4 | 400 | 430 | M16 | 185 | 85 | 45 | 104 | 70 | 9,6 | | | 0,00 € | | | K2310.14848 | B | 48,3 | 48,3 | 400 | 430 | M16 | 185 | 85 | 45 | 104 | 70 | 9,6 | | | 0,00 € | | | K2310.16042 | B | 60,3 | 42,4 | 400 | 430 | M16 | 185 | 85 | 45 | 104 | 70 | 9,6 | | | 0,00 € | | | K2310.16048 | B | 60,3 | 48,3 | 400 | 430 | M16 | 185 | 85 | 45 | 104 | 70 | 9,6 | | | 0,00 € | |
|
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
