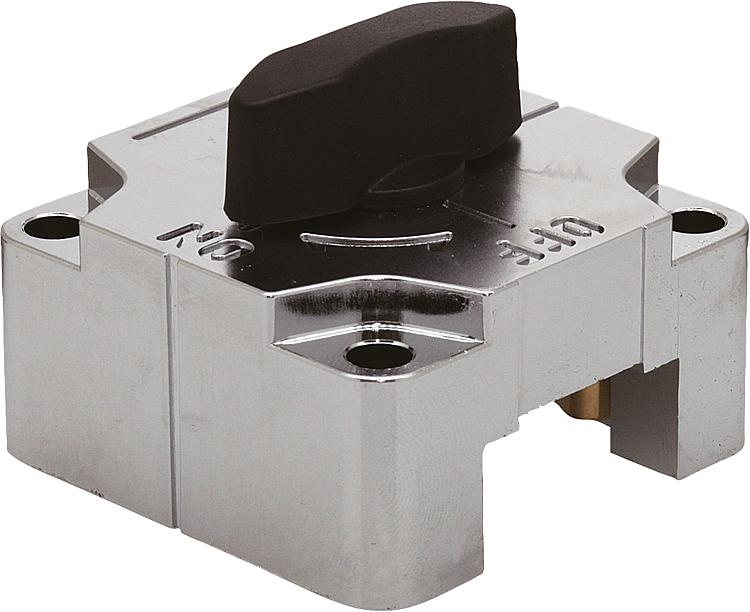

K1072_APosuvný upínač pro čtyřhran, otočný ovládací knoflík, černý |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Pouzdro, zinkový odlitek.
Otočný ovládací knoflík, termoplast PA (polyamid).
Upínací kolíky a klín, nerezová ocel.
Listové pružiny, bronzové, fosfátované.Provedení: Pouzdro, pochromované.
Otočný ovládací prvek, černý, zesílený skleněnými kuličkami.
Upínací kolíky a klín, bez povrchové úpravy.Upozornění:Pohybem otočného ovládacího knoflíku jsou upínací kolíky vestavěné ve spodním dílu posuvného upínače přitahovány pružinami a stlačovány směrem dolů. Oba upínací kolíky tlačí proti povrchu a svírají posuvný upínač.Příslušenství:Podložky K1073.
Měřítka, nerezová ocel K0759.Princip funkce:Posuvné upínače lze použít ve 2 různých provozních režimech.
Provozní režim 1:
Posuvné upínače lze posunovat.
Pokud je posuvný upínač sešroubovaný s podkladovou deskou (K1073) nebo nástavbovým prvkem, lze jej posunout na upevněném čtyřhranu.
Provozní režim 2:
Posuvné upínače jsou pevné.
Pokud je posuvný upínač přišroubovaný přímo na desce (upevněný), lze posunovat čtyřhran.Odkaz na výkres:1) listová pružina
2) Čtecí linka pro měřítka StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
| Objednací číslo | Barva | L | D | D1 | H | H1 | H2 | H3 | H4 | H5 | P | W | S | Přídržná síla
N | Teplotná
odolnost
| CAD | Přís. | Cena | Objednat |
|---|
| K1072.12121 | černá | 40 | 28 | 4,5 | 36 | 22 | 18,5 | 12 | - | 6 | 32 | 12 | - | 500 | ≤90 °C |  | | 53,13 € | | | K1072.16161 | černá | 40 | 28 | 4,5 | 40 | 26 | 22,5 | 16 | - | 8 | 32 | 16 | - | 500 | ≤90 °C | | | 53,13 € | | | K1072.2591 | černá | 50 | 35 | 5,5 | 37 | 23 | 18,5 | 9 | 1 | 4,5 | 40 | 25 | 16 | 800 | ≤90 °C | | | 57,16 € | | | K1072.25121 | černá | 50 | 35 | 5,5 | 40 | 26 | 21,5 | 12 | 1 | 6 | 40 | 25 | 16 | 800 | ≤90 °C | | | 57,16 € | | | K1072.32121 | černá | 50 | 35 | 5,5 | 40 | 26 | 21,5 | 12 | 1 | 6 | 40 | 32 | 16 | 800 | ≤90 °C | | | 57,16 € | | | K1072.32161 | černá | 50 | 35 | 5,5 | 44 | 30 | 25,5 | 16 | 1 | 8 | 40 | 32 | 16 | 800 | ≤90 °C | | | 57,16 € | |
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
