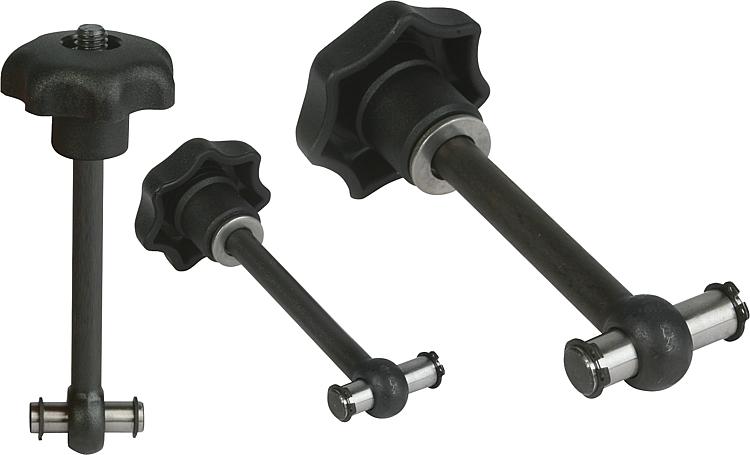

Popis zboží/obrázky produktu

PopisMateriál:Hvězdicový úchyt: termoplast.
Pouzdro z oceli.
Podložka: z oceli 140 HV.
Šroub s okem: z oceli, třída pevnosti 8.8.
Osový čepy zušlechtěná ocel 1.1181.Provedení: Hvězdicový úchyt, černý.
Pouzdro pozinkované, modře pasivováno.
Podložka lesklá.
Šroub s okem brynýrovaný.
Osový čep zušlechtěný, broušený, lesklý.Upozornění:Výkyvné šrouby jsou dodávány v demontovaném stavu.
Vhodné pojistné kroužky jsou součástí dodávky.Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K0053 Výkyvné šrouby

215 kB

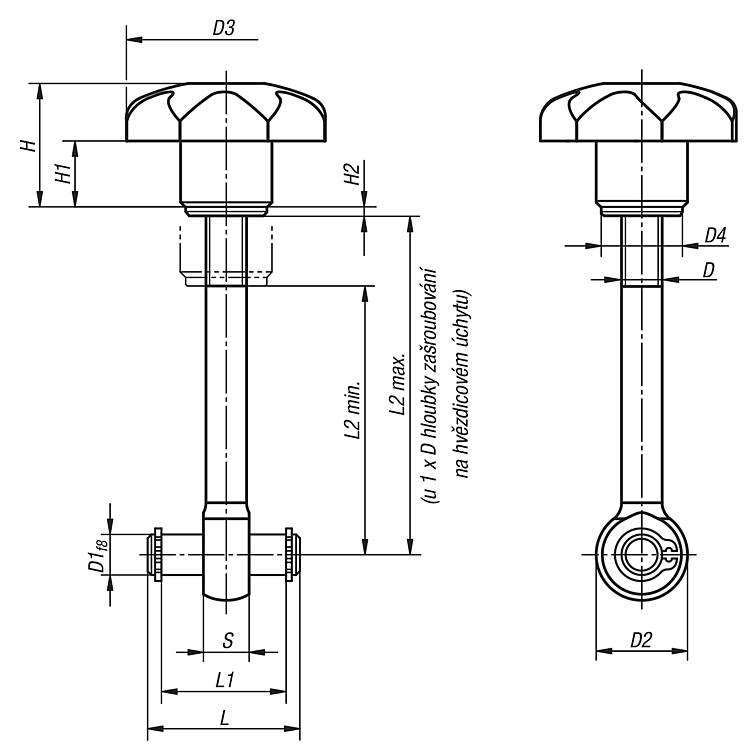

Výkresy

Výběr/filtr zboží

Objednací číslo	D	D1	D2	D3	D4	H	H1	H2	L	L1	L2 min.	L2 max.	S	Cena
K0053.06050	M6	6	14	32	12	20	10	1,6	22	17	32	44	7	7,11 €
K0053.06075	M6	6	14	32	12	20	10	1,6	22	17	57	69	7	7,67 €
K0053.08050	M8	8	18	40	16	24	13	1,6	30	25	28	42	9	7,73 €
K0053.08075	M8	8	18	40	16	24	13	1,6	30	25	53	67	9	8,33 €
K0053.10075	M10	10	20	50	20	31	17	2	37	32	49	65	12	9,76 €
K0053.10100	M10	10	20	50	20	31	17	2	37	32	74	90	12	10,57 €
