K1446Aretační prvky ocel nebo nerezové oceli |
zpět |
|
|
PopisPopis výrobku:Aretační prvky se používají ke vzájemnému tvarovému spojení dvou dílů v libovolných úhlových polohách. Aretační prvky s vnitřním ozubením (provedení A-D) lze s aretačními prvky s vnějším ozubením (provedení E-H) podle konkrétního případu aplikace a možnosti montáže libovolně vzájemně kombinovat. Tlačná pružina podporuje rychlé přemístění do nové úhlové polohy. Materiál:Aretační prvek, ocel nebo ušletilá ocel 1.4305.
Pružina, nerezová ocel 1.4310.
Šroub s válcovou hlavou , ocel nebo ušlechtilé oceli A 2. Provedení: Aretační prvek, z oceli, brynýrovaný nebo z ušlechtilé oceli bez provrchové úpravy.
Pružina, bez povrchové úpravy.
Šrouby s válcovou hlavou, z oceli, třída pevnosti 8.8, začerněné nebo z nerezové oceli A2-70, bez povrchové úpravy.Pokyny k objednání:U aretačních prvků s vnitřním ozubením provedení A a B jsou vždy zahrnuty 2 šrouby s válcovou hlavou s vnitřním šestihranem M3x8 resp. M5x10, součástí dodávky.
U aretačních prvků s vnějším ozubením (provedení E-H) je součástí dodávky vždy tlačná pružina z ušlechtilé oceli. Upozornění:K upevnění aretačních prvků tvaru A nebo B je třeba použít šroub s válcovou hlavou podle normy DIN 7984 s vnitřním šestihranem, nízká hlava.Funkce:Aretační prvky se používají k rotačnímu nastavení konstrukčních dílů. Možnosti upevnění lze sestavovat podle účelu použití.Příslušenství:Šrouby s válcovou hlavou DIN 912/DIN EN ISO 4762

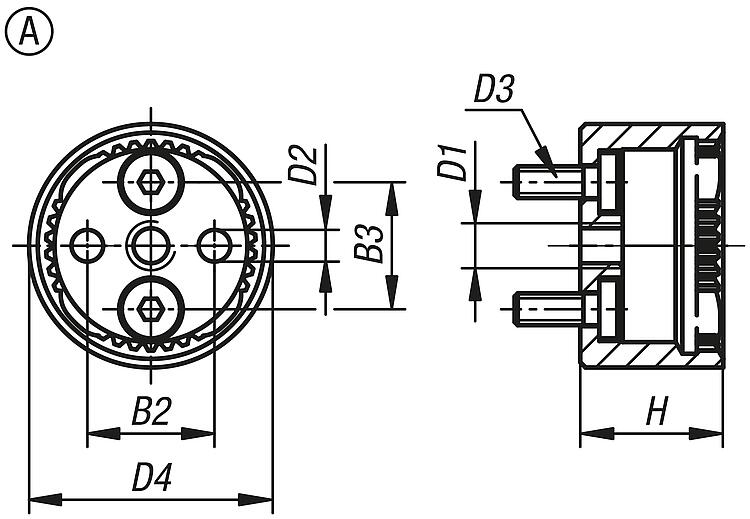

Šroub s válcovou hlavou DIN 6912Odkaz na výkres:Provedení A: vnitřní ozubení, středový závitový otvor, 2x zapuštění pro šroub s nízkou válcovou hlavou, 2x lícovaný otvor
Provedení B: vnitřní ozubení, středový průchozí otvor,
Provedení B: vnitřní ozubení, středový průchozí otvor, 2x zapuštění pro šroub s nízkou válcovou hlavou, 2x lícovaný otvor

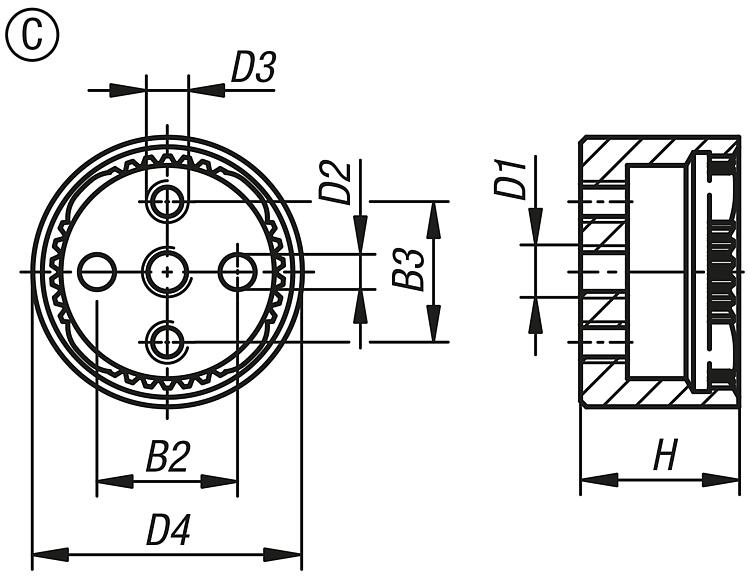

Provedení C: vnitřní ozubení, středový závitový otvor, 2x závitový otvor, 2x lícovaný otvor

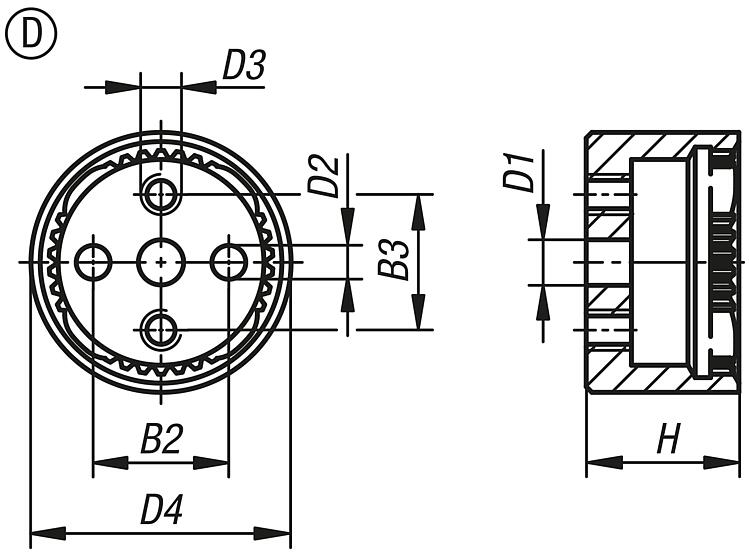

Provedení D: vnitřní ozubení, středový průchozí otvor, 2x závitový otvor, 2x lícovaný otvor

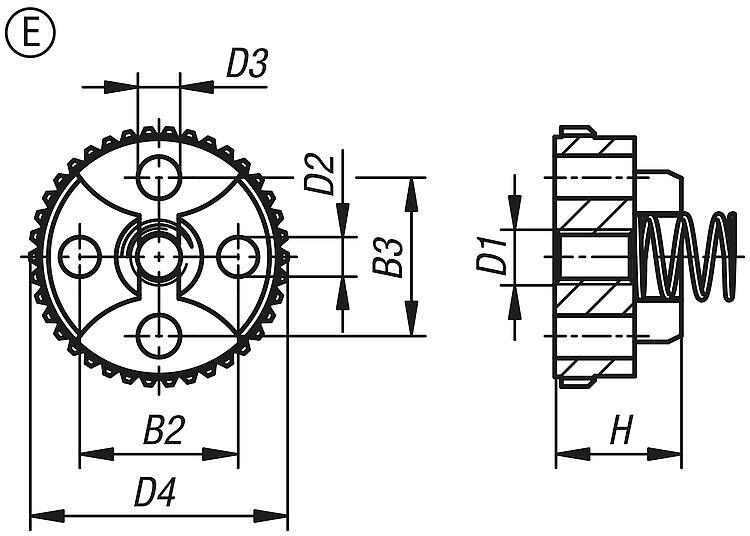

Provedení E: vnější ozubení, středový závitový otvor, 2x zapuštění pro šroub s válcovou hlavou, 2x lícovaný otvor

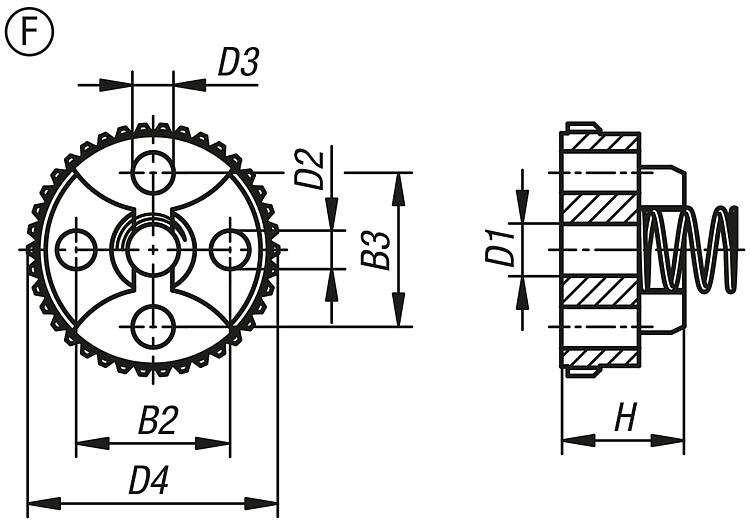

Provedení F: vnější ozubení, středový průchozí otvor, 2x zapuštění pro šroub s válcovou hlavou, 2x lícovaný otvor

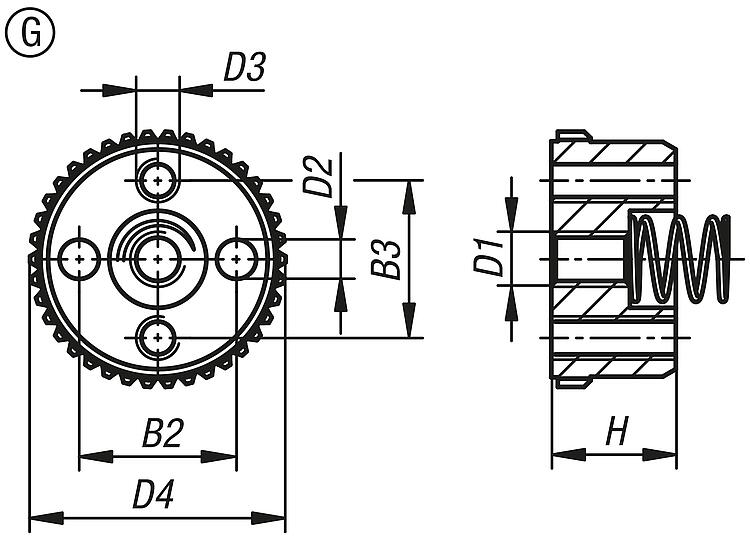

Provedení G: vnější ozubení, středový závitový otvor, 2x závitový otvor, 2x lícovaný otvor

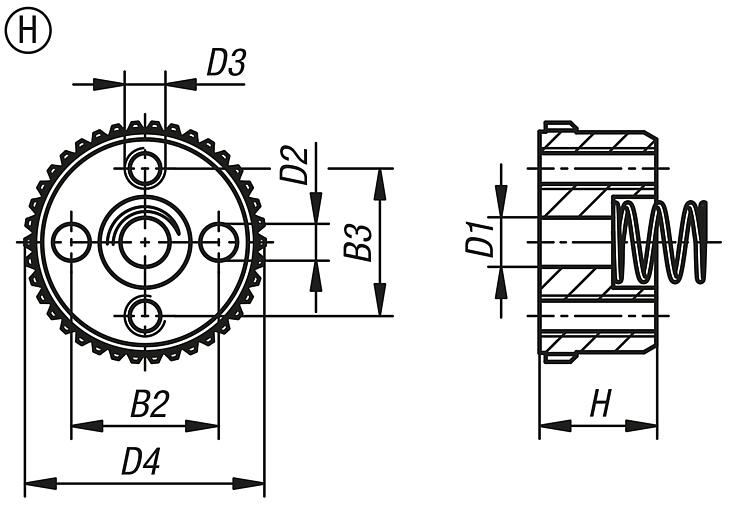

Provedení H: vnější ozubení, středový průchozí otvor,
Provedení H: vnější ozubení, středový průchozí otvor, 2x závitový otvor, 2x lícovaný otvor
1) ve vysunuté poloze
2) v zasunuté poloze StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

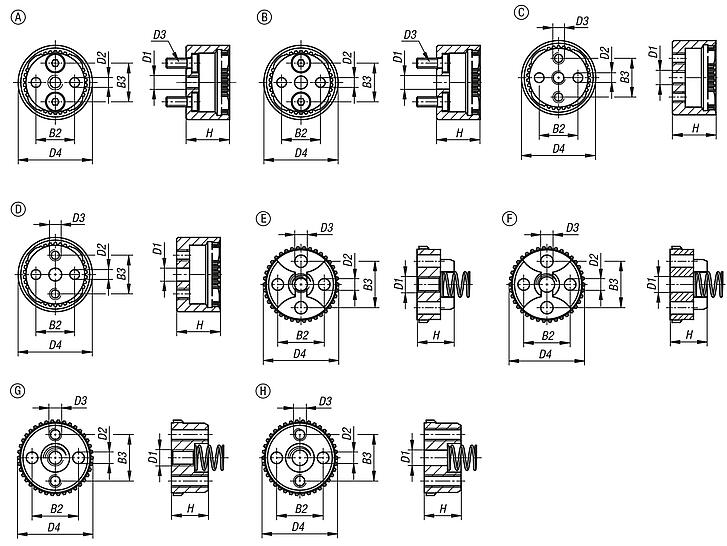

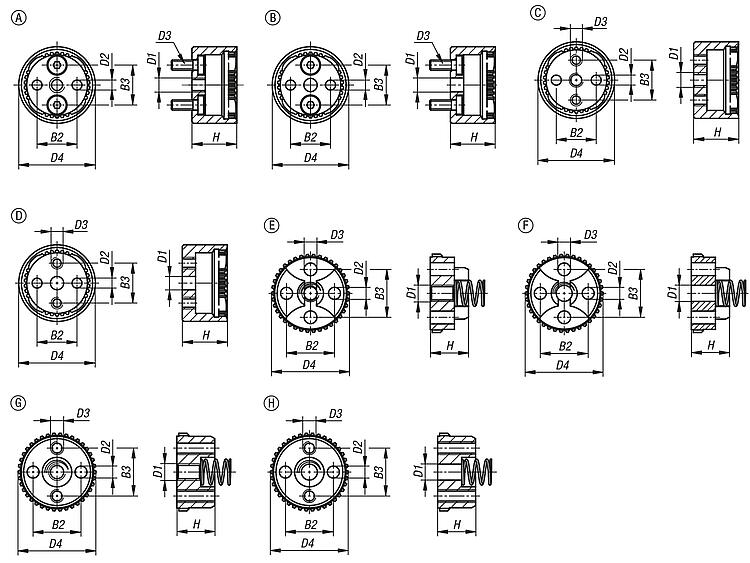

Výkresy (celkový přehled) |
|
| Objednací číslo | Provedení | Materiál
základní
těleso | B2 | B3 | Ø otvoru
D1
| D2 | D3=
Válcový šroub
DIN 7984 | D4 | H
| Počet
zubů
| CAD | Přís. | Cena | Objednat |
|---|
| K1446.22338 | B | ocel | 12 | 12 | 4,2 | 3H8 | M3 | 23 | 13,5 | 38 |  | | 11,34 € | | | K1446.23346 | B | ocel | 18 | 18 | 6,2 | 5H8 | M5 | 33 | 19,5 | 46 | | | 13,52 € | | | K1446.122338 | B | nerezová ocel | 12 | 12 | 4,2 | 3H8 | M3 | 23 | 13,5 | 38 | | | 15,06 € | | | K1446.123346 | B | nerezová ocel | 18 | 18 | 6,2 | 5H8 | M5 | 33 | 19,5 | 46 | | | 17,74 € | |
|
|
| Objednací číslo | Provedení | Materiál
základní
těleso | B2 | B3 | Ø otvoru
D1
| D2 | D3 | D4 | H
| Počet
zubů
| CAD | Přís. | Cena | Objednat |
|---|
| K1446.42338 | D | ocel | 12 | 12 | 4,2 | 3H8 | M3 | 23 | 13,5 | 38 | | | 11,66 € | | | K1446.43346 | D | ocel | 18 | 18 | 6,2 | 5H8 | M5 | 33 | 19,5 | 46 | | | 13,93 € | | | K1446.142338 | D | nerezová ocel | 12 | 12 | 4,2 | 3H8 | M3 | 23 | 13,5 | 38 | | | 15,47 € | | | K1446.143346 | D | nerezová ocel | 18 | 18 | 6,2 | 5H8 | M5 | 33 | 19,5 | 46 | | | 18,24 € | |
|
| Objednací číslo | Provedení | Materiál
základní
těleso | B2 | B3 | D1 | D2 | D3 | D4 | H
| Počet
zubů
| CAD | Přís. | Cena | Objednat |
|---|
| K1446.52338 | E | ocel | 12 | 12 | M4 | 3H8 | 3,2 | 23 | 9,5 | 38 | | | 11,34 € | | | K1446.53346 | E | ocel | 18 | 18 | M6 | 5H8 | 5,3 | 33 | 13 | 46 | | | 13,52 € | | | K1446.152338 | E | nerezová ocel | 12 | 12 | M4 | 3H8 | 3,2 | 23 | 9,5 | 38 | | | 15,06 € | | | K1446.153346 | E | nerezová ocel | 18 | 18 | M6 | 5H8 | 5,3 | 33 | 13 | 46 | | | 17,74 € | |
|
| Objednací číslo | Provedení | Materiál
základní
těleso | B2 | B3 | Ø otvoru
D1
| D2 | D3 | D4 | H
| Počet
zubů
| CAD | Přís. | Cena | Objednat |
|---|
| K1446.62338 | F | ocel | 12 | 12 | 4,2 | 3H8 | 3,2 | 23 | 9,5 | 38 | | | 11,34 € | | | K1446.63346 | F | ocel | 18 | 18 | 6,2 | 5H8 | 5,3 | 33 | 13 | 46 | | | 13,52 € | | | K1446.162338 | F | nerezová ocel | 12 | 12 | 4,2 | 3H8 | 3,2 | 23 | 9,5 | 38 | | | 15,06 € | | | K1446.163346 | F | nerezová ocel | 18 | 18 | 6,2 | 5H8 | 5,3 | 33 | 13 | 46 | | | 17,74 € | |
|
|
| Objednací číslo | Provedení | Materiál
základní
těleso | B2 | B3 | Ø otvoru
D1
| D2 | D3 | D4 | H
| Počet
zubů
| CAD | Přís. | Cena | Objednat |
|---|
| K1446.82338 | H | ocel | 12 | 12 | 4,2 | 3H8 | M3 | 23 | 9,5 | 38 | | | 11,34 € | | | K1446.83346 | H | ocel | 18 | 18 | 6,2 | 5H8 | M5 | 33 | 13 | 46 | | | 13,52 € | | | K1446.182338 | H | nerezová ocel | 12 | 12 | 4,2 | 3H8 | M3 | 23 | 9,5 | 38 | | | 15,06 € | | | K1446.183346 | H | nerezová ocel | 18 | 18 | 6,2 | 5H8 | M5 | 33 | 13 | 46 | | | 17,74 € | |
|
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
