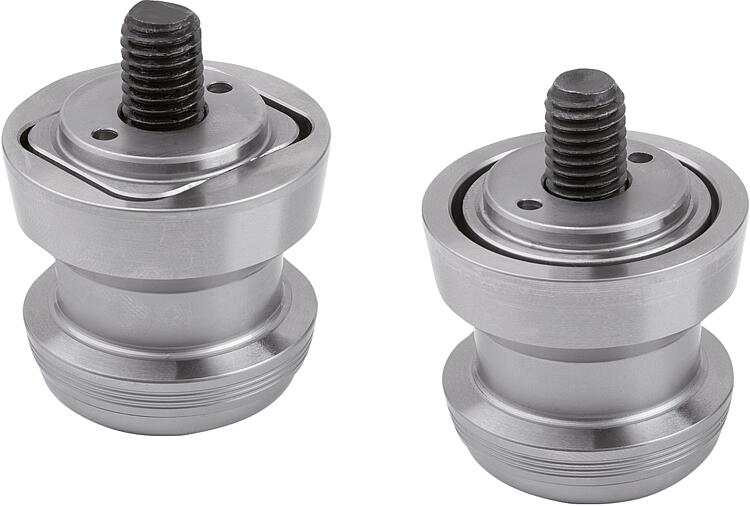

UNILOCK vyrovnávací upínací čep, velikost systému 80 mm
Popis zboží/obrázky produktu
PopisMateriál:Nerezová ocel.Provedení: Funkční plochy broušeny. Upozornění:Kompenzační upínací čepy UNILOCK jsou vhodné pro upínání a polohování obrobků a přípravků. Upínací čepy se sešroubují s výměnným prvkem a adaptují na různé základní moduly.
U provedení typu X-směr lze provést kompenzaci rozteče ± 1 mm v jednom směru. U provednení typu XY lze provést kompenzaci rozteče ± 1 mm ve všech směrech.
Pomocí kompenzačních upínacích šroubů UNILOCK ve spojení s upevňovacími šrouby M10 lze dosáhnout přídržné síly až 35 000 N.
Další upínací čepy ve stejné systémové velikosti najdete u K0967, K1471, K0968 a K0967 se závitovým čepem.Montáž:Viz montážní obrys.Přednosti:Kompenzace rozteče ± 1 mm v jednom/ve všech směrech možné.Rozsah dodávky1x UNILOCK vyrovnávací upínací čep s upevňovacím šroubem.Odkaz na výkres:

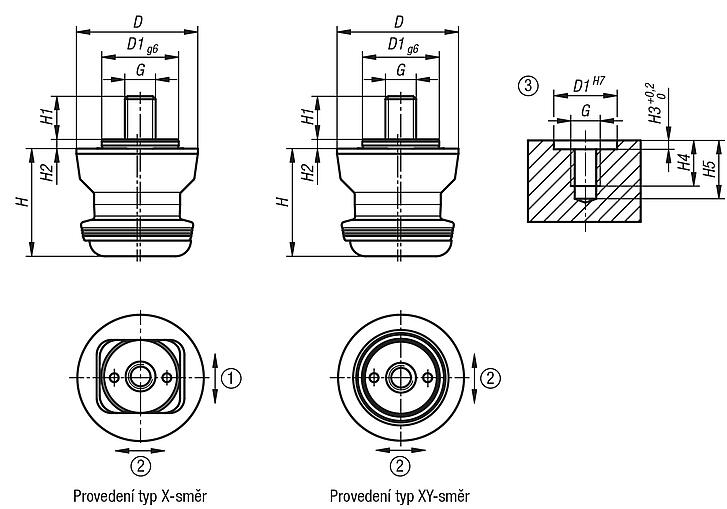

1) Reprodukční přesnost <0,05 mm 2) ± 1 mm kompenzace rozteče 3) Montážní obrys
Zvláštnost:
StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
