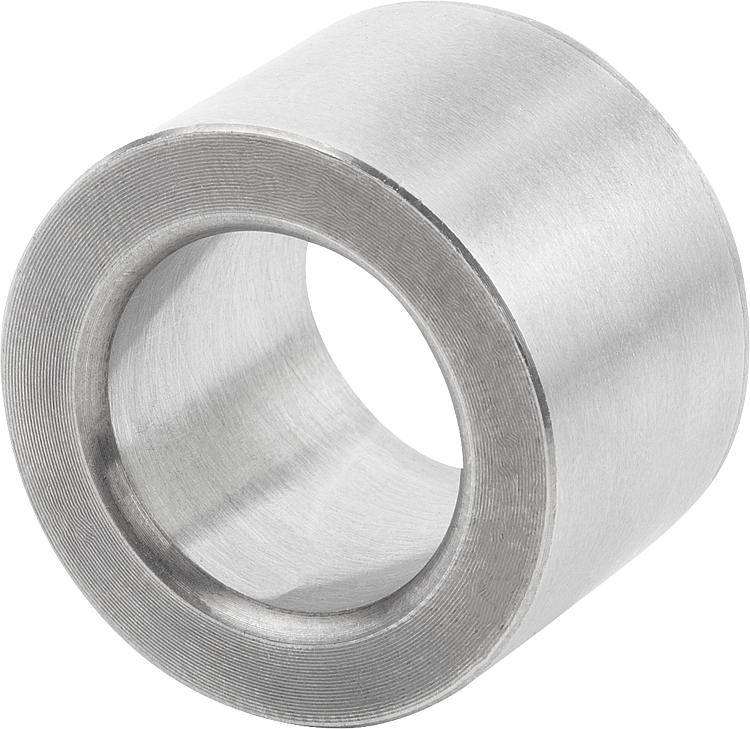

Středicí pouzdra z ušlechtilé oceli

zpět

Produkty
- Upínací technika
  - Upínací technika s nulovým bodem
    - Polohovací a upínací systém
      - Středicí pouzdra z ušlechtilé oceli

Popis zboží/obrázky produktu

PopisMateriál:Provedení: kalené min 40 HRC, bez povrchové úpravy.Upozornění:Při toleranci osové vzdálenosti ±0,005 mm a použití 2 středicích pouzder jakosti I je možná přesnost opakování upínání v rámci ±0,013 mm.
Při toleranci osové vzdálenosti ±0,03 mm a při použití vždy jednoho středicího pouzdra jakosti I a II je možná přesnost opakování upínání v rámci ±0,04 mm.
Středicí pouzdra se vtlačí lehkým tlakem do upevňovacích otvorů upevňovacích desek.
Další pokyny viz Všeobecné informace.Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K1475 Středicí pouzdra z ušlechtilé oceli

376 kB

Výkresy

Výběr/filtr zboží

Objednací číslo	Provedení 1	T=tolerance	D	D1	L	Montážní otvor pro centrovací pouzdro Ø +0,010	Cena
K1475.113013	jakost I	+0,005 - +0,018	13	19,04	13	19,016	26,25 €
K1475.113020	jakost I	+0,005 - +0,018	13	19,04	20	19,016	27,96 €
K1475.116020	jakost I	+0,005 - +0,018	16	25,042	20	25,016	27,96 €
K1475.116025	jakost I	+0,005 - +0,018	16	25,042	25	25,016	29,69 €
K1475.120020	jakost I	+0,005 - +0,018	20	35,042	20	35,018	29,52 €
K1475.120025	jakost I	+0,005 - +0,018	20	35,042	25	35,018	32,39 €
K1475.125020	jakost I	+0,005 - +0,018	25	35,042	20	35,018	31,07 €
K1475.125025	jakost I	+0,005 - +0,018	25	35,042	25	35,018	35,08 €
K1475.130020	jakost I	+0,005 - +0,018	30	45,042	20	45,018	43,74 €
K1475.130025	jakost I	+0,005 - +0,018	30	45,042	25	45,018	44,92 €
K1475.135020	jakost I	+0,005 - +0,018	35	45,042	20	45,018	43,74 €
K1475.135025	jakost I	+0,005 - +0,018	35	45,042	25	45,018	44,92 €
K1475.135040	jakost I	+0,005 - +0,018	35	45,042	40	45,018	47,21 €
K1475.135050	jakost I	+0,005 - +0,018	35	45,042	50	45,018	49,10 €
K1475.150020	jakost I	+0,005 - +0,018	50	63,546	20	63,521	84,78 €
K1475.150025	jakost I	+0,005 - +0,018	50	63,546	25	63,521	90,96 €
K1475.150040	jakost I	+0,005 - +0,018	50	63,546	40	63,521	99,60 €
K1475.150050	jakost I	+0,005 - +0,018	50	63,546	50	63,521	107,26 €
K1475.213013	jakost II	+0,025 - +0,050	13	19,04	13	19,016	71,51 €
K1475.213020	jakost II	+0,025 - +0,050	13	19,04	20	19,016	27,96 €
K1475.216020	jakost II	+0,025 - +0,050	16	25,042	20	25,016	27,96 €
K1475.216025	jakost II	+0,025 - +0,050	16	25,042	25	25,016	29,69 €
K1475.220020	jakost II	+0,025 - +0,050	20	35,042	20	35,018	27,96 €
K1475.220025	jakost II	+0,025 - +0,050	20	35,042	25	35,018	32,39 €
K1475.225020	jakost II	+0,025 - +0,050	25	35,042	20	35,018	31,07 €
K1475.225025	jakost II	+0,025 - +0,050	25	35,042	25	35,018	32,39 €
K1475.230020	jakost II	+0,025 - +0,050	30	45,042	20	45,018	43,74 €
K1475.230025	jakost II	+0,025 - +0,050	30	45,042	25	45,018	44,92 €
K1475.235020	jakost II	+0,025 - +0,050	35	45,042	20	45,018	43,74 €
K1475.235025	jakost II	+0,025 - +0,050	35	45,042	25	45,018	44,92 €
K1475.235040	jakost II	+0,025 - +0,050	35	45,042	40	45,018	47,21 €
K1475.235050	jakost II	+0,025 - +0,050	35	45,042	50	45,018	53,61 €
K1475.250020	jakost II	+0,025 - +0,050	50	63,546	20	63,521	84,78 €
K1475.250025	jakost II	+0,025 - +0,050	50	63,546	25	63,521	90,96 €
K1475.250040	jakost II	+0,025 - +0,050	50	63,546	40	63,521	99,60 €
K1475.250050	jakost II	+0,025 - +0,050	50	63,546	50	63,521	107,26 €
