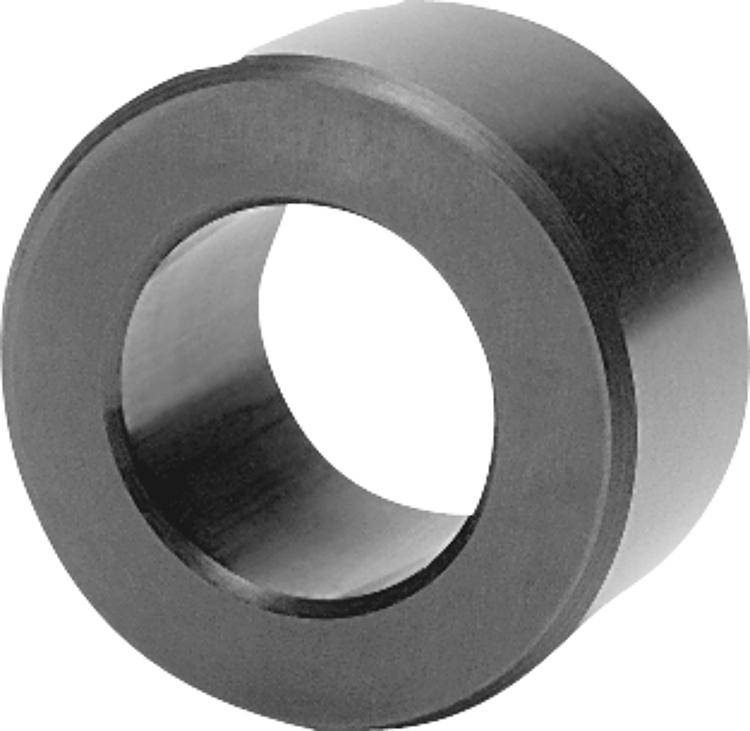

Popis zboží/obrázky produktu

PopisMateriál:Ocel na valivá ložiska.Provedení: Tvrzeno a brynýrováno.Upozornění:Při toleranci osové vzdálenosti ±0,005 mm a použití 2 středicích pouzder jakosti I je možná přesnost opakování upínání v rámci ±0,013 mm.
Při toleranci osové vzdálenosti ±0,03 mm a při použití vždy jednoho středicího pouzdra jakosti I a II je možná přesnost opakování upínání v rámci ±0,04 mm.
Středicí pouzdra se vtlačí lehkým tlakem do upevňovacích otvorů upevňovacích desek.
Další pokyny viz Všeobecné informace.Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K0936 Středicí pouzdra

250 kB

Polohovací a upínací systém, mechanický

381 kB

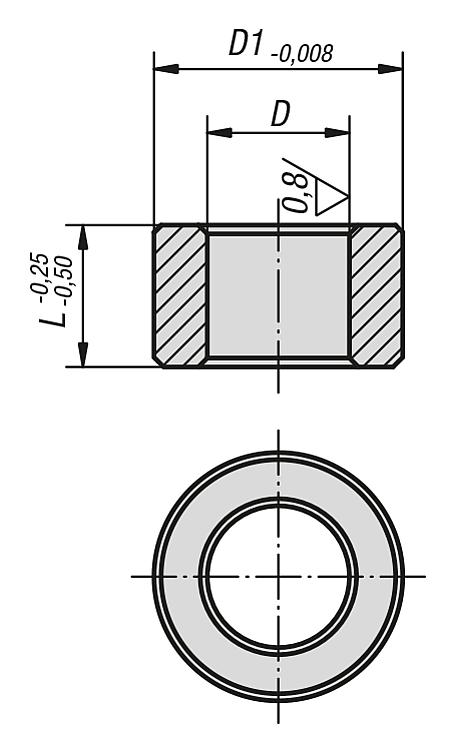

Výkresy

Výběr/filtr zboží

Objednací číslo	Provedení 1	D	T=tolerance	D1	L	Montážní otvor pro centrovací pouzdro Ø +0,010	Cena
K0936.113013	jakost I	13	+0,005 - +0,018	19,04	13	19,016	15,33 €
K0936.113020	jakost I	13	+0,005 - +0,018	19,04	20	19,016	16,00 €
K0936.116020	jakost I	16	+0,005 - +0,018	25,042	20	25,016	15,33 €
K0936.116025	jakost I	16	+0,005 - +0,018	25,042	25	25,016	16,00 €
K0936.120020	jakost I	20	+0,005 - +0,018	35,042	20	35,018	16,65 €
K0936.120025	jakost I	20	+0,005 - +0,018	35,042	25	35,018	18,88 €
K0936.125020	jakost I	25	+0,005 - +0,018	35,042	20	35,018	16,65 €
K0936.125025	jakost I	25	+0,005 - +0,018	35,042	25	35,018	18,88 €
K0936.130020	jakost I	30	+0,005 - +0,018	45,042	20	45,018	22,72 €
K0936.130025	jakost I	30	+0,005 - +0,018	45,042	25	45,018	24,96 €
K0936.135020	jakost I	35	+0,005 - +0,018	45,042	20	45,018	22,72 €
K0936.135025	jakost I	35	+0,005 - +0,018	45,042	25	45,018	24,96 €
K0936.135040	jakost I	35	+0,005 - +0,018	45,042	40	45,018	26,96 €
K0936.135050	jakost I	35	+0,005 - +0,018	45,042	50	45,018	28,61 €
K0936.150020	jakost I	50	+0,005 - +0,018	63,546	20	63,521	43,38 €
K0936.150040	jakost I	50	+0,005 - +0,018	63,546	40	63,521	49,62 €
K0936.150050	jakost I	50	+0,005 - +0,018	63,546	50	63,521	53,29 €
K0936.213013	jakost II	13	+0,025 - +0,050	19,04	13	19,016	15,33 €
K0936.213020	jakost II	13	+0,025 - +0,050	19,04	20	19,016	16,00 €
K0936.216020	jakost II	16	+0,025 - +0,050	25,042	20	25,016	15,33 €
K0936.216025	jakost II	16	+0,025 - +0,050	25,042	25	25,016	16,00 €
K0936.220020	jakost II	20	+0,025 - +0,050	35,042	20	35,018	16,65 €
K0936.220025	jakost II	20	+0,025 - +0,050	35,042	25	35,018	18,88 €
K0936.225020	jakost II	25	+0,025 - +0,050	35,042	20	35,018	16,65 €
K0936.225025	jakost II	25	+0,025 - +0,050	35,042	25	35,018	18,88 €
K0936.230020	jakost II	30	+0,025 - +0,050	45,042	20	45,018	22,72 €
K0936.235025	jakost II	35	+0,025 - +0,050	45,042	25	45,018	24,96 €
K0936.235040	jakost II	35	+0,025 - +0,050	45,042	40	45,018	26,96 €
K0936.235050	jakost II	35	+0,025 - +0,050	45,042	50	45,018	28,61 €
K0936.250025	jakost II	50	+0,025 - +0,050	63,546	25	63,521	46,06 €
K0936.250050	jakost II	50	+0,025 - +0,050	63,546	50	63,521	53,29 €
