K0954Vodicí vložky do drážek |
zpět |
|
|
PopisMateriál:Zušlechtěná ocel 1.1191.Provedení: Provedení A brynýrováno.
Provedení B bez povrchové úpravy a kalené.

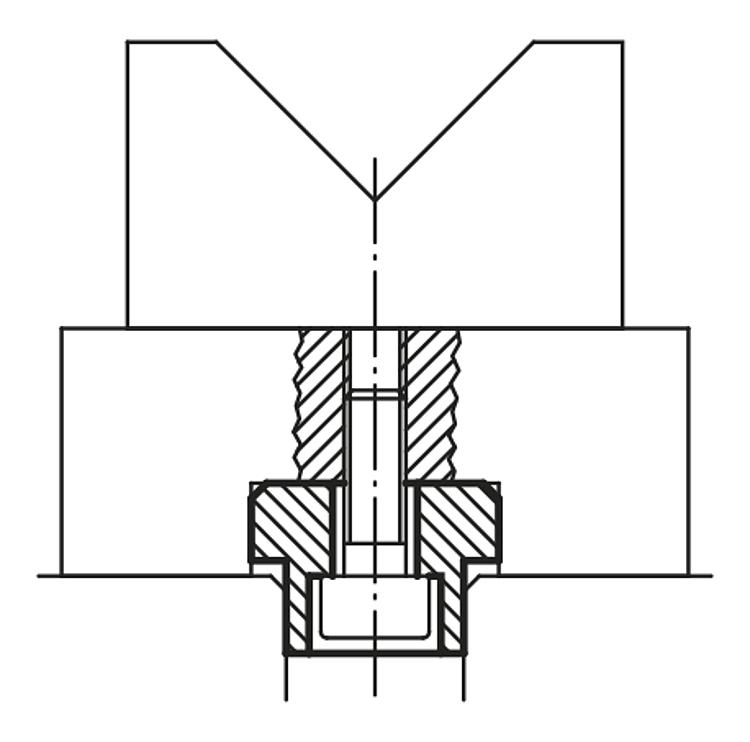

Upozornění:Vodicí vložky do drážek se používají k rychlému a přesnému polohování prvků pro přípravky.
Náročné vyrovnání prvků již není nutné.
Provedení B lze namontovat o 90° pro další vytyčovací rozměr. Vodicí vložku do drážky tak lze používat pro dvě různé šířky drážky.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

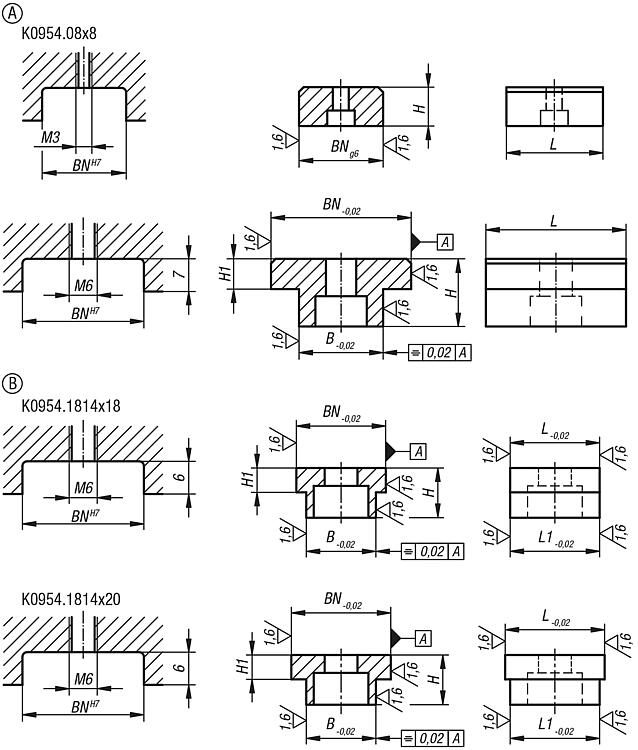

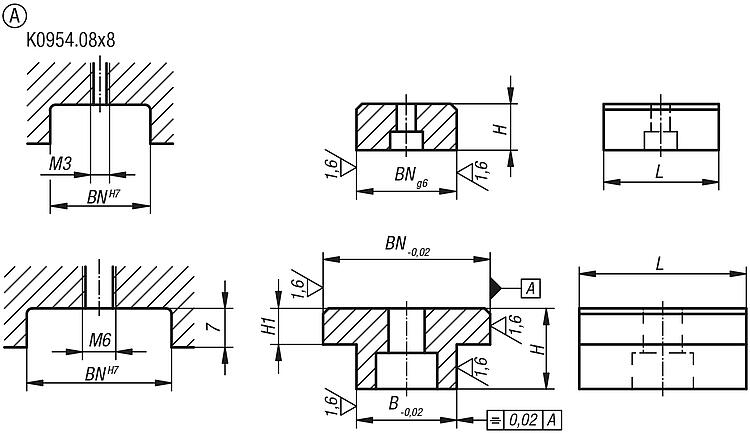

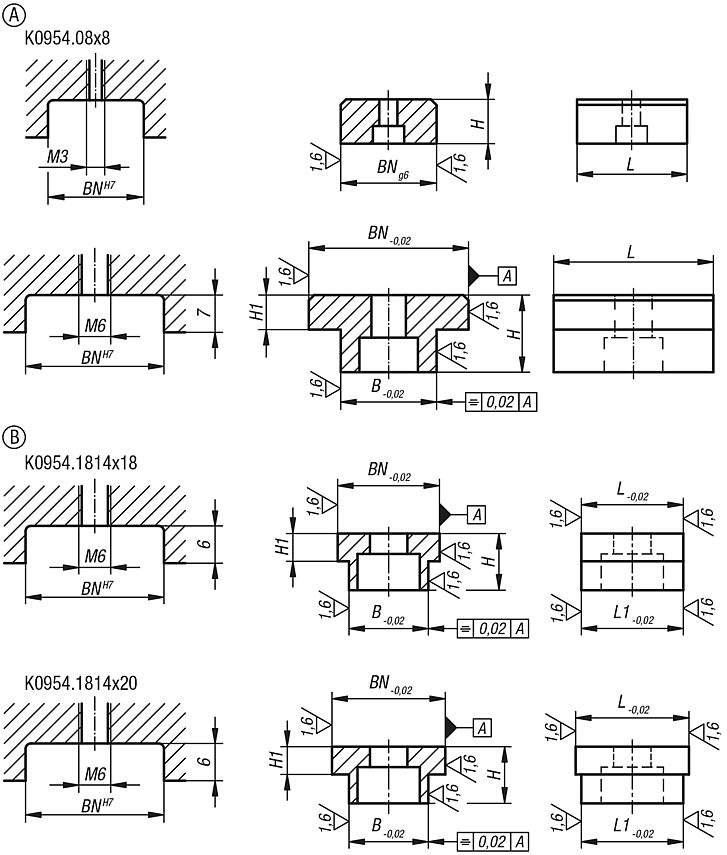

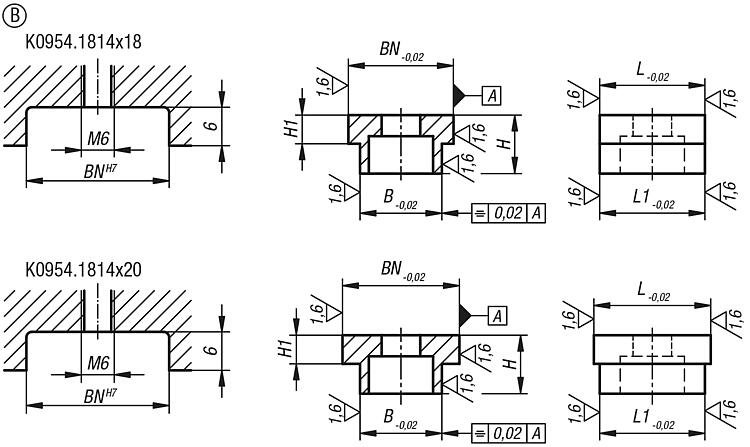

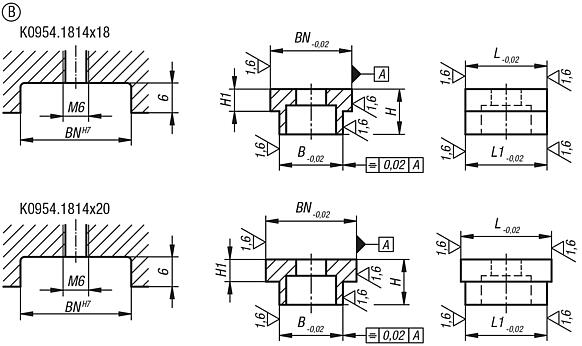

Výkresy (celkový přehled) |
| Objednací číslo | Provedení | Typ provedení | BN=Šířka
drážky | B
| H | H1 | L | CAD | Přís. | Cena | Objednat |
|---|
| K0954.08X8 | A | jednoduchá | 8 | 8 | 8 | - | 20 |  | | 18,85 € | | | K0954.12X20 | A | jednoduchá | 20 | 12 | 14 | 6 | 30 | | | 18,85 € | | | K0954.12X22 | A | jednoduchá | 22 | 12 | 14 | 6 | 30 | | | 18,85 € | | | K0954.12X30 | A | jednoduchá | 30 | 12 | 14 | 6 | 30 | | | 18,85 € | | | K0954.14X20 | A | jednoduchá | 20 | 14 | 14 | 6 | 30 | | | 18,85 € | | | K0954.14X22 | A | jednoduchá | 22 | 14 | 14 | 6 | 30 | | | 18,85 € | | | K0954.14X30 | A | jednoduchá | 30 | 14 | 14 | 6 | 30 | | | 18,85 € | | | K0954.16X20 | A | jednoduchá | 20 | 16 | 14 | 6 | 30 | | | 18,85 € | | | K0954.16X22 | A | jednoduchá | 22 | 16 | 14 | 6 | 30 | | | 18,85 € | | | K0954.16X30 | A | jednoduchá | 30 | 16 | 14 | 6 | 30 | | | 18,85 € | | | K0954.18X20 | A | jednoduchá | 20 | 18 | 14 | 6 | 30 | | | 18,85 € | | | K0954.18X22 | A | jednoduchá | 22 | 18 | 14 | 6 | 30 | | | 18,85 € | | | K0954.18X30 | A | jednoduchá | 30 | 18 | 14 | 6 | 30 | | | 18,85 € | | | K0954.22X20 | A | jednoduchá | 20 | 22 | 14 | 6 | 30 | | | 18,85 € | | | K0954.22X22 | A | jednoduchá | 22 | 22 | 14 | 6 | 30 | | | 18,85 € | | | K0954.22X30 | A | jednoduchá | 30 | 22 | 14 | 6 | 30 | | | 18,85 € | |
|
|
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
