K0729Kulové podložky, kuželové pánvičky DIN 6319, vydání 10/01 |
zpět |
|
|
PopisMateriál:Cementační ocel, zušlechtěná ocel nebo nerezová ocel.Provedení: Provedení C / D:
Cementační ocel, vytvrzená, manganfosfátována.
Hloubka cementované vrstvy Eht (450 HV 1) 0,2+0,2.
Tvrdost povrchu (550 + 100) HV 10
provedení G:
zušlechtěná ocel, zušlechtěno (350 + 80) HV 30.
Provedení C / D / G:
nerezová ocel, bez povrchové úpravy.

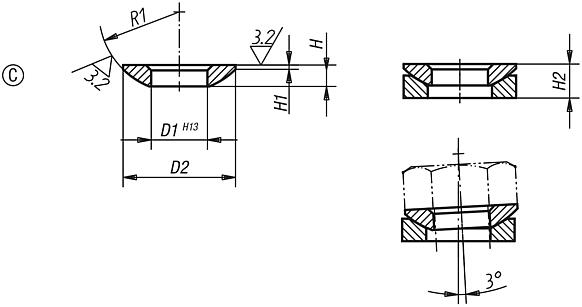

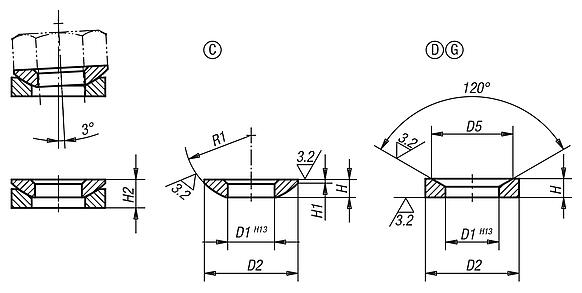

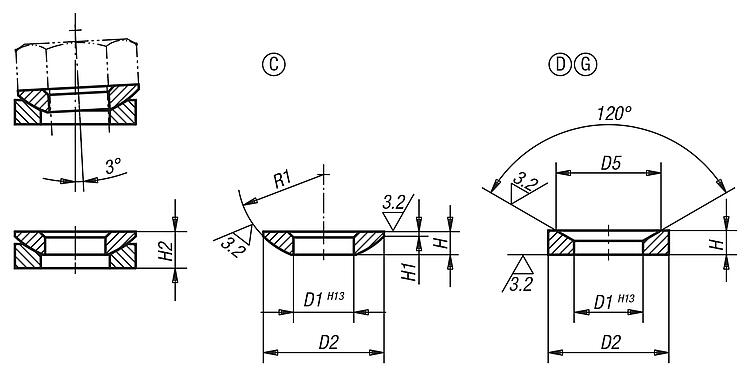

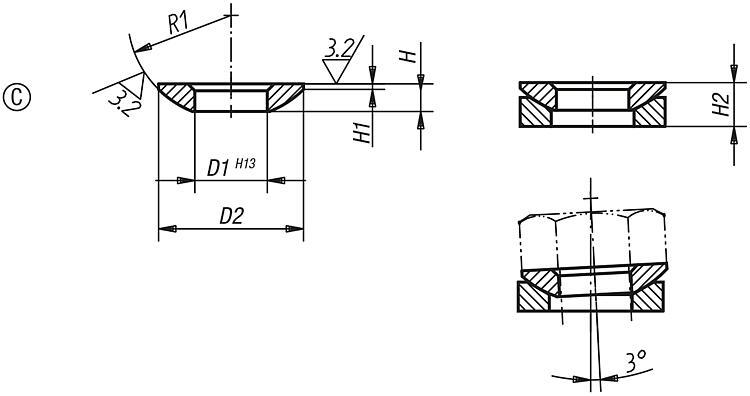

Upozornění:Pro podélné díry by měly být použity kuželové pánvičky provedení G.Odkaz na výkres:Provedení C: kulová podložka

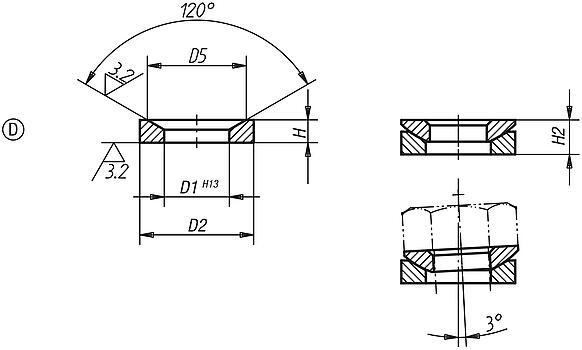

Provedení D: kuželová pánvička

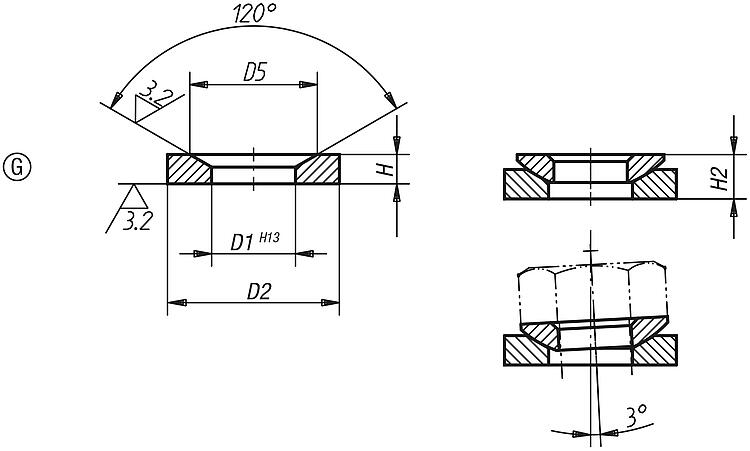

Provedení G: kuželová pánvička StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Výkresy (celkový přehled) |
Podložky s kulovou plochou, provedení C DIN 6319, vydání 10/01 |
více informací |
| Objednací číslo | Materiál
základní
těleso | Povrch
základního
tělesa | Provedení | D1 | D2 | H | H1 | R1 | Zatížitelnost
max. kN (jen při
statickém zatížení) | CAD | Přís. | Cena | Objednat |
|---|
| K0729.105 | cementační ocel | vytvrzeno | C | 5,25 | 10,5 | 2 | 0,4 | 7,5 | 6,5 |  | | 0,45 € | | | K0729.106 | cementační ocel | vytvrzeno | C | 6,4 | 12 | 2,3 | 0,7 | 9 | 9 | | | 0,35 € | | | K0729.108 | cementační ocel | vytvrzeno | C | 8,4 | 17 | 3,2 | 0,6 | 12 | 17 | | | 0,37 € | | | K0729.110 | cementační ocel | vytvrzeno | C | 10,5 | 21 | 4 | 0,8 | 15 | 26 | | | 0,56 € | | | K0729.112 | cementační ocel | vytvrzeno | C | 13 | 24 | 4,6 | 1,1 | 17 | 38 | | | 0,59 € | | | K0729.114 | cementační ocel | vytvrzeno | C | 15 | 28 | 5 | 1,2 | 22 | 53 | | | 0,92 € | | | K0729.116 | cementační ocel | vytvrzeno | C | 17 | 30 | 5,3 | 1,3 | 22 | 73 | | | 0,96 € | | | K0729.120 | cementační ocel | vytvrzeno | C | 21 | 36 | 6,3 | 2 | 27 | 117 | | | 1,36 € | | | K0729.124 | cementační ocel | vytvrzeno | C | 25 | 44 | 8,2 | 2,4 | 32 | 168 | | | 2,40 € | | | K0729.130 | cementační ocel | vytvrzeno | C | 31 | 56 | 11,2 | 3,6 | 41 | 269 | | | 4,03 € | | | K0729.136 | cementační ocel | vytvrzeno | C | 37 | 68 | 14 | 4,6 | 50 | 394 | | | 9,56 € | | | K0729.142 | cementační ocel | vytvrzeno | C | 43 | 78 | 17 | 6,5 | 58 | 542 | | | 13,57 € | | | K0729.148 | cementační ocel | vytvrzeno | C | 50 | 92 | 21 | 8 | 67 | 714 | | | 20,26 € | | | K0729.156 | cementační ocel | vytvrzeno | C | 58 | 103 | 23 | 9,5 | 79 | 960 | | | 34,55 € | | | K0729.164 | cementační ocel | vytvrzeno | C | 66 | 120 | 27 | 12 | 93 | 1269 | | | 46,85 € | | | K0729.0106 | nerezová ocel | bez povrchové úpravy | C | 6,4 | 12 | 2,3 | 0,7 | 9 | 6 | | | 1,03 € | | | K0729.0108 | nerezová ocel | bez povrchové úpravy | C | 8,4 | 17 | 3,2 | 0,6 | 12 | 12 | | | 1,47 € | | | K0729.0110 | nerezová ocel | bez povrchové úpravy | C | 10,5 | 21 | 4 | 0,8 | 15 | 16 | | | 2,00 € | | | K0729.0112 | nerezová ocel | bez povrchové úpravy | C | 13 | 24 | 4,6 | 1,1 | 17 | 24 | | | 2,37 € | | | K0729.0116 | nerezová ocel | bez povrchové úpravy | C | 17 | 30 | 5,3 | 1,3 | 22 | 45 | | | 3,64 € | | | K0729.0120 | nerezová ocel | bez povrchové úpravy | C | 21 | 36 | 6,3 | 2 | 27 | 71 | | | 5,03 € | | | K0729.0124 | nerezová ocel | bez povrchové úpravy | C | 25 | 44 | 8,2 | 2,4 | 32 | 105 | | | 8,01 € | | | K0729.0130 | nerezová ocel | bez povrchové úpravy | C | 31 | 56 | 11,2 | 3,6 | 41 | 191 | | | 13,01 € | | | K0729.0136 | nerezová ocel | bez povrchové úpravy | C | 37 | 68 | 14 | 4,6 | 50 | - | | | 19,78 € | | | K0729.0142 | nerezová ocel | bez povrchové úpravy | C | 43 | 78 | 17 | 6,5 | 58 | - | | | 38,13 € | | | K0729.0148 | nerezová ocel | bez povrchové úpravy | C | 50 | 92 | 21 | 8 | 67 | - | | | 55,48 € | |
|
| Objednací číslo | Materiál
základní
těleso | Povrch
základního
tělesa | Provedení | D1 | D2 | D5 | H | H2 | Zatížitelnost
max. kN (jen při
statickém zatížení) | CAD | Přís. | Cena | Objednat |
|---|
| K0729.205 | cementační ocel | vytvrzeno | D | 6 | 10,5 | 9,25 | 2,1 | 3,1 | 6,5 | | | 0,44 € | | | K0729.206 | cementační ocel | vytvrzeno | D | 7,1 | 12 | 11 | 2,8 | 4,2 | 9 | | | 0,36 € | | | K0729.208 | cementační ocel | vytvrzeno | D | 9,6 | 17 | 14,5 | 3,5 | 5,6 | 17 | | | 0,41 € | | | K0729.210 | cementační ocel | vytvrzeno | D | 12 | 21 | 18,5 | 4,2 | 6,5 | 26 | | | 0,57 € | | | K0729.212 | cementační ocel | vytvrzeno | D | 14,2 | 24 | 20 | 5 | 8 | 38 | | | 0,62 € | | | K0729.214 | cementační ocel | vytvrzeno | D | 16,5 | 28 | 24,8 | 5,6 | 8,5 | 53 | | | 1,00 € | | | K0729.216 | cementační ocel | vytvrzeno | D | 19 | 30 | 26 | 6,2 | 9,5 | 73 | | | 1,03 € | | | K0729.220 | cementační ocel | vytvrzeno | D | 23,2 | 36 | 31 | 7,5 | 11,7 | 117 | | | 1,58 € | | | K0729.224 | cementační ocel | vytvrzeno | D | 28 | 44 | 37 | 9,5 | 15,2 | 168 | | | 2,64 € | | | K0729.230 | cementační ocel | vytvrzeno | D | 35 | 56 | 49 | 12 | 19,2 | 269 | | | 4,36 € | | | K0729.236 | cementační ocel | vytvrzeno | D | 42 | 68 | 60 | 15 | 23,5 | 394 | | | 9,94 € | | | K0729.242 | cementační ocel | vytvrzeno | D | 49 | 78 | 70 | 18 | 29 | 542 | | | 13,84 € | | | K0729.248 | cementační ocel | vytvrzeno | D | 56 | 92 | 82 | 22 | 35,5 | 714 | | | 20,75 € | | | K0729.256 | cementační ocel | vytvrzeno | D | 65 | 103 | 92 | 25 | 39,7 | 960 | | | 35,04 € | | | K0729.264 | cementační ocel | vytvrzeno | D | 75 | 120 | 110 | 30 | 46,5 | 1269 | | | 47,50 € | | | K0729.0206 | nerezová ocel | bez povrchové úpravy | D | 7,1 | 12 | 11 | 2,8 | 4,2 | 6 | | | 1,07 € | | | K0729.0208 | nerezová ocel | bez povrchové úpravy | D | 9,6 | 17 | 14,5 | 3,5 | 5,6 | 12 | | | 1,55 € | | | K0729.0210 | nerezová ocel | bez povrchové úpravy | D | 12 | 21 | 18,5 | 4,2 | 6,5 | 16 | | | 2,06 € | | | K0729.0212 | nerezová ocel | bez povrchové úpravy | D | 14,2 | 24 | 20 | 5 | 8 | 24 | | | 2,44 € | | | K0729.0216 | nerezová ocel | bez povrchové úpravy | D | 19 | 30 | 26 | 6,2 | 9,5 | 45 | | | 3,76 € | | | K0729.0220 | nerezová ocel | bez povrchové úpravy | D | 23,2 | 36 | 31 | 7,5 | 11,7 | 71 | | | 5,23 € | | | K0729.0224 | nerezová ocel | bez povrchové úpravy | D | 28 | 44 | 37 | 9,5 | 15,2 | 105 | | | 8,31 € | | | K0729.0230 | nerezová ocel | bez povrchové úpravy | D | 35 | 56 | 49 | 12 | 19,2 | 191 | | | 13,65 € | | | K0729.0236 | nerezová ocel | bez povrchové úpravy | D | 42 | 68 | 60 | 15 | 23,5 | - | | | 20,43 € | | | K0729.0242 | nerezová ocel | bez povrchové úpravy | D | 49 | 78 | 70 | 18 | 29 | - | | | 38,92 € | | | K0729.0248 | nerezová ocel | bez povrchové úpravy | D | 56 | 92 | 82 | 22 | 35,5 | - | | | 55,95 € | |
|
| Objednací číslo | Materiál
základní
těleso | Povrch
základního
tělesa | Provedení | D1 | D2 | D5 | H | H2 | Zatížitelnost
max. kN (jen při
statickém zatížení) | CAD | Přís. | Cena | Objednat |
|---|
| K0729.305 | zušlechtěná ocel | zušlechtěno | G | 6 | 15 | 9,25 | 2,5 | 3,5 | 6,5 | | | 0,45 € | | | K0729.306 | zušlechtěná ocel | zušlechtěno | G | 7,1 | 17 | 11 | 4 | 5,4 | 9 | | | 0,72 € | | | K0729.308 | zušlechtěná ocel | zušlechtěno | G | 9,6 | 24 | 14,5 | 5 | 7,1 | 17 | | | 1,08 € | | | K0729.310 | zušlechtěná ocel | zušlechtěno | G | 12 | 30 | 18,5 | 5 | 7,3 | 26 | | | 1,36 € | | | K0729.312 | zušlechtěná ocel | zušlechtěno | G | 14,2 | 36 | 20 | 6 | 9 | 38 | | | 1,89 € | | | K0729.314 | zušlechtěná ocel | zušlechtěno | G | 16,5 | 40 | 24,8 | 6 | 9,5 | 53 | | | 2,49 € | | | K0729.316 | zušlechtěná ocel | zušlechtěno | G | 19 | 44 | 26 | 7 | 10,4 | 73 | | | 2,82 € | | | K0729.320 | zušlechtěná ocel | zušlechtěno | G | 23,2 | 50 | 31 | 8 | 12,2 | 117 | | | 3,94 € | | | K0729.324 | zušlechtěná ocel | zušlechtěno | G | 28 | 60 | 37 | 10 | 15,7 | 168 | | | 6,35 € | | | K0729.330 | zušlechtěná ocel | zušlechtěno | G | 35 | 68 | 49 | 12 | 19,7 | 269 | | | 11,79 € | | | K0729.336 | zušlechtěná ocel | zušlechtěno | G | 42 | 80 | 60 | 12 | 20,3 | 394 | | | 14,51 € | | | K0729.0306 | nerezová ocel | bez povrchové úpravy | G | 7,1 | 17 | 11 | 4 | 5,4 | 6 | | | 1,66 € | | | K0729.0308 | nerezová ocel | bez povrchové úpravy | G | 9,6 | 24 | 14,5 | 5 | 7,1 | 12 | | | 2,41 € | | | K0729.0310 | nerezová ocel | bez povrchové úpravy | G | 12 | 30 | 18,5 | 5 | 7,3 | 16 | | | 3,93 € | | | K0729.0312 | nerezová ocel | bez povrchové úpravy | G | 14,2 | 36 | 20 | 6 | 9 | 24 | | | 5,31 € | | | K0729.0316 | nerezová ocel | bez povrchové úpravy | G | 19 | 44 | 26 | 7 | 10,4 | 45 | | | 8,73 € | | | K0729.0320 | nerezová ocel | bez povrchové úpravy | G | 23,2 | 50 | 31 | 8 | 12,2 | 71 | | | 13,04 € | | | K0729.0324 | nerezová ocel | bez povrchové úpravy | G | 28 | 60 | 37 | 10 | 15,7 | 105 | | | 17,41 € | | | K0729.0330 | nerezová ocel | bez povrchové úpravy | G | 35 | 68 | 49 | 12 | 19,7 | 191 | | | 22,26 € | |
|
|
