K2371Vodicí válečky plastové s nebo bez nerezového čepu |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Běhoun, polyacetal (POM).
Ložiska a čepy z nerezové oceli.Provedení: Běhoun, bílý.Upozornění:Běhoun je pevně nalisovaný na kuličkovém ložisku.
Výhodou běhounu z POM je její tichý chod.
Vodicí rolny nejsou vhodné pro rázové nebo axiální zatížení.
Radiální zatížení bylo testováno při jednom milionu otáček za 300 minut. Zatížení se může lišit v závislosti na provozních podmínkách a prostředí.Technické údaje:Možnost provozních teplot až do 105 °C.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

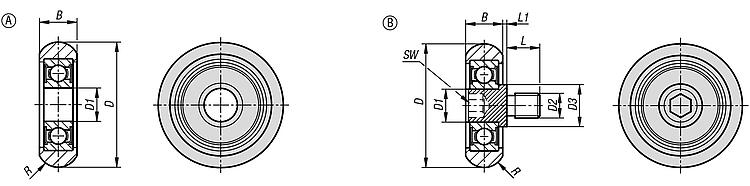

Výkresy (celkový přehled) |

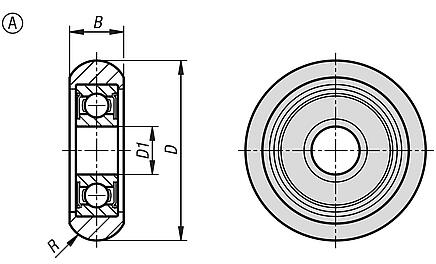

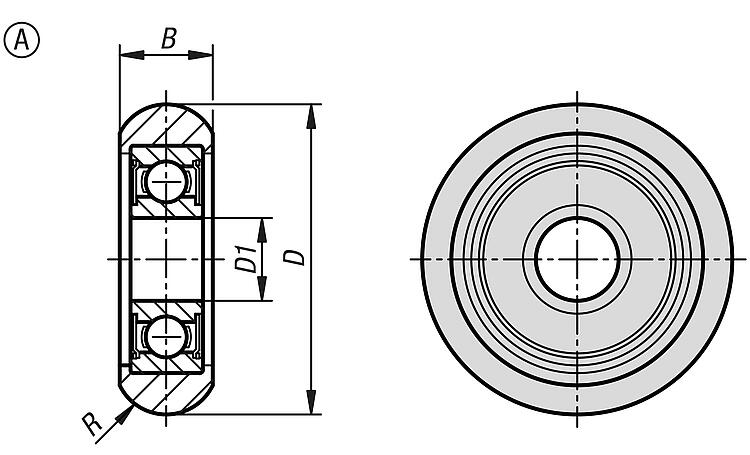

Vodicí rolny plastové s nerezovým čepem nebo bez něho - provedení A |
více informací |
| Objednací číslo | B | D | D1 | Provedení | Typ provedení | Kuličkové ložisko | R | Radiální
zatížení
N | CAD | Přís. | Cena | Objednat |
|---|
| K2371.002006 | 6 | 20 | 6 | A | bez čepů | 696-HZZ | 5 | 98 |  | | 0,00 € | | | K2371.002506 | 6 | 25 | 6 | A | bez čepů | 696-HZZ | 5 | 98 | | | 0,00 € | | | K2371.003009 | 9 | 30 | 8 | A | bez čepů | 608-HZZ | 5 | 196 | | | 0,00 € | | | K2371.003509 | 9 | 35 | 8 | A | bez čepů | 608-HZZ | 5 | 196 | | | 0,00 € | |
|

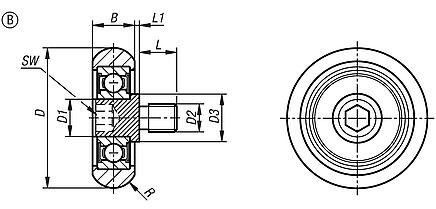

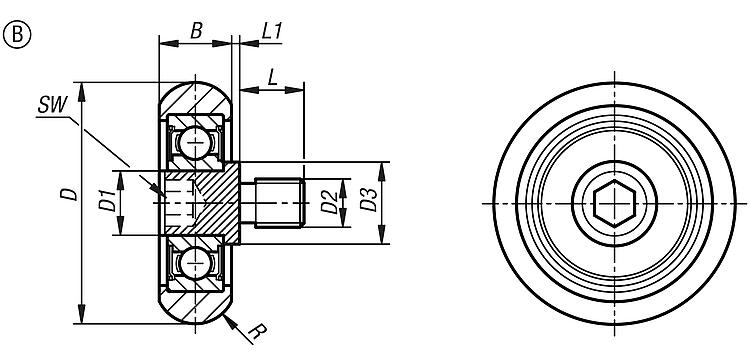

Vodicí válečky plastové s nerezovým čepem nebo bez něho - provedení B |
více informací |
| Objednací číslo | B | D | D1 | D2 | D3 | Provedení | Typ provedení | Kuličkové ložisko | L | L1 | R | Radiální
zatížení
N | SW | CAD | Přís. | Cena | Objednat |
|---|
| K2371.10200605X08 | 6 | 20 | 6 | M5 | 8 | B | s čepem | 696-HZZ | 8 | 1 | 5 | 98 | 3 | | | 0,00 € | | | K2371.10200606X08 | 6 | 20 | 6 | M6 | 8 | B | s čepem | 696-HZZ | 8 | 1 | 5 | 98 | 3 | | | 0,00 € | | | K2371.10250605X08 | 6 | 25 | 6 | M5 | 8 | B | s čepem | 696-HZZ | 8 | 1 | 5 | 98 | 3 | | | 0,00 € | | | K2371.10250606X08 | 6 | 25 | 6 | M6 | 8 | B | s čepem | 696-HZZ | 8 | 1 | 5 | 98 | 3 | | | 0,00 € | | | K2371.10300905X08 | 9 | 30 | 8 | M5 | 10 | B | s čepem | 608-HZZ | 8 | 0,5 | 5 | 196 | 4 | | | 0,00 € | | | K2371.10300906X08 | 9 | 30 | 8 | M6 | 10,2 | B | s čepem | 608-HZZ | 8 | 1 | 5 | 196 | 5 | | | 0,00 € | | | K2371.10300906X12 | 9 | 30 | 8 | M6 | 10,2 | B | s čepem | 608-HZZ | 12 | 0,5 | 5 | 196 | 5 | | | 0,00 € | | | K2371.10350905X08 | 9 | 35 | 8 | M5 | 10 | B | s čepem | 608-HZZ | 8 | 0,5 | 5 | 196 | 4 | | | 0,00 € | | | K2371.10350906X08 | 9 | 35 | 8 | M6 | 10,2 | B | s čepem | 608-HZZ | 8 | 1 | 5 | 196 | 5 | | | 0,00 € | | | K2371.10350906X12 | 9 | 35 | 8 | M6 | 10,2 | B | s čepem | 608-HZZ | 12 | 0,5 | 5 | 196 | 5 | | | 0,00 € | |
|
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
