K2378Čepy z oceli nebo z nerezové oceli pro vodicí rolny |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Ocel nebo nerezová ocel.Provedení: Ocel brynýrovaná.
Nerezová ocel bez povrchové úpravy.Upozornění:Výšku vodicí rolny lze nastavit pro provedení C. Po nastavení výšky lze šroub utáhnout (viz obrázek použití).
U položek K2378.3006110, K2378.3008130, K2378.3010160, K2378.3012160 a K2378.3015170 se odchyluje tolerance rozměru D.
Provedení A: s přírubou.
Provedení B
kulaté provedení.

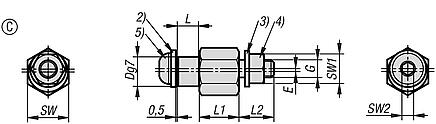

Provedení C
excentrické provedení.
Provedení D: krátké provedení.Příslušenství:K K2378.3006055 se hodí K2372.002008.
K K2378.3006110 se hodí K2372.102008 a K2372.102509.
K K2378.3008130 se hodí K2372.103011 a K2372.103511.
K K2378.3010160 se hodí K2372.104012.
K K2378.3012160 se hodí K2372.104514 a K2372.105014.
K K2378.3015170 se hodí K2372.105515 a K2372.106015.
Zbývající čepy:
Zbývající vodicí rolna K2372.
Vodicí rolna K2373, K2374, K2375, K2376 a K2377.Odkaz na výkres:1) Pojistný kroužek
2) Podložka
3) Pružná podložka
4) Šestihranná matice
5) Šroub se zploštělou půlkulatou hlavou a šestihrannou hlavou StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

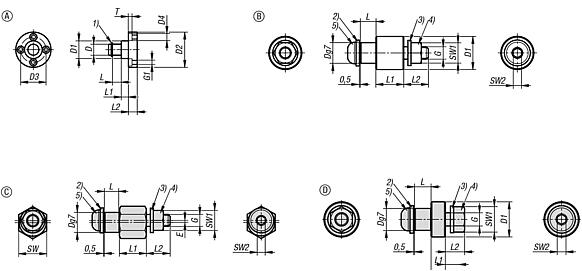

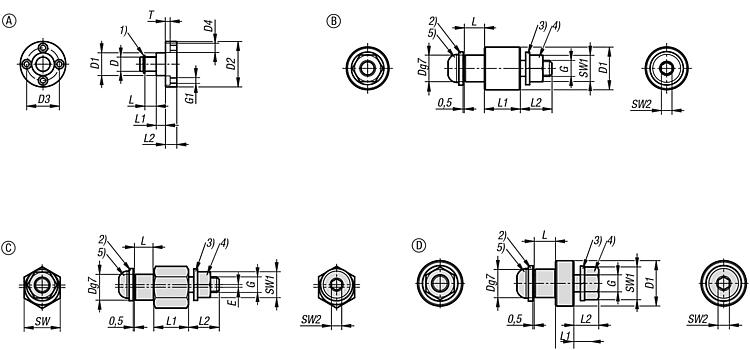

Výkresy (celkový přehled) |

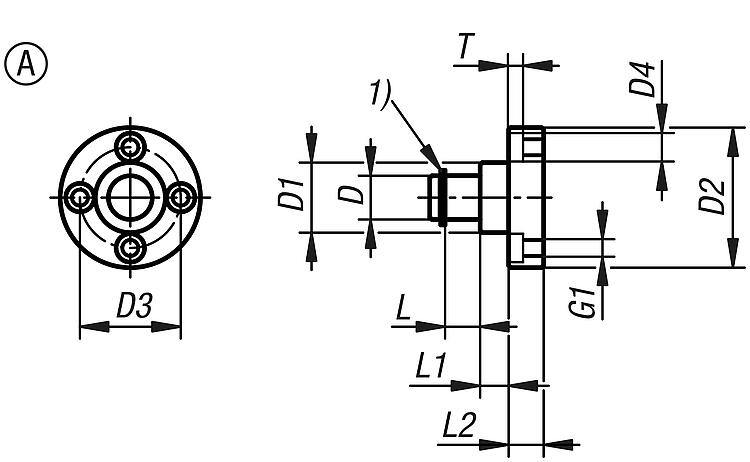

Čepy z oceli nebo z nerezové oceli pro vodicí rolny - provedení A |
více informací |
| Objednací číslo | D | D1 | D2 | D3 | D4 | Provedení | G1 | L | L1 | L2 | Materiál
základní
těleso | T | CAD | Přís. | Cena | Objednat |
|---|
| K2378.0008070 | 8 | 12 | 28 | 19 | 6,5 | A | M4 | 7 | 5,5 | 8 | ocel | 3,3 |  | | 0,00 € | | | K2378.0010080 | 10 | 16 | 32 | 23 | 6,5 | A | M4 | 8 | 6,5 | 8 | ocel | 3,3 | | | 0,00 € | | | K2378.0012100 | 12 | 19 | 40 | 28 | 8 | A | M5 | 10 | 7,5 | 10 | ocel | 4,4 | | | 0,00 € | |
|

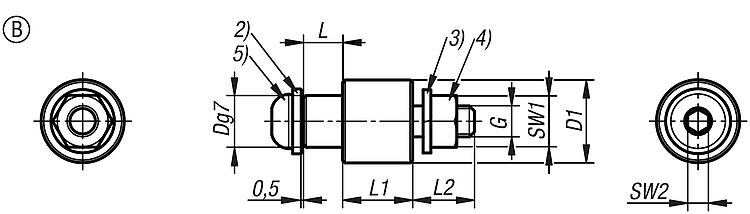

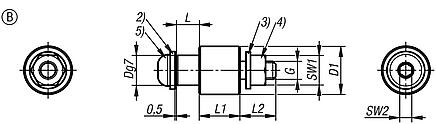

Čepy z oceli nebo z nerezové oceli pro rolny - provedení B. |
více informací |
| Objednací číslo | D | D1 | Provedení | G | L | L1 | L2 | Materiál
základní
těleso | SW1 | SW2 | CAD | Přís. | Cena | Objednat |
|---|
| K2378.1006060 | 6 | 10 | B | M4 | 6 | 8,5 | 9,7 | ocel | 7 | 2,5 | | | 0,00 € | | | K2378.1008070 | 8 | 12 | B | M5 | 7 | 12 | 10 | ocel | 8 | 3 | | | 0,00 € | | | K2378.1010080 | 10 | 16 | B | M6 | 8 | 13,5 | 11,9 | ocel | 10 | 4 | | | 0,00 € | | | K2378.1012100 | 12 | 19 | B | M8 | 10 | 15,5 | 12,9 | ocel | 13 | 5 | | | 0,00 € | | | K2378.1015110 | 15 | 22 | B | M10 | 11 | 18,5 | 13,5 | ocel | 17 | 6 | | | 0,00 € | | | K2378.1108070 | 8 | 12 | B | M5 | 7 | 12 | 10 | nerezová ocel | 8 | 3 | | | 0,00 € | | | K2378.1110080 | 10 | 16 | B | M6 | 8 | 13,5 | 11,9 | nerezová ocel | 10 | 4 | | | 0,00 € | | | K2378.1112100 | 12 | 19 | B | M8 | 10 | 15,5 | 12,9 | nerezová ocel | 13 | 5 | | | 0,00 € | |
|

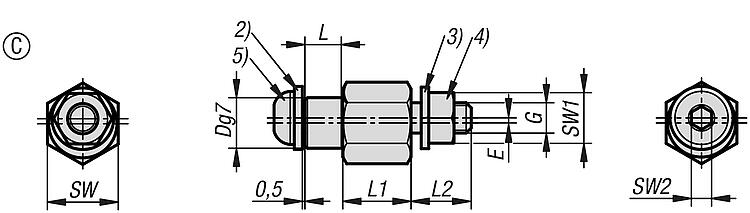

Čepy z oceli nebo z nerezové oceli pro vodicí rolny - provedení C |
více informací |
| Objednací číslo | D | E | Provedení | G | L | L1 | L2 | Materiál
základní
těleso | SW | SW1 | SW2 | CAD | Přís. | Cena | Objednat |
|---|
| K2378.2006060 | 6 | 0,3 | C | M4 | 6 | 8,5 | 9,7 | ocel | 10 | 7 | 2,5 | | | 0,00 € | | | K2378.2008070 | 8 | 0,8 | C | M5 | 7 | 12 | 10 | ocel | 14 | 8 | 3 | | | 0,00 € | | | K2378.2010080 | 10 | 1 | C | M6 | 8 | 13,5 | 11,9 | ocel | 14 | 10 | 4 | | | 0,00 € | | | K2378.2012100 | 12 | 1 | C | M8 | 10 | 15,5 | 12,9 | ocel | 17 | 13 | 5 | | | 0,00 € | | | K2378.2015110 | 15 | 1,5 | C | M10 | 11 | 18,5 | 13,5 | ocel | 19 | 17 | 6 | | | 0,00 € | | | K2378.2108070 | 8 | 0,8 | C | M5 | 7 | 12 | 10 | nerezová ocel | 14 | 8 | 3 | | | 0,00 € | | | K2378.2110080 | 10 | 1 | C | M6 | 8 | 13,5 | 11,9 | nerezová ocel | 14 | 10 | 4 | | | 0,00 € | | | K2378.2112100 | 12 | 1 | C | M8 | 10 | 15,5 | 12,9 | nerezová ocel | 17 | 13 | 5 | | | 0,00 € | |
|

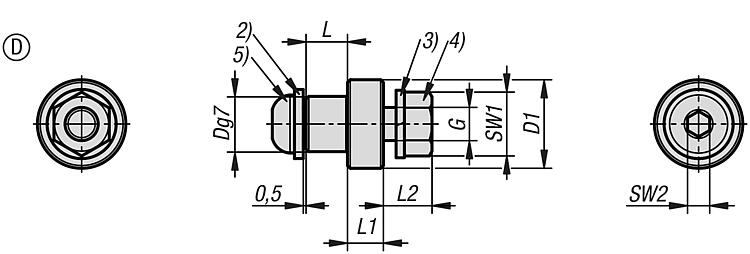

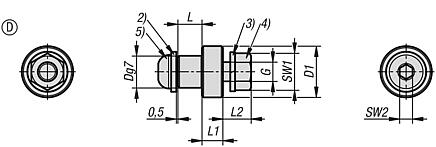

Čepy z oceli nebo z nerezové oceli pro rolny - provedení D |
více informací |
| Objednací číslo | D | D1 | Provedení | G | L | L1 | L2 | Materiál
základní
těleso | SW1 | SW2 | CAD | Přís. | Cena | Objednat |
|---|
| K2378.3006055 | 6 | 10 | D | M4 | 5,5 | 4 | 5,7 | ocel | 7 | 2,5 | | | 0,00 € | | | K2378.3006060 | 6 | 10 | D | M4 | 6 | 4 | 5,2 | ocel | 7 | 2,5 | | | 0,00 € | | | K2378.3006110 | 6 | 10 | D | M4 | 11 | 4 | 9,2 | ocel | 7 | 2,5 | | | 0,00 € | | | K2378.3008070 | 8 | 12 | D | M5 | 7 | 5,5 | 6,5 | ocel | 8 | 3 | | | 0,00 € | | | K2378.3008130 | 8 | 12 | D | M5 | 13 | 5,5 | 10,5 | ocel | 8 | 3 | | | 0,00 € | | | K2378.3010080 | 10 | 16 | D | M6 | 8 | 6,5 | 8,9 | ocel | 10 | 4 | | | 0,00 € | | | K2378.3010160 | 10 | 16 | D | M6 | 16 | 6,5 | 10,9 | ocel | 10 | 4 | | | 0,00 € | | | K2378.3012100 | 12 | 19 | D | M8 | 10 | 7,5 | 10,9 | ocel | 13 | 5 | | | 0,00 € | | | K2378.3012160 | 12 | 19 | D | M8 | 16 | 7,5 | 14,9 | ocel | 13 | 5 | | | 0,00 € | | | K2378.3015110 | 15 | 22 | D | M10 | 11 | 10 | 12 | ocel | 17 | 6 | | | 0,00 € | | | K2378.3015170 | 15 | 22 | D | M10 | 17 | 10 | 16 | ocel | 17 | 6 | | | 0,00 € | | | K2378.3108070 | 8 | 12 | D | M5 | 7 | 5,5 | 6,5 | nerezová ocel | 8 | 3 | | | 0,00 € | | | K2378.3110080 | 10 | 16 | D | M6 | 8 | 6,5 | 8,9 | nerezová ocel | 10 | 4 | | | 0,00 € | | | K2378.3112100 | 12 | 19 | D | M8 | 10 | 7,5 | 10,9 | nerezová ocel | 13 | 5 | | | 0,00 € | |
|
|
