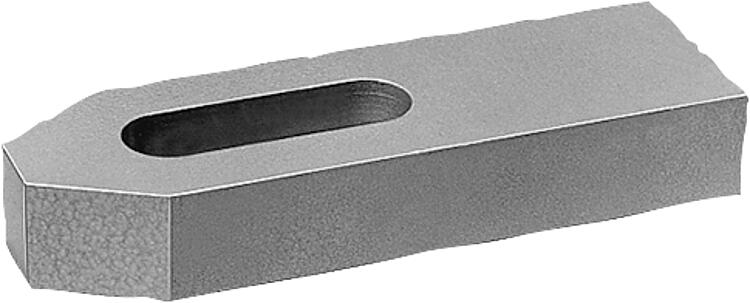

K1516Upínky ploché podobné DIN 6314, z oceli a hliníku |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Zušlechtěná ocel nebo EN AW-7022.Provedení: lakováno, hliník bez povrchové úpravy.Upozornění:Při použití kuželových pánví K0729 je nutné použít provedení G.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

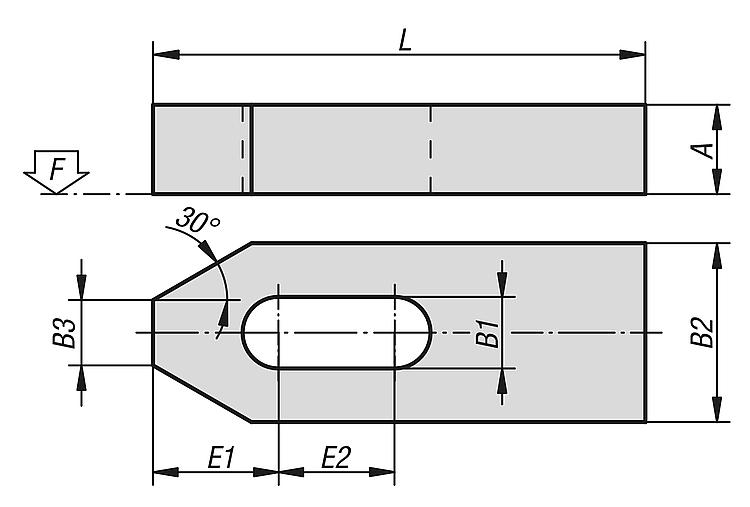

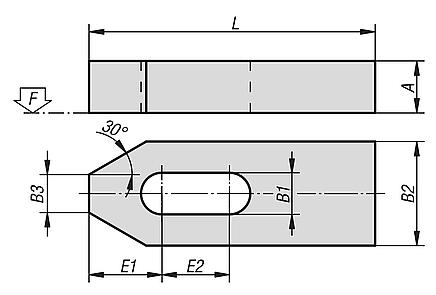

| Objednací číslo | Materiál
základní
těleso | L | A | B1 | B2 | B3 | E1 | E2 | F
kN | pro
šroub
| CAD | Přís. | Cena | Objednat |
|---|
| K1516.06 | zušlechtěná ocel | 50 | 10 | 7 | 20 | 8 | 13,5 | 13 | 4,82 | M6 |  | | 6,26 € | | | K1516.08 | zušlechtěná ocel | 60 | 12 | 9 | 25 | 10 | 14,5 | 13 | 8,77 | M8 | | | 7,81 € | | | K1516.10 | zušlechtěná ocel | 80 | 15 | 11 | 30 | 12 | 20,5 | 19 | 13,9 | M10 | | | 8,62 € | | | K1516.12 | zušlechtěná ocel | 100 | 20 | 14 | 40 | 14 | 28 | 26 | 20,2 | M12/M14 | | | 10,57 € | | | K1516.14 | zušlechtěná ocel | 125 | 20 | 14 | 40 | 14 | 28 | 36 | 20,2 | M12/M14 | | | 12,16 € | | | K1516.16 | zušlechtěná ocel | 125 | 25 | 18 | 50 | 18 | 35 | 27 | 37,8 | M16/M18 | | | 14,77 € | | | K1516.18 | zušlechtěná ocel | 160 | 25 | 18 | 50 | 18 | 35 | 47 | 37,8 | M16/M18 | | | 19,51 € | | | K1516.20 | zušlechtěná ocel | 160 | 30 | 22 | 60 | 22 | 41 | 38 | 58,8 | M20/M22 | | | 27,87 € | | | K1516.201 | zušlechtěná ocel | 200 | 30 | 22 | 60 | 22 | 41 | 58 | 58,8 | M20/M22 | | | 34,72 € | | | K1516.24 | zušlechtěná ocel | 200 | 30 | 26 | 70 | 26 | 48 | 54 | 84,7 | M24 | | | 40,06 € | | | K1516.241 | zušlechtěná ocel | 250 | 35 | 26 | 70 | 26 | 48 | 79 | 84,7 | M24 | | | 57,87 € | | | K1516.30 | zušlechtěná ocel | 250 | 40 | 34 | 80 | 34 | 62 | 66 | 135 | M30/M32 | | | 87,76 € | | | K1516.301 | zušlechtěná ocel | 315 | 50 | 34 | 80 | 34 | 62 | 96 | 135 | M30/M32 | | | 111,80 € | | | K1516.206 | hliník | 50 | 10 | 7 | 20 | 8 | 13,5 | 13 | 4,82 | M6 | | | 26,72 € | | | K1516.208 | hliník | 60 | 12 | 9 | 25 | 10 | 14,5 | 13 | 8,77 | M8 | | | 27,51 € | | | K1516.210 | hliník | 80 | 15 | 11 | 30 | 12 | 20,5 | 19 | 13,9 | M10 | | | 27,17 € | | | K1516.212 | hliník | 100 | 20 | 14 | 40 | 14 | 28 | 26 | 20,2 | M12/M14 | | | 31,44 € | | | K1516.214 | hliník | 125 | 20 | 14 | 40 | 14 | 28 | 36 | 20,2 | M12/M14 | | | 39,28 € | | | K1516.216 | hliník | 125 | 25 | 18 | 50 | 18 | 35 | 27 | 37,8 | M16/M18 | | | 47,15 € | | | K1516.218 | hliník | 160 | 25 | 18 | 50 | 18 | 35 | 47 | 37,8 | M16/M18 | | | 53,03 € | | | K1516.220 | hliník | 160 | 30 | 22 | 60 | 22 | 41 | 38 | 58,8 | M20/M22 | | | 48,94 € | | | K1516.2201 | hliník | 200 | 30 | 22 | 60 | 22 | 41 | 58 | 58,8 | M20/M22 | | | 64,66 € | | | K1516.224 | hliník | 200 | 30 | 26 | 70 | 26 | 48 | 54 | 84,7 | M24 | | | 77,35 € | | | K1516.2241 | hliník | 250 | 35 | 26 | 70 | 26 | 48 | 79 | 84,7 | M24 | | | 78,74 € | | | K1516.230 | hliník | 250 | 40 | 34 | 80 | 34 | 62 | 66 | 135 | M30/M32 | | | 127,66 € | | | K1516.2301 | hliník | 315 | 50 | 34 | 80 | 34 | 62 | 96 | 135 | M30/M32 | | | 157,16 € | |
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
