PopisPopis výrobku:Chytré produkty nabízejí přidanou hodnotu v podobě možnosti elektronického dotazování na stav aktivace různých upínacích a opěrných elementů.
Upínací příložka se snímačem síly umožňuje porovnávat sílu, kterou je obrobek upnut, s předem nastavenou požadovanou hodnotou. V návodu k obsluze je popsáno, jak nastavit požadovanou hodnotu.

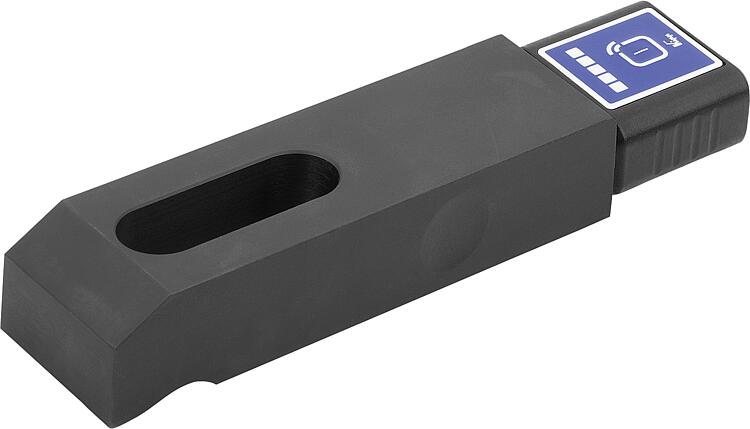

Pokud je upínací příložka připojena k Bluetooth modulu K1831 prostřednictvím integrovaná pouzdra USB typu C, přenáší stav snímače bezdrátově. Signál pak může být přijat a zpracován např. bránou K1494. Integrovaná světelná dioda modulu Bluetooth navíc zobrazuje stav upínacího prvku.
Napájení upínací příložky zajišťuje modul Bluetooth, který lze v případě potřeby vyměnit bez nutnosti nové konfigurace. Materiál:Zušlechtěná ocel. Pouzdro konektoru, z oceli.Provedení: Kaleno a brynýrováno. Härte 36-40 HRC.Upozornění:Upínací příložka se snímačem síly umožňuje porovnávat sílu, kterou je obrobek upnut, s předem nastavenou požadovanou hodnotou. V návodu k obsluze je popsáno, jak nastavit požadovanou hodnotu. Pokud je upínací příložka vybavena modulem Bluetooth, lze sílu zaznamenávat a zpracovávat elektronicky. Napájení upínací příložky zajišťuje modul Bluetooth, který lze v případě potřeby vyměnit bez nutnosti nové konfigurace. Modul Bluetooth K1831 lze připojit k upínací příložce přes USB typu C. Bezpečnou indikaci síly lze zaručit pouze v případě, že se napínání provádí v určeném rozsahu.Technické údaje:Viz Soubory ke stažení, Technické informace.Použití:Proces upínání lze kontrolovat pomocí upínací příložky. Tolerance: ±10 % k požadované hodnotě.Teplotní rozsah:0 °C až +65 °C.Příslušenství:Bluetooth-modul K1831. Brána K1494.Bezpečnost:Svorky se snímačem síly nejsou vhodné pro ochranu osob.Odkaz na výkres:

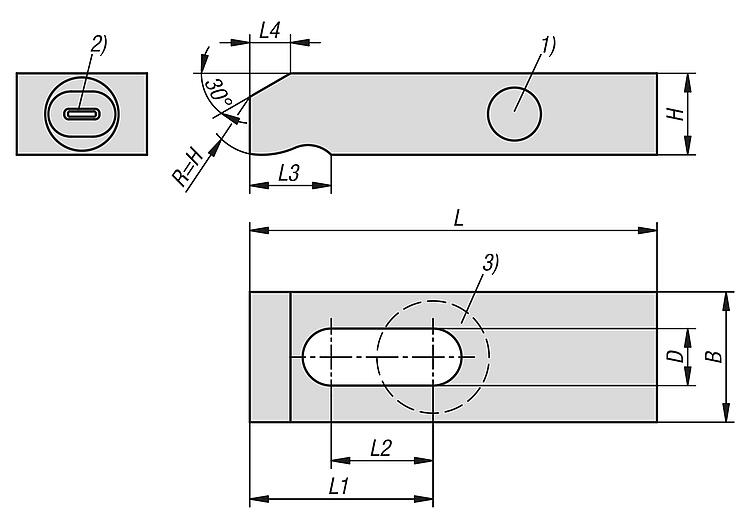

1) snímač síly 2) USB-typ-C 3) preferovaný upínací rozsah
Zvláštnost:
