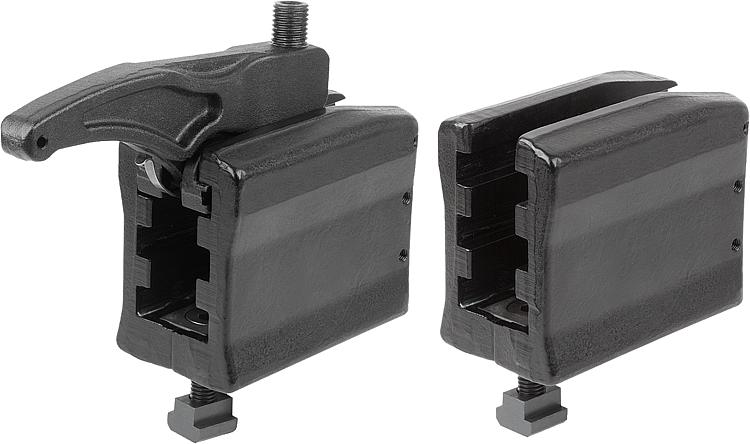

K1664Silový upínač, 3-stupňový |
zpět |
|
Popis zboží/obrázky produktu |
|
|

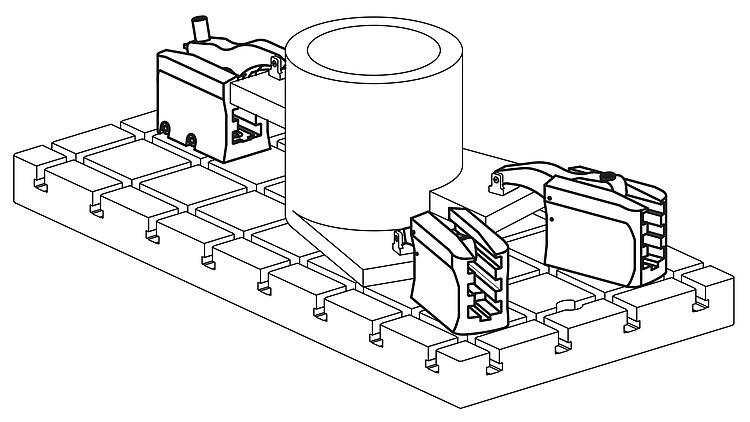

PopisMateriál:Zušlechtěná ocel.Provedení: Kovaná, černě pozinkovaná.Použití:Ovládáním stavěcího šroubu se plynule nastaví výška upínacího ramena a obrobek se upne.Montáž:1. Nosný prvek polohujte na nástrojovém stole a upevněte jej zadaným utahovacím momentem
2. Upínací rameno uveďte do potřebné polohy.
3. Utažením upínacího šroubu se obrobek upne.Přednosti:- Velmi vysoké upínací síly 22–49 kN.
- Snadná montáž prvků.
- Možné velmi rychlé nekomplikované upnutí.
- Výškově a délkově plynule přestavitelné.
- Použití v drážkách T 14–28 mm, a také rastrových systémech M12, M16, M20.
- Tlačný prvek dostupný v hladké a rýhované variantě.Příslušenství:Zvýšení K1206
Tlačné prvky K1215

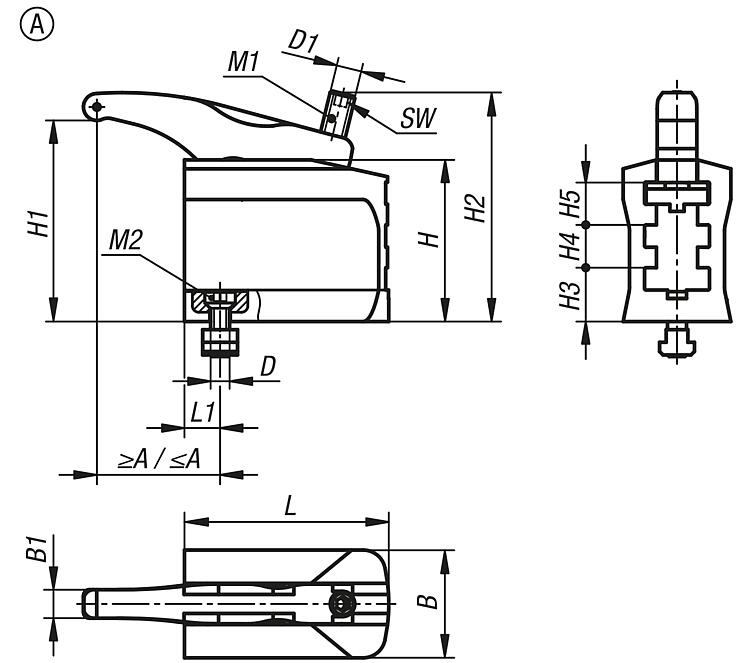

Rozsah dodávkyProvedení A:
- upínací jednotka
- 3stupň. nosný prvek
- upevňovací sada

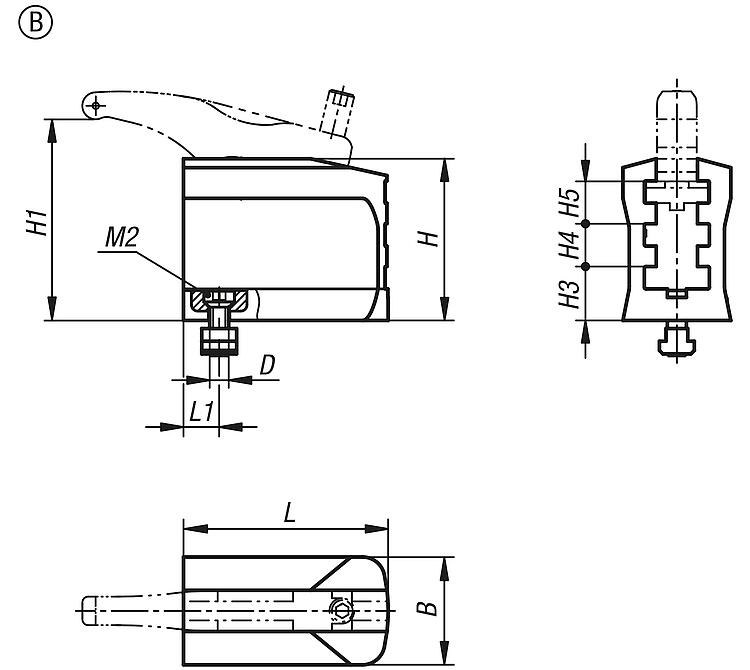

Provedení B:
- 3stupňový nosný prvek
- upevňovací sada StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

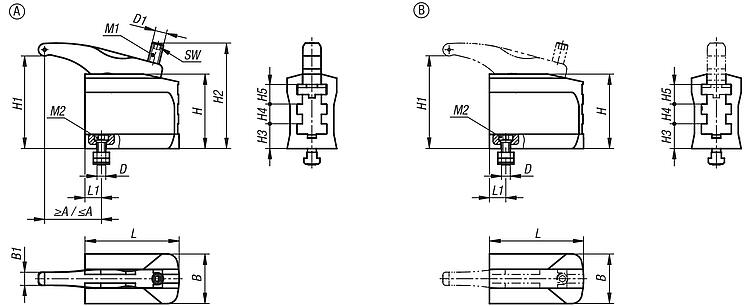

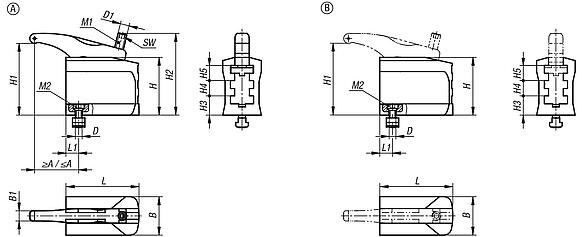

Výkresy (celkový přehled) |
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
