      - Silové upínače, kompaktní

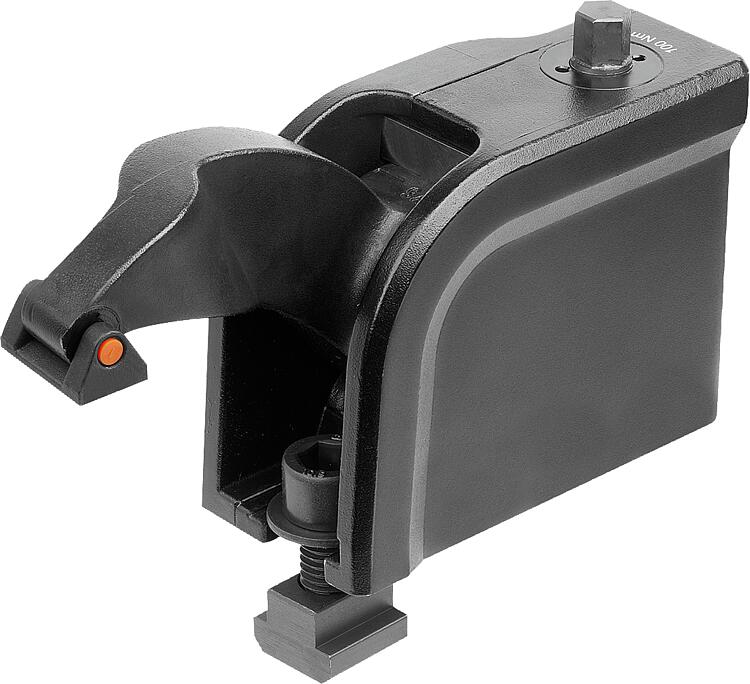

Popis zboží/obrázky produktu

PopisMateriál:Zušlechtěná ocel.Provedení: zušlechtěno, černě pozinkováno.Upozornění:Při použití upínacího prvku bez matice s T-drážkou DIN508 musí být mezní pevnost v tahu montážní desky nejméně 900 N/mm².
Nečistěte stlačeným vzduchem.Použití:Ovládáním stavěcího šroubu se plynule nastaví výška upínacího ramena a obrobek se upne.Přednosti:- Plynulé upínání.
- Upínací síly 12 kN / 16 kN.
- Kompaktní konstrukce.
- Výšková stupnice umožňuje rychlé nastavení upínací výšky.
- Tlačný prvek, namontován tak, že jej nelze ztratit.
- Odpuzovač nečistot a třísek.
- Zahnuté upínací rameno zajišťuje svislé a spolehlivé upnutí s definovaným krouticím momentem.

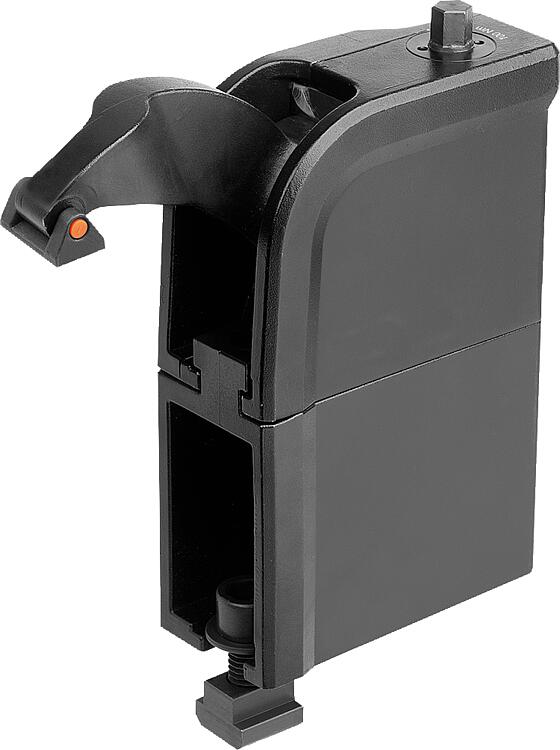

- Kompaktní silový upínač lze připojit k novému rychlouzávěru K2228 bez použití šroubů.Příslušenství:Zvedáky s rychlouzávěrem K2228.
sada tlačných prvků K2229.

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

K2227_Datasheet_32687_Silov_up_na_e_kompaktn_--cs

327 kB

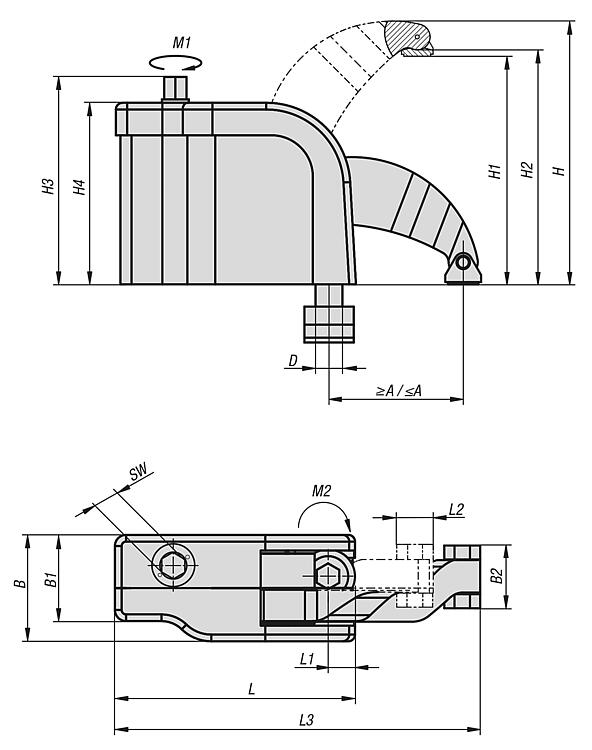

Výkresy

Přehled zboží (komprimováno)

Výběr/filtr zboží

Objednací číslo	A min.	A max.	B	B1	B2	D	H	H1	H2	H3	H4	L	L1	L2	L3	Šířka drážky	SW	Upínací síla (kN)	Utahovací moment M1 Nm	Utahovací moment M2 Nm	CAD	Přís.	Cena	Objednat
K2227.1212	38,5	59,5	47,5	38,5	28	M12	56,5-118	0-100	3,5-103,5	92,5	81	107	12	16	141,5-163	14	10	12	100	40			464,10 €
K2227.1612	22,8	40,2	47,5	38,5	28	M12	52-107	0-90	3,5-93,5	92,5	81	107	12	16	126-143,5	14	10	16	100	40			453,60 €
