Popis zboží/obrázky produktu

Vyvolat/filtrovat všechno zboží

PopisMateriál:Pouzdro zušlechtěná ocel, upínací matice a čep z automatové oceli vytvrzeno.Provedení: Brynýrováno. Za příplatek je možné dodat provedení v matu nebo chromované do vysokého lesku.Upozornění:Upínací čepy A (k ráčnám) standardní provedení:
Slouží k utahování a povolování v omezeném prostoru při potřebě provést více otáček. Při změně směru utahování nebo povolování je třeba přepnout páku o 180°.

Zvláštní provedení upínacích čepů B:
Slouží k utahování a povolování v omezeném prostoru při potřebě provádět málo otáček. Při změně směru utahování nebo povolování není třeba otáčet páku. Západka je až do svého vytažení oboustranně v záběru.

Upínací klíče s lícovaným otvorem Ø H7 s drážkou pro zalícovanou pružinu podle DIN 6885 list 1.Na vyžádání:Další vnitřní závity, zalícované díry a vnitřní čtyřhrany.
Rozměr "A" je možné za příplatek dodat v odstupňovaných nestandardních délkách.
Nadstandardní provedení: západka B

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K0128 Upínací klíče

247 kB

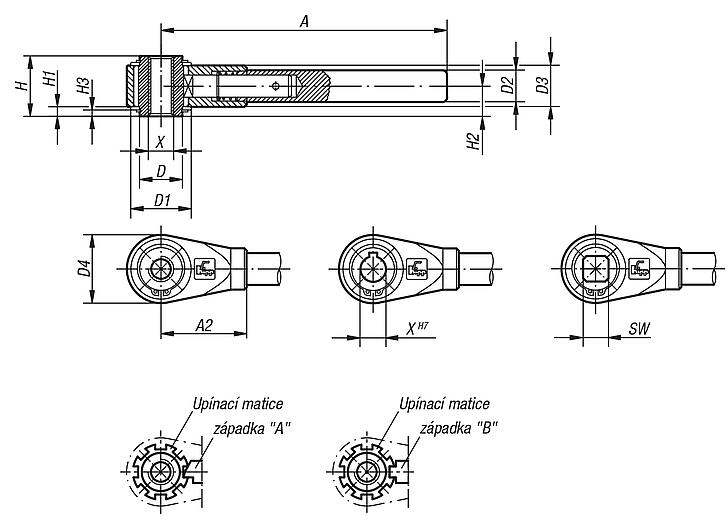

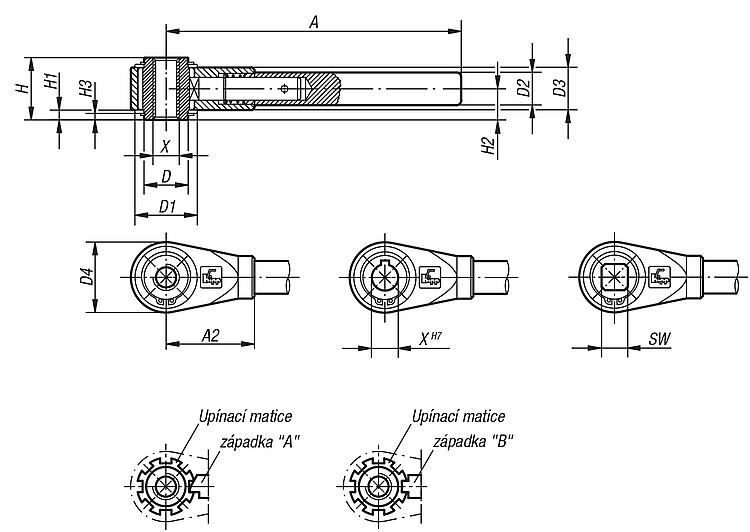

Výkresy (celkový přehled)

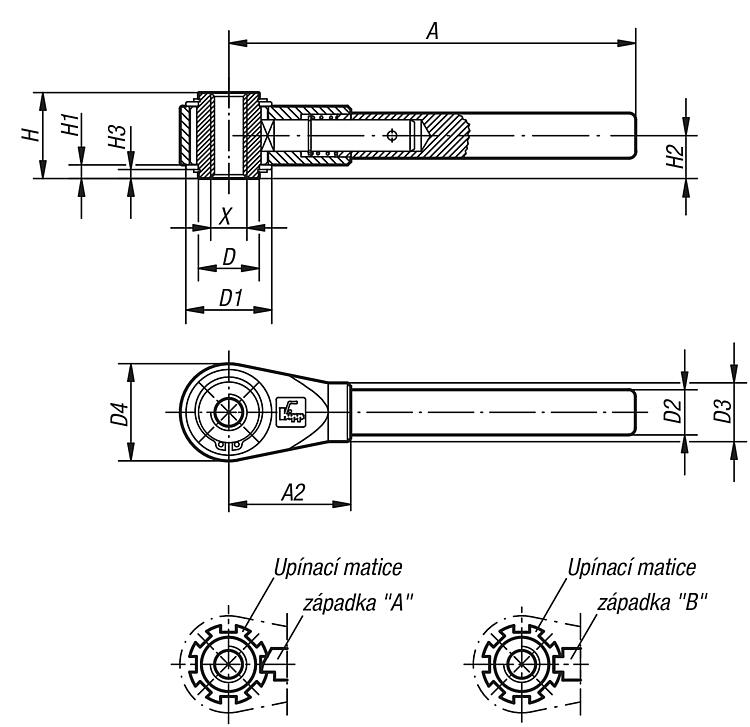

Upínací klíče s vnitřním závitem

více informací

Výkresy

Výběr/filtr zboží

Objednací číslo	Druh upevnění	Velikost	X	A=Délka držadla	A2	D	D1	D2	D3	D4	H	H1	H2	H3	Počet zajišťovacích drážek	Cena
K0128.310	vnitřní závit	1	M10	150	48	22	33	17	22	36	31	4,5	15,5	3	7	79,18 €
K0128.312	vnitřní závit	1	M12	150	48	22	33	17	22	36	31	4,5	15,5	3	7	79,18 €
K0128.314	vnitřní závit	2	M14	180	54	27	38	20	26	43	38	6	19	4	8	94,70 €
K0128.316	vnitřní závit	2	M16	180	54	27	38	20	26	43	38	6	19	4	8	94,70 €
K0128.318	vnitřní závit	3	M18	230	70	35	45	24	30	51	42	6	21	4	8	121,78 €
K0128.320	vnitřní závit	3	M20	230	70	35	45	24	30	51	42	6	21	4	8	121,78 €
K0128.322	vnitřní závit	4	M22	300	80	42	56	28	35	61	47	6	23,5	4	9	166,56 €
K0128.324	vnitřní závit	4	M24	300	80	42	56	28	35	61	47	6	23,5	4	9	166,56 €
K0128.327	vnitřní závit	4	M27	300	80	42	56	28	35	61	47	6	23,5	4	9	166,56 €
K0128.330	vnitřní závit	5	M30	400	110	60	75	32	38	82	53	7,5	26,5	5	11	317,96 €
K0128.336	vnitřní závit	5	M36	400	110	60	75	32	38	82	53	7,5	26,5	5	11	317,96 €
K0128.342	vnitřní závit	5	M42	400	110	60	75	32	38	82	53	7,5	26,5	5	11	317,96 €

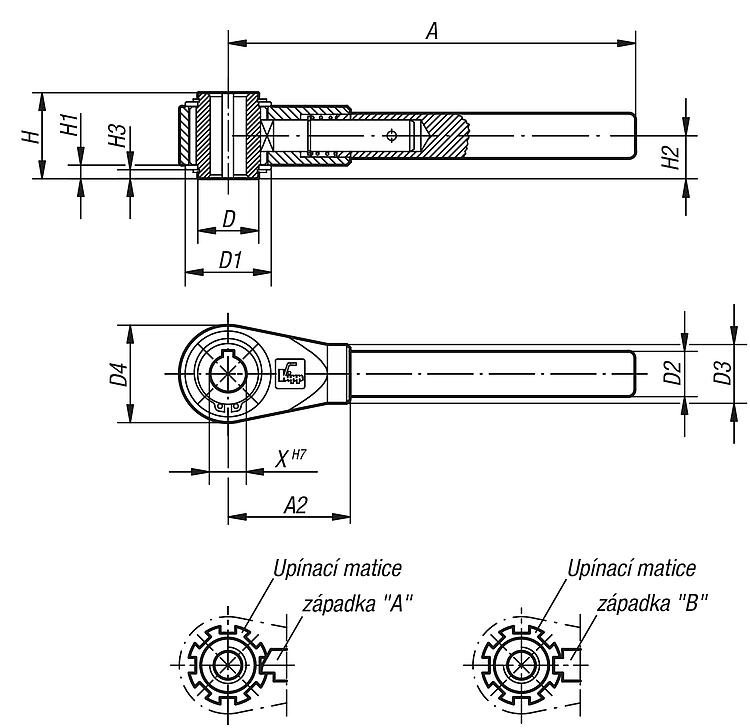

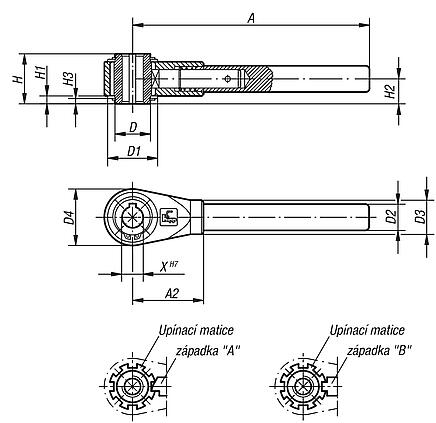

Upínací klíče s lícovaným otvorem

více informací

Výkresy

Výběr/filtr zboží

Objednací číslo	Druh upevnění	Velikost	X	A=Délka držadla	A2	D	D1	D2	D3	D4	H	H1	H2	H3	Počet zajišťovacích drážek	Cena
K0128.412	lícovaný otvor s drážkou	1	12	150	48	22	33	17	22	36	31	4,5	15,5	3	7	100,63 €
K0128.414	lícovaný otvor s drážkou	2	14	180	54	27	38	20	26	43	38	6	19	4	8	120,05 €
K0128.415	lícovaný otvor s drážkou	2	15	180	54	27	38	20	26	43	38	6	19	4	8	120,05 €
K0128.416	lícovaný otvor s drážkou	2	16	180	54	27	38	20	26	43	38	6	19	4	8	120,05 €
K0128.418	lícovaný otvor s drážkou	3	18	230	70	35	45	24	30	51	42	6	21	4	8	160,67 €
K0128.420	lícovaný otvor s drážkou	3	20	230	70	35	45	24	30	51	42	6	21	4	8	160,67 €
K0128.422	lícovaný otvor s drážkou	4	22	300	80	42	56	28	35	61	47	6	23,5	4	9	218,99 €
K0128.425	lícovaný otvor s drážkou	4	25	300	80	42	56	28	35	61	47	6	23,5	4	9	218,99 €
K0128.427	lícovaný otvor s drážkou	4	27	300	80	42	56	28	35	61	47	6	23,5	4	9	218,99 €
K0128.430	lícovaný otvor s drážkou	5	30	400	110	60	75	32	38	82	53	7,5	26,5	5	11	416,05 €
K0128.436	lícovaný otvor s drážkou	5	36	400	110	60	75	32	38	82	53	7,5	26,5	5	11	416,05 €

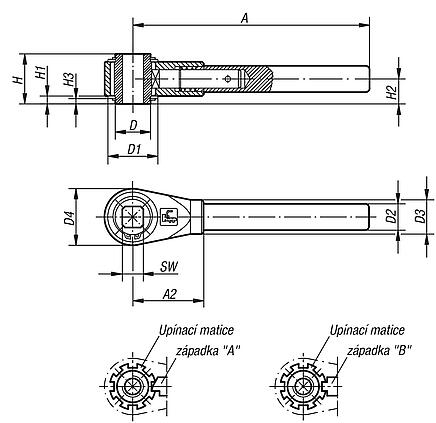

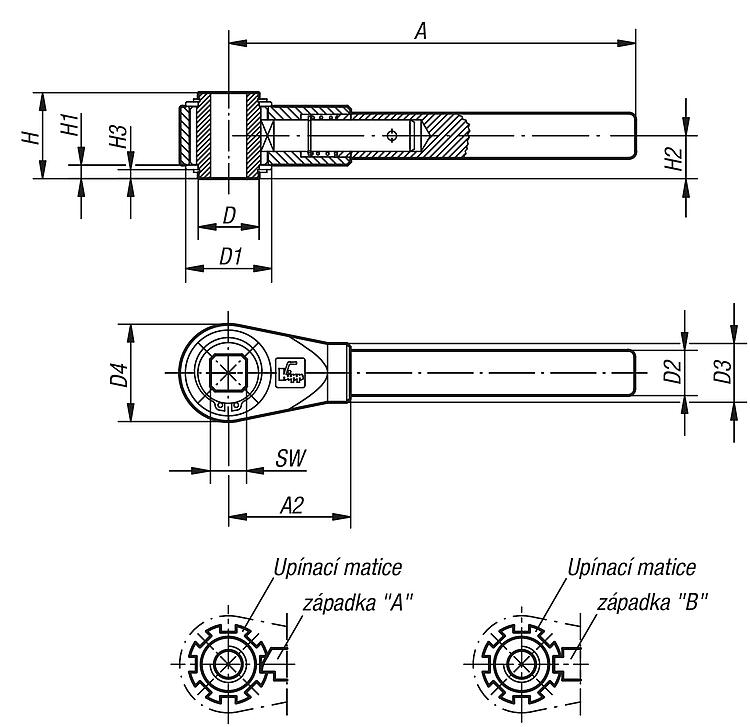

Upínací klíče s vnitřním čtyřhranem

více informací

Výkresy

Výběr/filtr zboží

Objednací číslo	Druh upevnění	SW	Velikost	A=Délka držadla	A2	D	D1	D2	D3	D4	H	H1	H2	H3	Počet zajišťovacích drážek	Cena
K0128.510	vnitřní čtyřhran	10	1	150	48	22	33	17	22	36	31	4,5	15,5	3	7	93,01 €
K0128.512	vnitřní čtyřhran	12	1	150	48	22	33	17	22	36	31	4,5	15,5	3	7	93,01 €
K0128.513	vnitřní čtyřhran	13	2	180	54	27	38	20	26	43	38	6	19	4	8	109,91 €
K0128.514	vnitřní čtyřhran	14	2	180	54	27	38	20	26	43	38	6	19	4	8	109,91 €
K0128.517	vnitřní čtyřhran	17	3	230	70	35	45	24	30	51	42	6	21	4	8	147,97 €
K0128.519	vnitřní čtyřhran	19	4	300	80	42	56	28	35	61	47	6	23,5	4	9	203,76 €
K0128.520	vnitřní čtyřhran	20	4	300	80	42	56	28	35	61	47	6	23,5	4	9	203,76 €
K0128.522	vnitřní čtyřhran	22	4	300	80	42	56	28	35	61	47	6	23,5	4	9	203,76 €
K0128.524	vnitřní čtyřhran	24	4	300	80	42	56	28	35	61	47	6	23,5	4	9	203,76 €
K0128.530	vnitřní čtyřhran	30	5	400	110	60	75	32	38	82	53	7,5	26,5	5	11	385,59 €
K0128.532	vnitřní čtyřhran	32	5	400	110	60	75	32	38	82	53	7,5	26,5	5	11	385,59 €
