K0174Kuželové rukojeti DIN 99 |
zpět |
|
|
PopisMateriál:Ocel nebo nerezová ocel A2.Provedení: Ocel, leštěná.

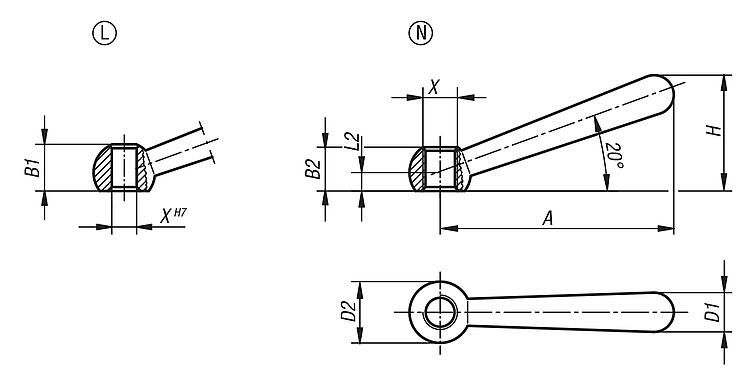

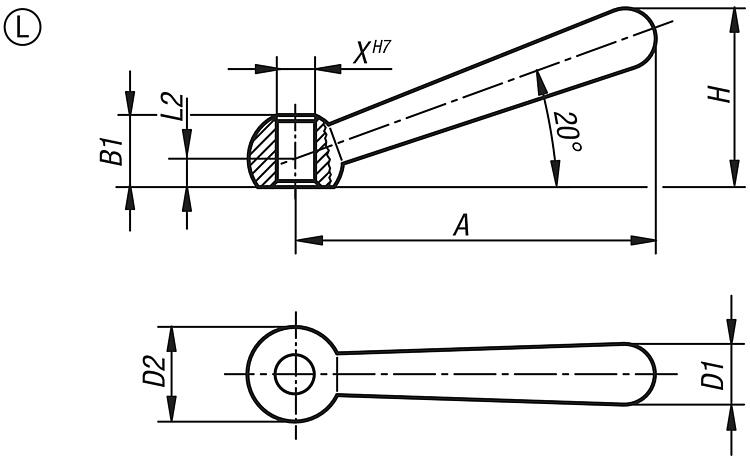

Nerezová ocel 1.4301 otryskána.Upozornění:Pevného spojení úchytu a protikusu lze často výhodněji docílit lepením než kolíkováním.Odkaz na výkres:Provedení L: s otvorem

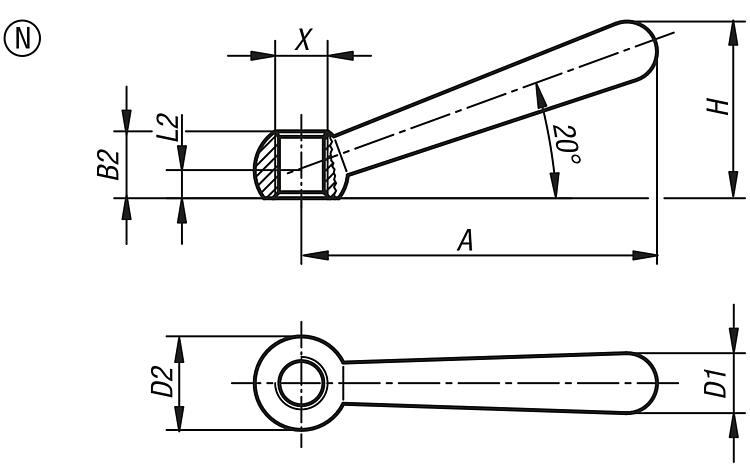

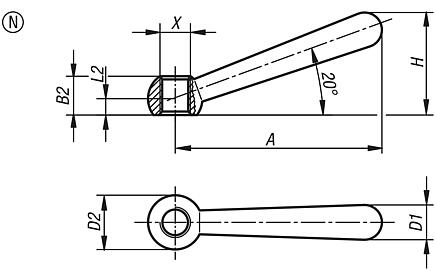

Provedení N: s vnitřním závitem
StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Výkresy (celkový přehled) |
| Objednací číslo | Provedení | Materiál
základní
těleso | X | A=Délka držadla | B1 | D1 | D2
Kulička | H | L2 | CAD | Přís. | Cena | Objednat |
|---|
| K0174.106 | L | ocel | 6 | 48 | 9,5 | 8 | 12 | 24 | 4 |  | | 3,14 € | | | K0174.108 | L | ocel | 8 | 60 | 12 | 10 | 16 | 30,5 | 5 | | | 3,60 € | | | K0174.110 | L | ocel | 10 | 76 | 14,5 | 13 | 20 | 38 | 6 | | | 4,65 € | | | K0174.112 | L | ocel | 12 | 95 | 18,5 | 16 | 25 | 47 | 7,5 | | | 6,51 € | | | K0174.116 | L | ocel | 16 | 119 | 24 | 20 | 32 | 59,5 | 10 | | | 12,82 € | | | K0174.120 | L | ocel | 20 | 152 | 30 | 25 | 40 | 75,5 | 12,5 | | | 22,17 € | | | K0174.0106 | L | nerezová ocel A2 | 6 | 48 | 9,5 | 8 | 12 | 24 | 4 | | | 5,23 € | | | K0174.0108 | L | nerezová ocel A2 | 8 | 60 | 12 | 10 | 16 | 30,5 | 5 | | | 7,47 € | | | K0174.0110 | L | nerezová ocel A2 | 10 | 76 | 14,5 | 13 | 20 | 38 | 6 | | | 10,01 € | | | K0174.0112 | L | nerezová ocel A2 | 12 | 95 | 18,5 | 16 | 25 | 47 | 7,5 | | | 13,85 € | | | K0174.0116 | L | nerezová ocel A2 | 16 | 119 | 24 | 20 | 32 | 59,5 | 10 | | | 18,46 € | | | K0174.0120 | L | nerezová ocel A2 | 20 | 152 | 30 | 25 | 40 | 75,5 | 12,5 | | | 26,28 € | |
|
Kuželové úchyty DIN 99, provedení N, s vnitřním závitem |
více informací |
| Objednací číslo | Provedení | Materiál
základní
těleso | X | A=Délka držadla | B2 | D1 | D2
Kulička | H | L2 | CAD | Přís. | Cena | Objednat |
|---|
| K0174.206 | N | ocel | M6 | 48 | 9,5 | 8 | 12 | 24 | 4 | | | 3,14 € | | | K0174.208 | N | ocel | M8 | 60 | 12 | 10 | 16 | 30,5 | 5 | | | 3,60 € | | | K0174.210 | N | ocel | M10 | 76 | 14,5 | 13 | 20 | 38 | 6 | | | 4,65 € | | | K0174.212 | N | ocel | M12 | 95 | 18,5 | 16 | 25 | 47 | 7,5 | | | 6,51 € | | | K0174.216 | N | ocel | M16 | 119 | 24 | 20 | 32 | 59,5 | 10 | | | 12,82 € | | | K0174.220 | N | ocel | M20 | 152 | 30 | 25 | 40 | 75,5 | 12,5 | | | 22,17 € | | | K0174.0206 | N | nerezová ocel A2 | M6 | 48 | 9,5 | 8 | 12 | 24 | 4 | | | 6,34 € | | | K0174.0208 | N | nerezová ocel A2 | M8 | 60 | 12 | 10 | 16 | 30,5 | 5 | | | 7,92 € | | | K0174.0210 | N | nerezová ocel A2 | M10 | 76 | 14,5 | 13 | 20 | 38 | 6 | | | 10,78 € | | | K0174.0212 | N | nerezová ocel A2 | M12 | 95 | 18,5 | 16 | 25 | 47 | 7,5 | | | 15,02 € | | | K0174.0216 | N | nerezová ocel A2 | M16 | 119 | 24 | 20 | 32 | 59,5 | 10 | | | 21,63 € | | | K0174.0220 | N | nerezová ocel A2 | M20 | 152 | 30 | 25 | 40 | 75,5 | 12,5 | | | 28,80 € | |
|
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
