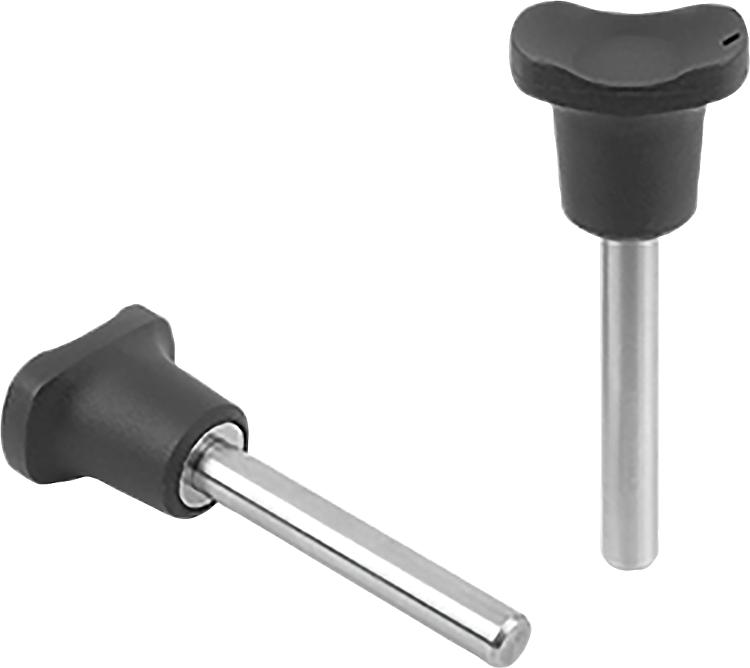

K1216Zajišťovací čep z nerezové oceli s úchytem z plastu a... |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Úchyt z termoplastu.
Ocelové části z nerezové oceli 1.4305.
NdFeB magnet.Provedení: Úchyt, černý.
Nerezová ocel bez povrchové úpravy.Upozornění:Zástrčné čepy s magnetickou axiální pojistkou slouží pro rychlé a jednoduché zafixování a spojení dílů a obrobků.
V rukojeti zabudovaný magnet zaručuje zajištění axiální polohy a přidržení zástrčného čepu v zasunuté poloze.
Hladké povrchy a k nim kolmo orientovaný zástrčný otvor mají na přídržné síly pozitivní vliv.
Pomocí alternativních přídržných systémů lze zajišťovat zástrčné čepy bez možnosti jejich ztráty.
Střihová síla dvoubřitá (F) = S · τ aB max.Na vyžádání:Další délky čepů.Příslušenství:Pojistný spirálový kabel K0367....
Přídržné lano s očkem K0367....
Závěsný kroužek K0367....

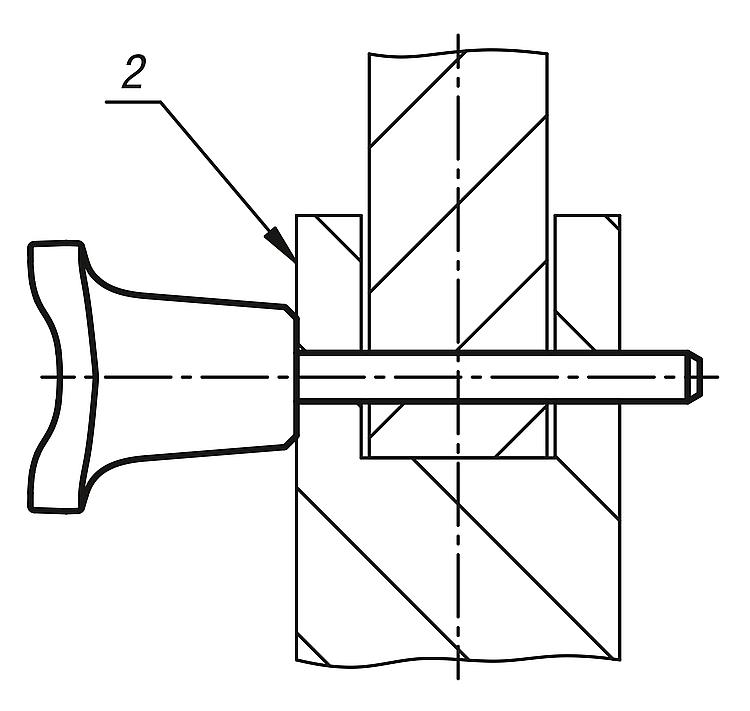

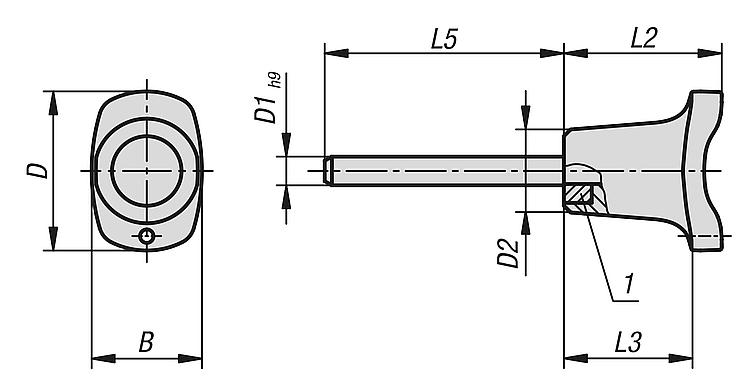

Kuličkové řetězy K1125....Odkaz na výkres:1) magnet
2) magnetický díl / obrobek StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
| Objednací číslo | B | D
| D1 | D2 | L2 | L3 | L5 | Montážní
otvor | Smyková síla
dvoustřižná
max.kN | Přídržná
síla
cca N | CAD | Přís. | Cena | Objednat |
|---|
| K1216.3306015 | 23 | 33,2 | 6 | 17,3 | 33 | 26,1 | 15 | 6 | 22 | 43 |  | | 6,66 € | | | K1216.3306030 | 23 | 33,2 | 6 | 17,3 | 33 | 26,1 | 30 | 6 | 22 | 43 | | | 7,03 € | | | K1216.3306040 | 23 | 33,2 | 6 | 17,3 | 33 | 26,1 | 40 | 6 | 22 | 43 | | | 7,12 € | | | K1216.3306050 | 23 | 33,2 | 6 | 17,3 | 33 | 26,1 | 50 | 6 | 22 | 43 | | | 7,28 € | | | K1216.3306060 | 23 | 33,2 | 6 | 17,3 | 33 | 26,1 | 60 | 6 | 22 | 43 | | | 7,40 € | | | K1216.3306070 | 23 | 33,2 | 6 | 17,3 | 33 | 26,1 | 70 | 6 | 22 | 43 | | | 7,54 € | | | K1216.3306080 | 23 | 33,2 | 6 | 17,3 | 33 | 26,1 | 80 | 6 | 22 | 43 | | | 7,65 € | | | K1216.3308015 | 23 | 33,2 | 8 | 17,3 | 33 | 26,1 | 15 | 8 | 38 | 43 | | | 6,84 € | | | K1216.3308030 | 23 | 33,2 | 8 | 17,3 | 33 | 26,1 | 30 | 8 | 38 | 43 | | | 7,18 € | | | K1216.3308040 | 23 | 33,2 | 8 | 17,3 | 33 | 26,1 | 40 | 8 | 38 | 43 | | | 7,39 € | | | K1216.3308050 | 23 | 33,2 | 8 | 17,3 | 33 | 26,1 | 50 | 8 | 38 | 43 | | | 7,61 € | | | K1216.3308060 | 23 | 33,2 | 8 | 17,3 | 33 | 26,1 | 60 | 8 | 38 | 43 | | | 7,82 € | | | K1216.3308070 | 23 | 33,2 | 8 | 17,3 | 33 | 26,1 | 70 | 8 | 38 | 43 | | | 8,04 € | | | K1216.3308080 | 23 | 33,2 | 8 | 17,3 | 33 | 26,1 | 80 | 8 | 38 | 43 | | | 8,25 € | | | K1216.4610015 | 33 | 45,9 | 10 | 26,3 | 39,5 | 31,3 | 15 | 10 | 60 | 74 | | | 8,65 € | | | K1216.4610030 | 33 | 45,9 | 10 | 26,3 | 39,5 | 31,3 | 30 | 10 | 60 | 74 | | | 9,06 € | | | K1216.4610040 | 33 | 45,9 | 10 | 26,3 | 39,5 | 31,3 | 40 | 10 | 60 | 74 | | | 9,28 € | | | K1216.4610050 | 33 | 45,9 | 10 | 26,3 | 39,5 | 31,3 | 50 | 10 | 60 | 74 | | | 9,49 € | | | K1216.4610060 | 33 | 45,9 | 10 | 26,3 | 39,5 | 31,3 | 60 | 10 | 60 | 74 | | | 9,74 € | | | K1216.4610070 | 33 | 45,9 | 10 | 26,3 | 39,5 | 31,3 | 70 | 10 | 60 | 74 | | | 9,98 € | | | K1216.4610080 | 33 | 45,9 | 10 | 26,3 | 39,5 | 31,3 | 80 | 10 | 60 | 74 | | | 10,11 € | | | K1216.4612030 | 33 | 45,9 | 12 | 26,3 | 39,5 | 31,3 | 30 | 12 | 86 | 74 | | | 9,32 € | | | K1216.4612040 | 33 | 45,9 | 12 | 26,3 | 39,5 | 31,3 | 40 | 12 | 86 | 74 | | | 9,60 € | | | K1216.4612050 | 33 | 45,9 | 12 | 26,3 | 39,5 | 31,3 | 50 | 12 | 86 | 74 | | | 9,85 € | | | K1216.4612060 | 33 | 45,9 | 12 | 26,3 | 39,5 | 31,3 | 60 | 12 | 86 | 74 | | | 10,12 € | | | K1216.4612070 | 33 | 45,9 | 12 | 26,3 | 39,5 | 31,3 | 70 | 12 | 86 | 74 | | | 10,66 € | | | K1216.4612080 | 33 | 45,9 | 12 | 26,3 | 39,5 | 31,3 | 80 | 12 | 86 | 74 | | | 11,13 € | |
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
