K0772Zástrčné čepy s axiální pojistkou |
zpět |
|

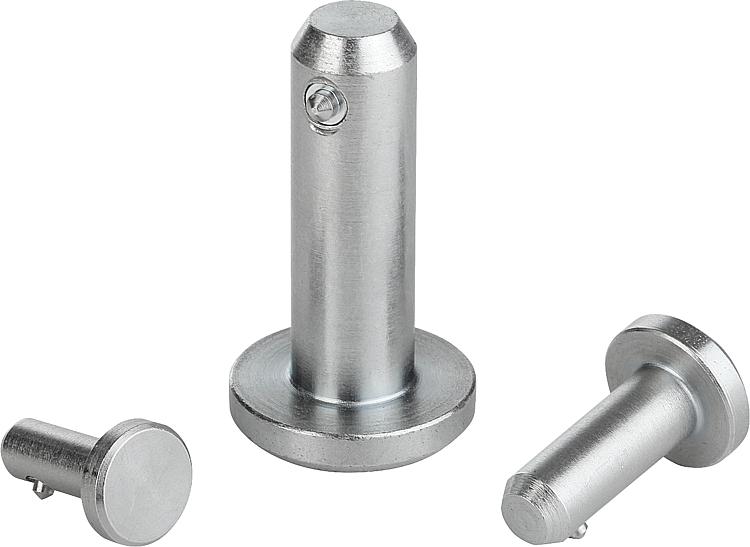

Popis zboží/obrázky produktu |
|
|
PopisMateriál:Ocel.Provedení: Pozinkováno.Upozornění:Zástrčné čepy slouží pro rychlé a jednoduché zafixování a uchycení dílů a obrobků.

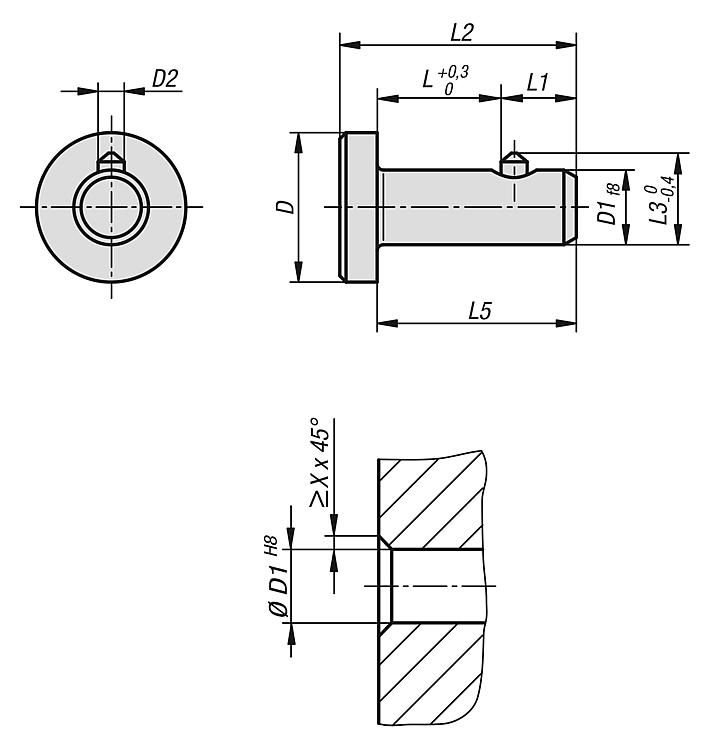

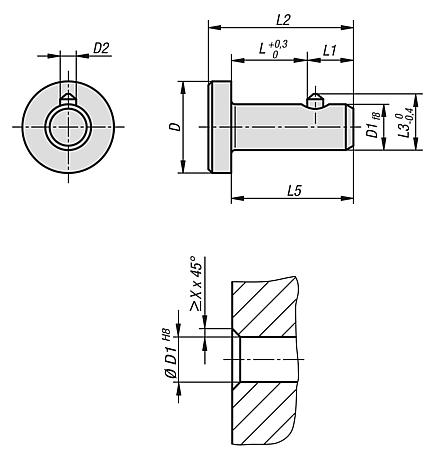

Smyková síla, dvoustřižná (F) = S · τ aB max.Montáž:V protikusu respektujte rozměr X jako zaváděcí pomůcku.Odkaz na výkres:Faseta pro protikus Xmin. x 45° StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
| Objednací číslo | D | D1 | D2 | L | L1 | L2 | L3 | L5 | X | Smyková síla
dvoustřižná
max.kN | CAD | Přís. | Cena | Objednat |
|---|
| K0772.1206010 | 12 | 6 | 2,1 | 10 | 6 | 19 | 7,4 | 16 | 1,1 | 12 |  | | 4,50 € | | | K0772.1206012 | 12 | 6 | 2,1 | 12 | 6 | 21 | 7,4 | 18 | 1,1 | 12 | | | 4,65 € | | | K0772.1206016 | 12 | 6 | 2,1 | 16 | 6 | 25 | 7,4 | 22 | 1,1 | 12 | | | 4,83 € | | | K0772.1206020 | 12 | 6 | 2,1 | 20 | 6 | 29 | 7,4 | 26 | 1,1 | 12 | | | 5,07 € | | | K0772.1608012 | 16 | 8 | 2,1 | 12 | 6 | 22 | 9,4 | 18 | 1,1 | 22 | | | 4,73 € | | | K0772.1608016 | 16 | 8 | 2,1 | 16 | 6 | 26 | 9,4 | 22 | 1,1 | 22 | | | 4,92 € | | | K0772.1608020 | 16 | 8 | 2,1 | 20 | 6 | 30 | 9,4 | 26 | 1,1 | 22 | | | 5,13 € | | | K0772.1608025 | 16 | 8 | 2,1 | 25 | 6 | 35 | 9,4 | 31 | 1,1 | 22 | | | 5,41 € | | | K0772.2010012 | 20 | 10 | 2,8 | 12 | 8 | 24 | 11,8 | 20 | 1,2 | 35 | | | 4,81 € | | | K0772.2010016 | 20 | 10 | 2,8 | 16 | 8 | 28 | 11,8 | 24 | 1,2 | 35 | | | 5,02 € | | | K0772.2010020 | 20 | 10 | 2,8 | 20 | 8 | 32 | 11,8 | 28 | 1,2 | 35 | | | 5,25 € | | | K0772.2010025 | 20 | 10 | 2,8 | 25 | 8 | 37 | 11,8 | 33 | 1,2 | 35 | | | 5,60 € | | | K0772.2412016 | 24 | 12 | 2,8 | 16 | 8 | 29 | 13,8 | 24 | 1,2 | 51 | | | 5,15 € | | | K0772.2412020 | 24 | 12 | 2,8 | 20 | 8 | 33 | 13,8 | 28 | 1,2 | 51 | | | 5,37 € | | | K0772.2412025 | 24 | 12 | 2,8 | 25 | 8 | 38 | 13,8 | 33 | 1,2 | 51 | | | 5,63 € | | | K0772.2412030 | 24 | 12 | 2,8 | 30 | 8 | 43 | 13,8 | 38 | 1,2 | 51 | | | 6,06 € | |
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
