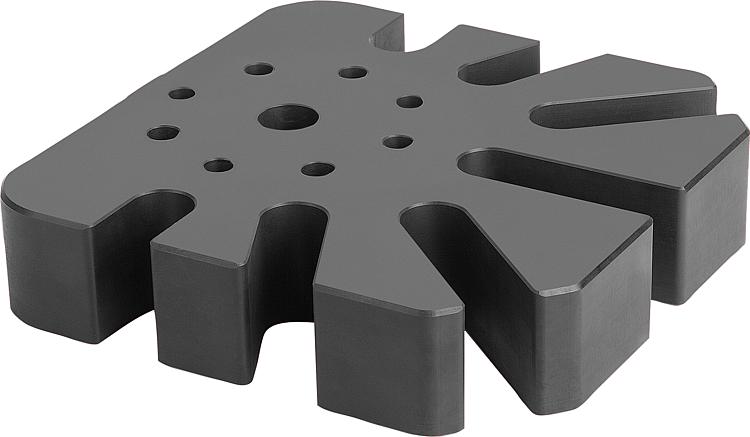

5osá základová deska UNILOCK pro univerzální upnutí, velikost systému 138 mm
Popis zboží/obrázky produktu

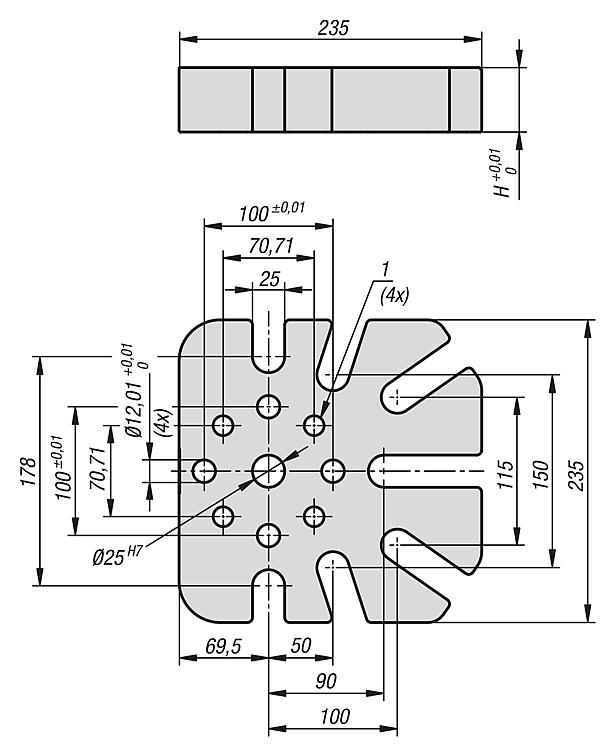

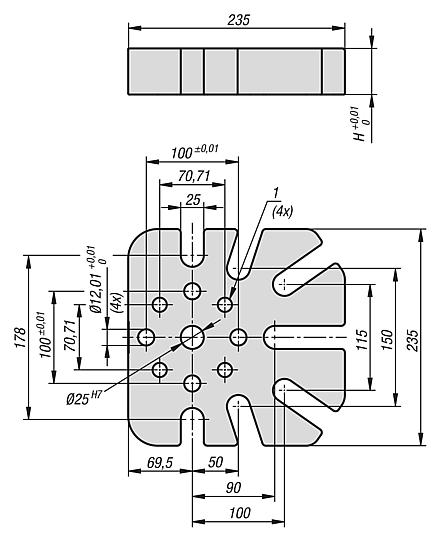

PopisMateriál:Cementovaná ocel.Provedení: Základní těleso oxidováno. Funkční plochy kaleny a broušeny.Upozornění:Základové desky UNILOCK lze přímo adaptovat na stoly strojů s T-drážkami nebo na rastrové děrované systémy. Na základě jejich variabilní konstrukce se základové desky nechají flexibilně umístit na stole stroje. Díky tomu lze se základovými deskami pokrýt každou pozici na stole stroje. Na základě stabilní konstrukce se tyto základové desky ideálně hodí jako základní prvek pro velké a těžké obrobky.Na vyžádání:Další provedení.Odkaz na výkres:
1) Průchozí otvor pro šroub s válcovou hlavou DIN 912, M12
Zvláštnost:
StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
