Stacionární 3čelisťové sklíčidlo z oceli

zpět

Produkty
- Upínací technika
  - Svěrák upínací technika
    - Stacionární čelisťové sklíčidlo
      - Stacionární 3čelisťové sklíčidlo z oceli

Popis zboží/obrázky produktu

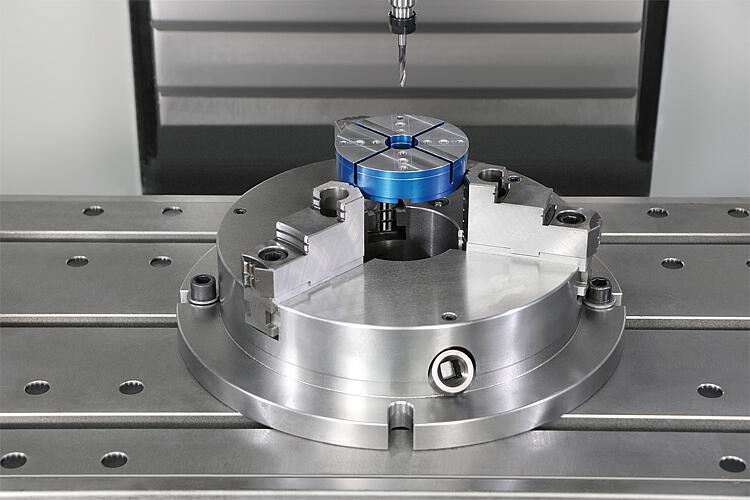

PopisPopis výrobku:Stacionární 3 čelisťová sklíčidla jsou vhodná zejména pro centrické upínání obrobků na vrtacích a frézovacích strojích. Díky flexibilnímu uspořádání upínacích čelistí v tvrdém a měkkém provedení lze bez problémů upínat obrobky různých velikostí a tvarů zevnitř i zvenku.Materiál:Ocel.Provedení: Dosedací plochy, základní těleso, broušené.
Upínací čelisti vytvrzené, broušené.Upozornění:Při použití upínacích čelistí zohledněte číslování.
Čelisťová sklíčidla jsou přesně broušená. Tolerance W, X, Y, Z mezi sklíčidly jsou v rozmezí 0,05 mm.
Reprodukční přesnost středicího upínání s tvrdými čelistmi je v rozmezí 0,02 mm.
Posuvné základní čelisti jsou poháněny otočným věncem umístěným ve sklíčidle.
Otáčivým pohybem závitového vřetena přenáší otočný věnec sílu na základní čelisti a vyvolává synchronní pohyb upínacích čelistí směrem ven nebo dovnitř.
Nedostatečné mazání vede k nadměrnému opotřebení a ke snížení upínací síly. Dodržujte prosím pravidelné mazací intervaly. Přednosti:Reprodukční přesnost pro středicí upínání činí ± 0,02 mm.
Plochá konstrukce.
Pro vrtačky a frézky.
Základní těleso přesně broušené.
Optimální přístup mazacího systému.

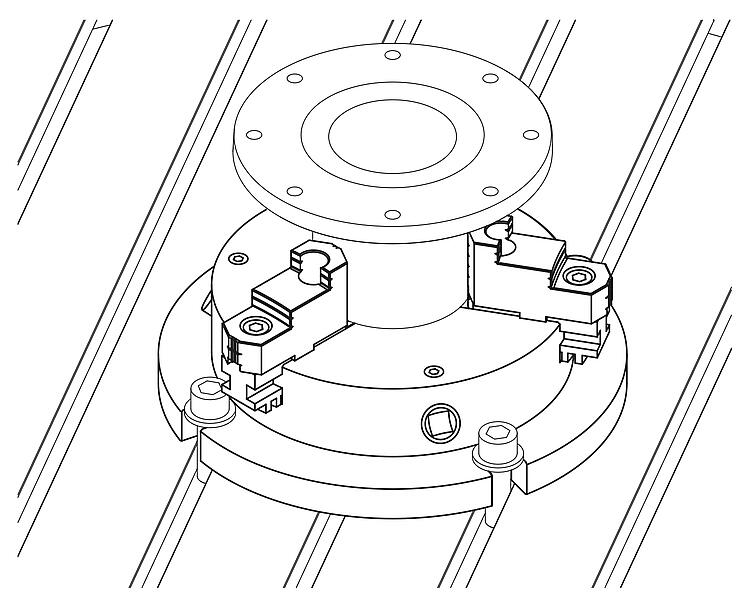

Velký průchozí otvor pro upnutí tyčového materiálu.
Ovládání šestihranným klíčem. Díky tomu je obsluha rychlá a snadná.
Měkké čelisti lze rovněž našroubovat na základní čelisti.Příslušenství:K1838 Upínací čelisti z oceli, měkké

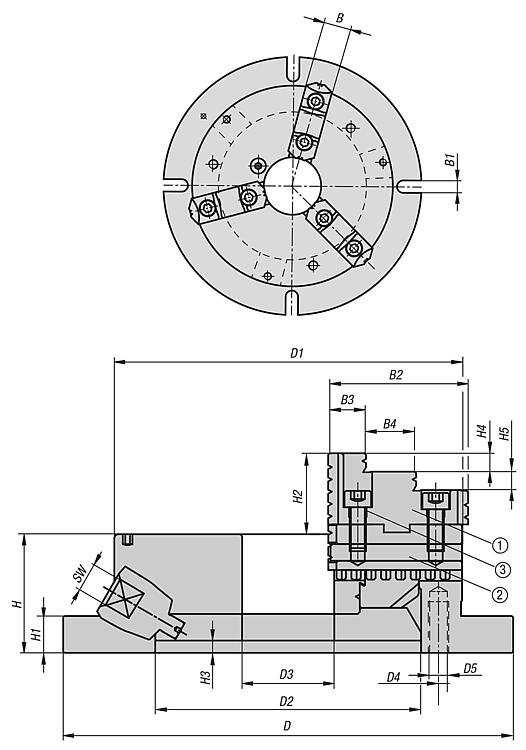

Rozsah dodávkyNapínací klíč.Odkaz na výkres:

1) oboustranné upínací čelisti
2) základní čelisti
3) upevňovací šrouby

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K1836 Stacionární 3čelisťové sklíčidlo z oceli

481 kB

Technické informace ke stacionárnímu čelisťovému sklíčidlu

442 kB

Výkresy

Přehled zboží (komprimováno)

Výběr/filtr zboží

Objednací číslo	D	D1	D2	D3	D4	D5	B	B1	B2	B3	B4	Cena
K1836.220	220	170	130	45	147	M10	26	13	68	18,5	24,5	868,00 €
K1836.270	270	210	155	60	172	M10	28	13	82	22,7	27,9	1 025,00 €
K1836.315	315	255	190	80	210	M12	32	16	93	24,9	32,5	1 468,00 €
K1836.370	370	305	250	105	285	M12	40	18	118	31,3	40,6	1 989,00 €

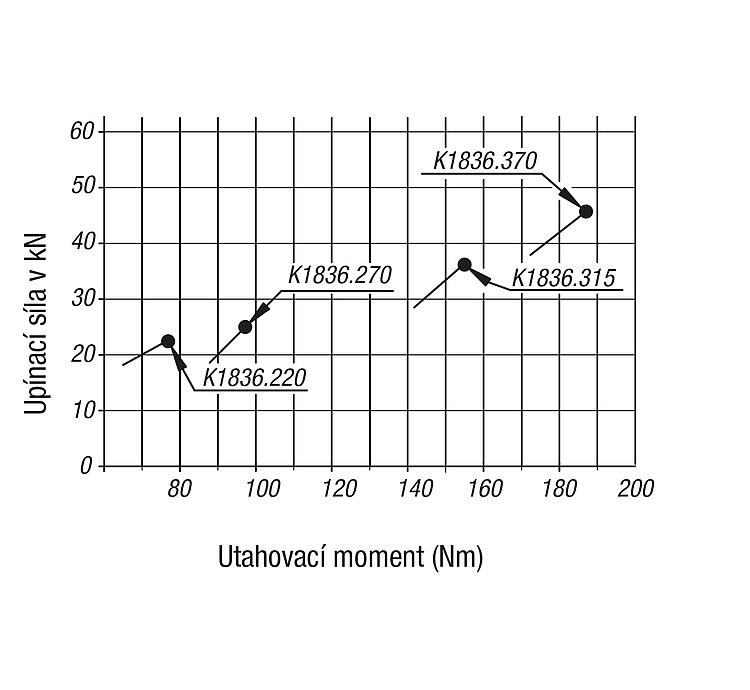

Objednací číslo	H	H1	H2	H3	H4	H5	SW	Upínací rozsah Vnější	Upínací rozsah Vnitřní	Utahovací moment max. Nm	Upínací síla F (kN)	Příslušenství	Cena
K1836.220	58	18	40	6	9	9	10	8-160	48-150	78	21	K1838.2203	868,00 €
K1836.270	65	20	43	6	10	10	11	11-200	62-190	98	25	K1838.2703	1 025,00 €
K1836.315	73	20	52	6	12	12	12	12-250	72-240	156	36	K1838.3153	1 468,00 €
K1836.370	80	22	59	5	15	15	14	15-300	86-290	186	44	K1838.3703	1 989,00 €
