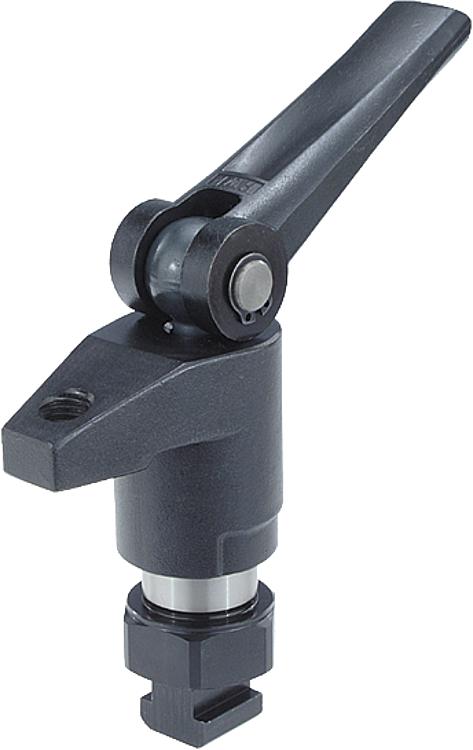

Popis zboží/obrázky produktu

PopisMateriál:Ocel.Provedení: Cementováno, brynýrováno a broušeno.Upozornění:Upínací výšku lze zvětšit pomocí výškových válců K0018, u K1231.12 až K1231.14 a také u K1231.22 až K1231.24, pomocí výkyvných opěrek K0282 zmenšit.
Upínače mají tyto výhody:
- rychlé upínání rukou pomocí závitových vřeten a spirálového excentru.
- snadná a rychlá výměna nástrojů díky odklopení upínací příložky.
- kompaktní provedení, proto malá potřeba místa při upínání.
- snadné přizpůsobení i velkým upínacím výškám pomocí výškových válců.

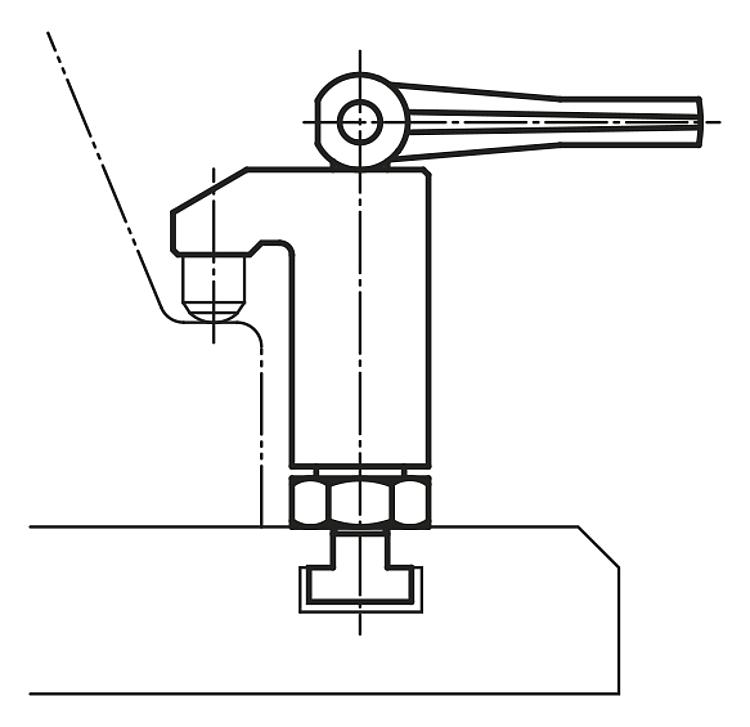

Upínače lze připevnit dvěma způsoby:
1) do T-drážky.
2) pomocí závitového kolíku M12 přímo do desky, např. určitého přípravku.Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K1231 Dosedací upínač

225 kB

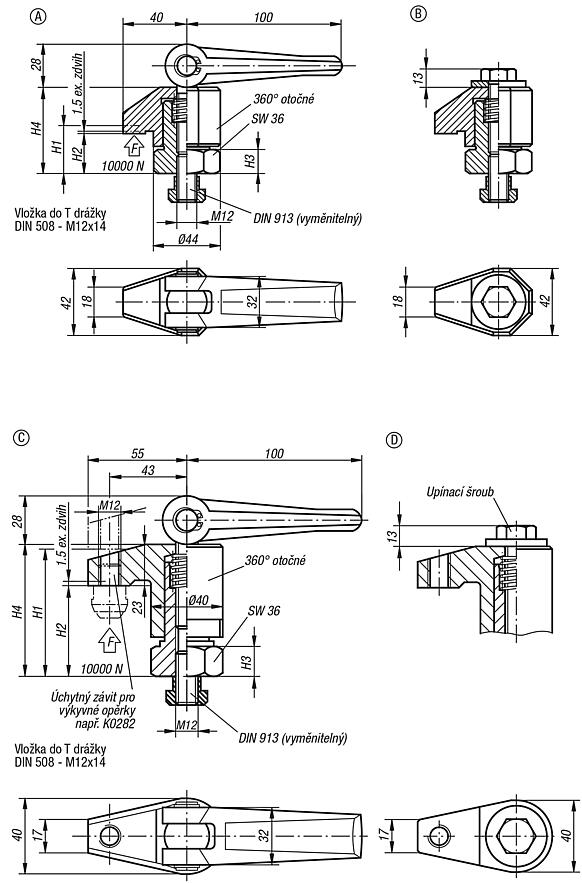

Výkresy

Výběr/filtr zboží

Objednací číslo	Provedení	Typ provedení	Upínací výška max. H1	Upínací výška min. H2	H3	H4	Cena
K1231.11	A	s excentrickou pákou	30	25	15	54-59	229,76 €
K1231.12	C	s excentrickou pákou a závitem	70	50	15	73-93	287,76 €
K1231.13	C	s excentrickou pákou a závitem	98	68	15	91-121	287,76 €
K1231.14	C	s excentrickou pákou a závitem	135	95	22	118-158	296,86 €
K1231.21	B	s upínacím šroubem	30	25	15	54-59	166,67 €
K1231.22	D	s upínacím šroubem a závitem	70	50	15	73-93	216,41 €
K1231.23	D	s upínacím šroubem a závitem	98	68	15	91-121	216,41 €
K1231.24	D	s upínacím šroubem a závitem	135	95	22	118-158	224,93 €
