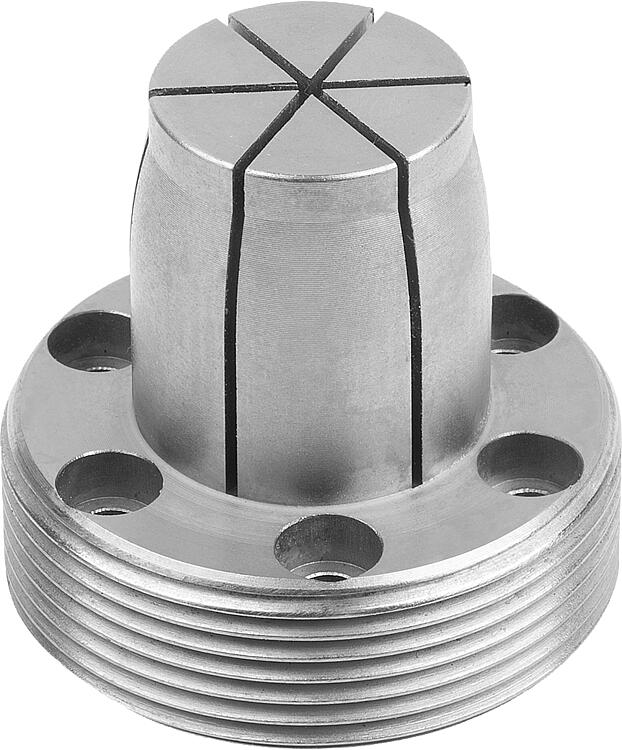

K2077_BTvarový upínač pro vnější upnutí, provedení B |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Upínací matice z hliníku.
Kleština z oceli.Provedení: Upínací matice, tvrdě eloxovaná.Upozornění:Do kleštinového sklíčidla se vkládá obrys upínaného obrobku.
Při opracování obrysů obrobku v upínacím sklíčidle je nutné předpětí 15°.
Pomocí vyrytého čísla stupně lze vždy dosáhnout stejného utahovacího momentu, a to i bez momentového klíče, pro bezpečné upnutí obrobku.
Upínací zdvih kleštinového sklíčidla K2077.01910 je radiálně 0,025 mm na 15° otáčení. Doporučený upínací zdvih je 0,07 mm. Maximální povolený upínací zdvih je 0,38 mm.
Upínací zdvih kleštinového sklíčidla K2077.04950 je radiálně 0,05 mm na 15° otáčení. Doporučený upínací zdvih je 0,1 mm. Maximální povolený upínací zdvih je 0,64 mm.
Polohovací nákružek umožňuje přesné uchycení.
Přesnost opakování obrobku: ± 0,02 mm.Zpùsob ovládání:Utahování upínací matice se provádí pomocí hákového klíče.Technické údaje:Viz Soubory ke stažení, Technické informace.Rozsah dodávkyProvedení B: kleštinové sklíčidlo.
Včetně šroubů s válcovou hlavou k upevnění kleštiny. (metrické a palcové)Odkaz na výkres:1) Šroub s válcovou hlavou StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Objednací číslo
| Název | Provedení | D | D1 | D2 | D3 | D4 | H | H1 | H2 | H3 | H4 | Rozpětí síly
min. - max. | CAD | Přís. | Cena | Objednat |
|---|
| K2077.01911 | Kleštinové sklíčidlo | B | 23,9 | 19,1 | 38,1 | 29 | M3x16 | 35,6 | 22,9 | 4,6 | 2,5 | 6,8 | 2,5 - 15,9 |  | | 52,49 € | | | K2077.04951 | Kleštinové sklíčidlo | B | 55,9 | 49,5 | 76,2 | 63,8 | M5x22 | 48,3 | 32,4 | 5,1 | 2,5 | 11,1 | 5,1 - 45,7 | | | 218,97 € | |
|
