K2075_IVKliky s otočnou válcovou rukojetí, nerez, s otočnou válcovou... |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Provedení: Klika bez povrchové úpravy.
Termoplast, šedočerný.
Nerezová ocel, bez povrchové úpravy.Upozornění:Podle DIN 469.
U provedení s příčným otvorem se připevnění provádí našroubovaným závitovým kolíkem ISO 4027 (DIN 914).Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

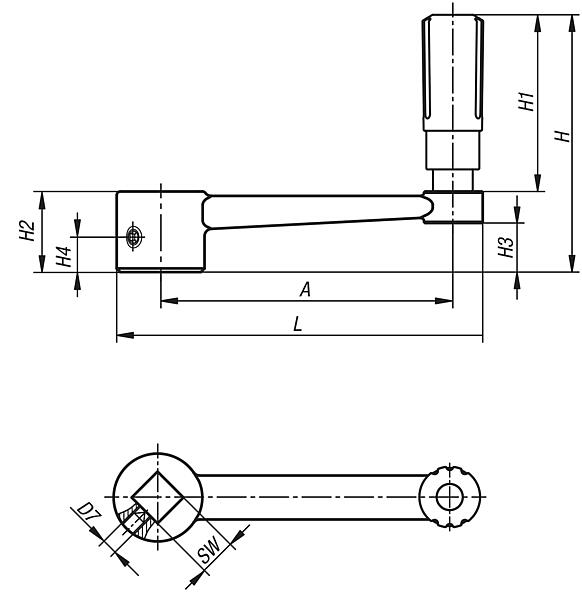

| Objednací číslo | Provedení 1 | Provedení 2 | A | D
| D3 | D7 | H | H1 | H2 | H3 | H4 | L | SW | CAD | Přís. | Cena | Objednat |
|---|
| K2075.4110 | vnitřní čtyřhran | bez příčného otvoru | 80 | 24 | 16 | - | 71,1 | 49,1 | 22 | 13,4 | - | 100 | 10 |  | | 26,16 € | | | K2075.4212 | vnitřní čtyřhran | bez příčného otvoru | 100 | 28 | 20 | - | 87,4 | 61,4 | 26 | 16 | - | 124 | 12 | | | 28,68 € | | | K2075.4314 | vnitřní čtyřhran | bez příčného otvoru | 125 | 30 | 26 | - | 110,5 | 82,5 | 28 | 15,8 | - | 153 | 14 | | | 32,71 € | | | K2075.4417 | vnitřní čtyřhran | bez příčného otvoru | 160 | 34 | 26 | - | 114,5 | 82,5 | 32 | 19,6 | - | 190 | 17 | | | 38,20 € | | | K2075.41106 | vnitřní čtyřhran | s příčným otvorem | 80 | 24 | 16 | M6 | 71,1 | 49,1 | 22 | 13,4 | 7,5 | 100 | 10 | | | 29,35 € | | | K2075.42126 | vnitřní čtyřhran | s příčným otvorem | 100 | 28 | 20 | M6 | 87,4 | 61,4 | 26 | 16 | 7,5 | 124 | 12 | | | 31,86 € | | | K2075.43146 | vnitřní čtyřhran | s příčným otvorem | 125 | 30 | 26 | M6 | 110,5 | 82,5 | 28 | 15,8 | 7,5 | 153 | 14 | | | 35,89 € | | | K2075.44176 | vnitřní čtyřhran | s příčným otvorem | 160 | 34 | 26 | M6 | 114,5 | 82,5 | 32 | 19,6 | 7,5 | 190 | 17 | | | 41,39 € | |
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
