K2075_PBKliky s otočnou válcovou rukojetí, nerez, s otočnou válcovou... |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Provedení: Klika bez povrchové úpravy.
Termoplast, šedočerný.
Nerezová ocel, bez povrchové úpravy.Upozornění:Podle DIN 469.
U provedení s příčným otvorem se připevnění provádí našroubovaným závitovým kolíkem ISO 4027 (DIN 914).Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

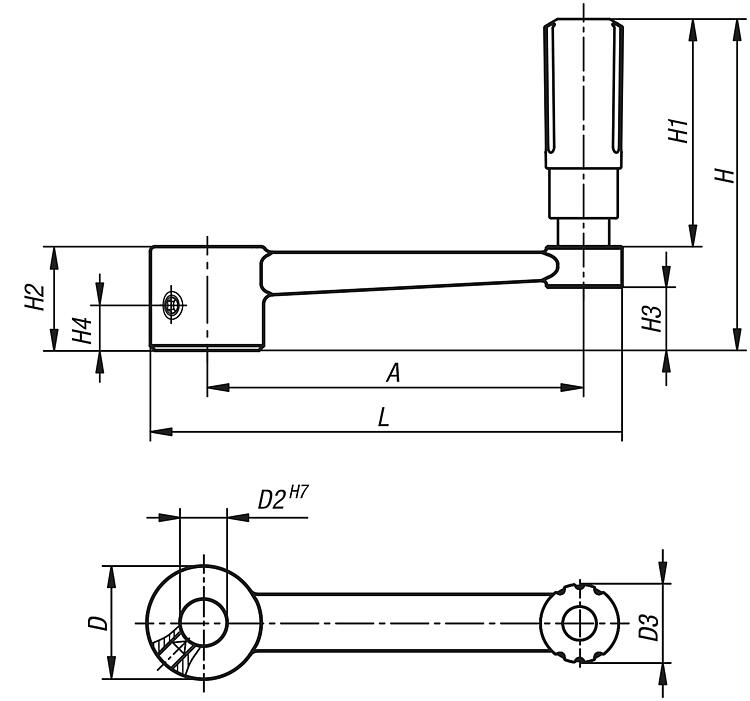

| Objednací číslo | Provedení 1 | Provedení 2 | A | D
| D2 | D3 | D7 | H | H1 | H2 | H3 | H4 | L | CAD | Přís. | Cena | Objednat |
|---|
| K2075.3110 | kalibrovaný otvor | bez příčného otvoru | 80 | 24 | 10 | 16 | - | 71,1 | 49,1 | 22 | 13,4 | - | 100 |  | | 23,36 € | | | K2075.3212 | kalibrovaný otvor | bez příčného otvoru | 100 | 28 | 12 | 20 | - | 87,4 | 61,4 | 26 | 16 | - | 124 | | | 24,83 € | | | K2075.3314 | kalibrovaný otvor | bez příčného otvoru | 125 | 30 | 14 | 26 | - | 110,5 | 82,5 | 28 | 15,8 | - | 153 | | | 31,16 € | | | K2075.3417 | kalibrovaný otvor | bez příčného otvoru | 160 | 34 | 17 | 26 | - | 114,5 | 82,5 | 32 | 19,6 | - | 190 | | | 34,55 € | | | K2075.31106 | kalibrovaný otvor | s příčným otvorem | 80 | 24 | 10 | 16 | M6 | 71,1 | 49,1 | 22 | 13,4 | 7,5 | 100 | | | 26,54 € | | | K2075.32126 | kalibrovaný otvor | s příčným otvorem | 100 | 28 | 12 | 20 | M6 | 87,4 | 61,4 | 26 | 16 | 7,5 | 124 | | | 28,02 € | | | K2075.33146 | kalibrovaný otvor | s příčným otvorem | 125 | 30 | 14 | 26 | M6 | 110,5 | 82,5 | 28 | 15,8 | 7,5 | 153 | | | 34,35 € | | | K2075.34176 | kalibrovaný otvor | s příčným otvorem | 160 | 34 | 17 | 26 | M6 | 114,5 | 82,5 | 32 | 19,6 | 7,5 | 190 | | | 37,74 € | |
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
