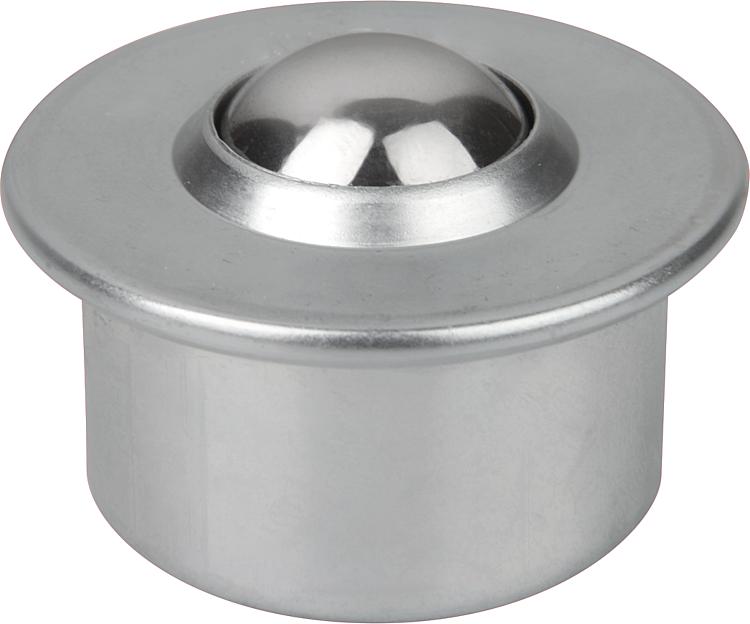

Kuličkové rolny s pouzdrem z ocelového plechu

zpět

Produkty
- Ovládací prvky | normované díly
  - Přepravní technika
    - Kuličkové rolny
      - Kuličkové rolny s pouzdrem z ocelového plechu

Popis zboží/obrázky produktu

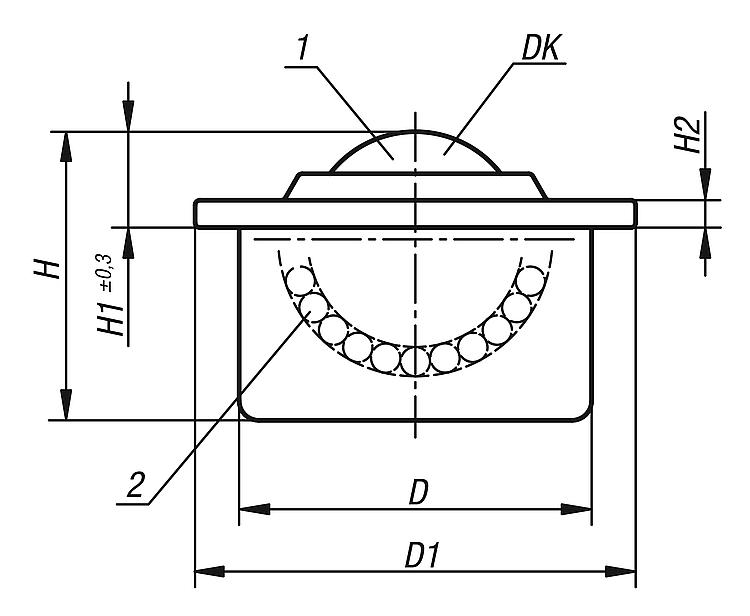

PopisMateriál:Ocel pozinkovaná nebo nerezová.Upozornění:K0760-115 není vybavena plstěným těsněním.Odkaz na výkres:

1) Zátěžová kulička
2) Nosná kulička

Provedení B: víko a pouzdro pozinkované, kuličky z oceli
Provedení C: víko a pouzdro pozinkované, kuličky z nerezové oceli
Provedení D: víko, pouzdro a kuličky z nerezové oceli

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K0760 Kuličkové rolny s pouzdrem z ocelového plechu

259 kB

Pokyny pro montáž a technické údaje pro kuličkové rolny

64,7 kB

Výkresy

Výběr/filtr zboží

Objednací číslo	Provedení	DK	D	D1	H	H1	H2	Nosnost C (N)	Toleranční nákružek vhodný pro kuličkové rolny	Cena
K0760.115	B	15,8	24±0,2	31	21	9,5	2,8	600	K0766.024	6,38 €
K0760.122	B	22,2	36±0,2	45	30	9,8	2,8	1600	K0766.036	10,18 €
K0760.130	B	30	45±0,2	55	37	13,8	4	3000	K0766.045	18,88 €
K0760.145	B	44,5	62±0,2	75	53,5	19	4	6100	K0766.062	55,33 €
K0760.215	C	15,8	24±0,2	31	21	9,5	2,8	600	K0766.024	13,06 €
K0760.222	C	22,2	36±0,2	45	30	9,8	2,8	1600	K0766.036	18,44 €
K0760.230	C	30	45±0,2	55	37	13,8	4	3000	K0766.045	30,87 €
K0760.245	C	44,5	62±0,2	75	53,5	19	4	6100	K0766.062	104,08 €
K0760.315	D	15,8	24±0,2	31	21	9,5	2,8	380	K0766.024	16,26 €
K0760.322	D	22,2	36±0,2	45	30	9,8	2,8	1000	K0766.036	24,17 €
K0760.330	D	30	45±0,2	55	37	13,8	4	2000	K0766.045	55,33 €
