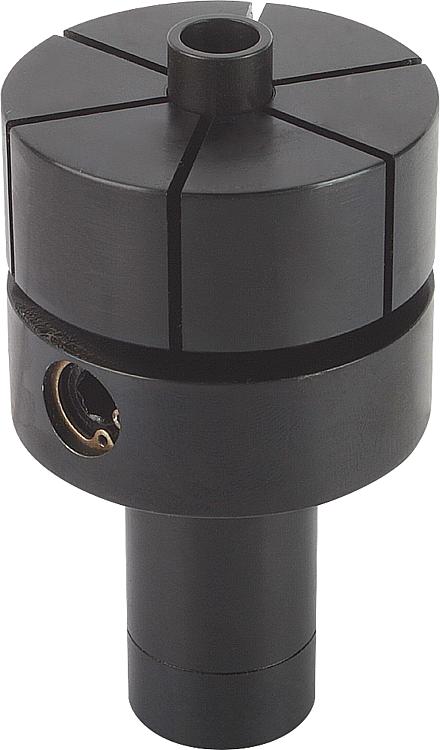

        Upínací trny s bočním upnutím, provedení B s upínacím čepem pro soustruhy

Popis zboží/obrázky produktu

PopisMateriál:Těleso z konstrukční oceli.
Upínací šroub z ušlechtilé oceli.Provedení: Kryt brynýrovaný.
Upínací šroub zušlechtěn na 10.9, kalený s PTFE povrchem.Upozornění:Upínací trn se díky bočnímu upnutí zvláště hodí pro druhé opracování soustružovaných a frézovaných dílů se slepým otvorem. Frézováním nebo soustružením se přizpůsobí průměr D průměru upínaného obrobku.

Upínání pohyb se provádí ručně imbusovým klíčem.

* D min = Nejmenší přípustný průměr, na který smí být "D" soustružen nebo frézován.Montáž:Upínací trn rozšířit cca o 0,1 mm (upínací dráha) vzhledem k průměru v klidovém stavu. Nyní lze upínací trn soustružit nebo frézovat na potřebný průměr. Pro obrábění je v dodávce obsažen blokovací kroužek.
Přírubu lze v případě potřeby vystředit v lícované díře nebo pomocí lícovaných kolíků.
Provedení A je dodáváno se 6 upevňovacími šrouby.Zvláštnost:
