K1230Upínač nízkých obrobků pro T-drážku z oceli (sada) |
zpět |
|
Popis zboží/obrázky produktu |
|
|

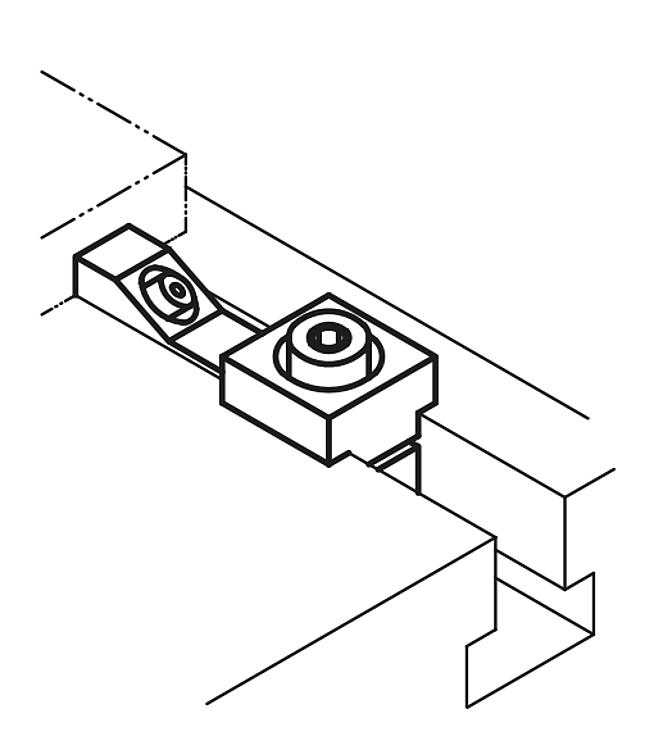

PopisMateriál:Ocel.Provedení: Tvrzeno a brynýrováno.Upozornění:Pomocí těchto upínačů nízkých obrobků z oceli mohou být upínány obzvlášť nízké obrobky. Klínovým účinkem těchto upínacích čelistí se obrobek přitlačí pevně a bezpečně ke strojnímu stolu. "H1" a "H3" při minimální hloubce T drážky podle DIN 650. K dosažení nižších upínacích výšek při minimální hloubce drážky lze upínací prvek obrousit o míru H3.
Upínací síly F a F1 jsou dosaženy optimální konstrukcí a využitím maximálního utahovacího momentu upevňovacích šroubů.

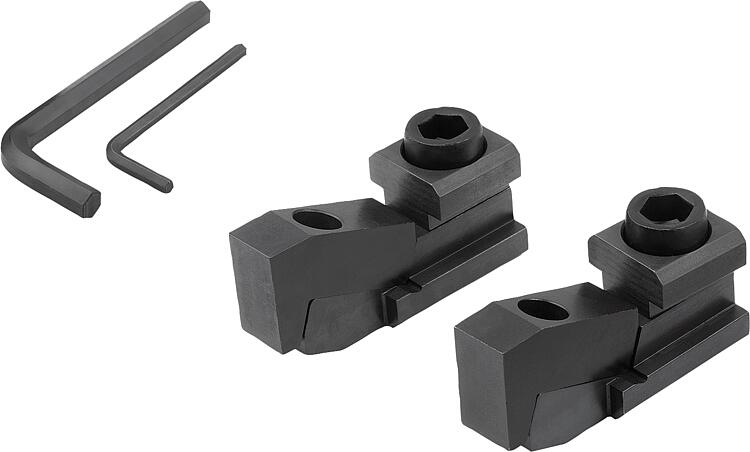

Dodávka se uskutečňuje po párech.Rozsah dodávky- 2x upínače nízkých obrobků pro T-drážku.
- 2x upevňovací šrouby ČSN EN ISO 4762.
- 2x šroubovák s vnitřním šestihranem ISO 2936.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

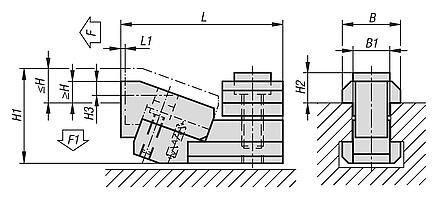

| Objednací číslo | Šířka
drážky | B
| B1 | H
min.
| H
max.
| H1 | H2 | H3 | L | L1 | F
kN | F1
kN | Druh balení | CAD | Přís. | Cena | Objednat |
|---|
| K1230.122 | 12 | 18 | 12 | 2,5 | 13,5 | 31 | 11 | 5 | 52 | 1,8 | 5 | 0,6 | 1 kus = 1 pár |  | | 102,97 € | | | K1230.142 | 14 | 22 | 14 | 1,5 | 13,5 | 34 | 11 | 5 | 55 | 1,8 | 5,5 | 0,7 | 1 kus = 1 pár | | | 113,98 € | | | K1230.162 | 16 | 25 | 16 | 2,5 | 17 | 41 | 15 | 6 | 68 | 2,5 | 8 | 0,9 | 1 kus = 1 pár | | | 131,67 € | | | K1230.182 | 18 | 28 | 18 | 1,5 | 16 | 43 | 15 | 6 | 71 | 2,5 | 9 | 1 | 1 kus = 1 pár | | | 136,00 € | | | K1230.222 | 22 | 35 | 22 | 4,5 | 21,5 | 53 | 20 | 9 | 89 | 3 | 16 | 1,9 | 1 kus = 1 pár | | | 219,81 € | |
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
