K1167Klínový upínač z oceli, s klínovými plochami |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Zušlechtěná ocel.Provedení: Upínací čelisti kalené (33-39 HRC) a brynýrované.Upozornění:Klínové upínače jsou díky svému principu funkce vhodné pro několikanásobné upínání.
Díky klínovým plochám se dosahuje velkých upínacích sil.
Volitelně lze objednat klínové upínače se šroubem s válcovou hlavou nebo zápustným šroubem.

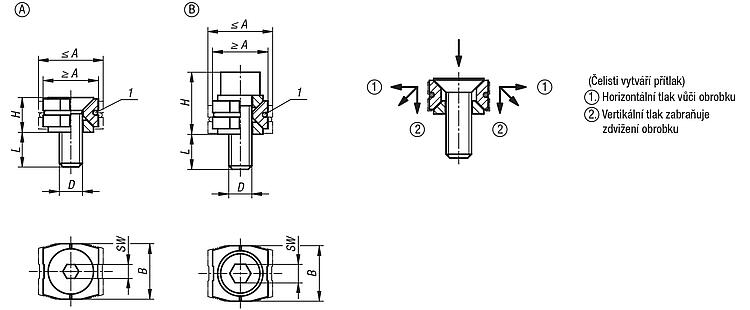

Klínový upínač s účinkem tahu směrem dolů.Odkaz na výkres:Rozměr L se vztahuje na rozměr ≤A.
Rozměr H se vztahuje na rozměr ≥A.
1) O-kroužek StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Výkresy (celkový přehled) |

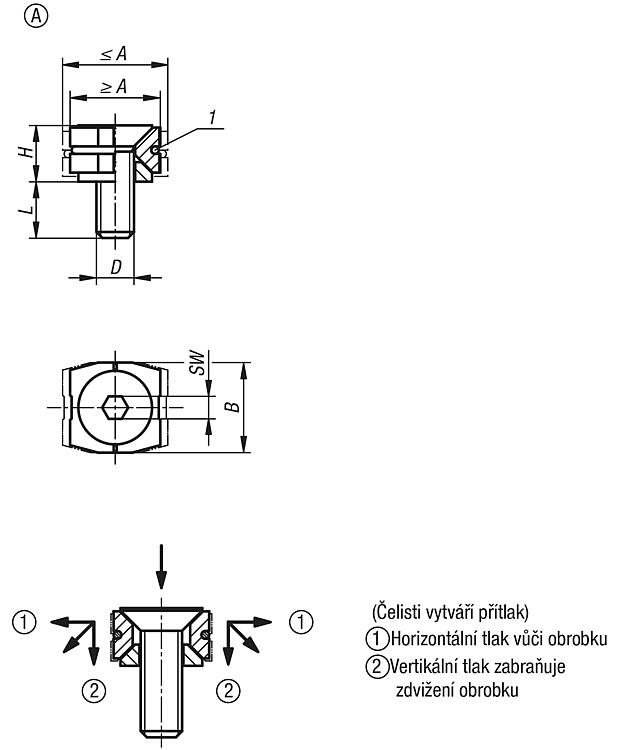

Klínový upínač z oceli, s klínovými plochami, se zápusným šroubem, provedení A |
více informací |
| Objednací číslo | Provedení | A
min. | A
max. | B | D | H | L | SW | Upínací
síla
max. kN | Utahovací
moment
max. Nm | CAD | Přís. | Cena | Objednat |
|---|
| K1167.11205 | A | 12 | 14 | 12 | M5X15 | 7,5 | 9,5 | 3 | 2 | 4,3 |  | | 20,58 € | | | K1167.11506 | A | 15 | 17 | 14,8 | M6X16 | 8,7 | 9,3 | 4 | 3,5 | 7,3 | | | 23,01 € | | | K1167.11808 | A | 18,5 | 21,5 | 18,4 | M8X20 | 11,8 | 11,3 | 5 | 5 | 18 | | | 30,28 € | |
|

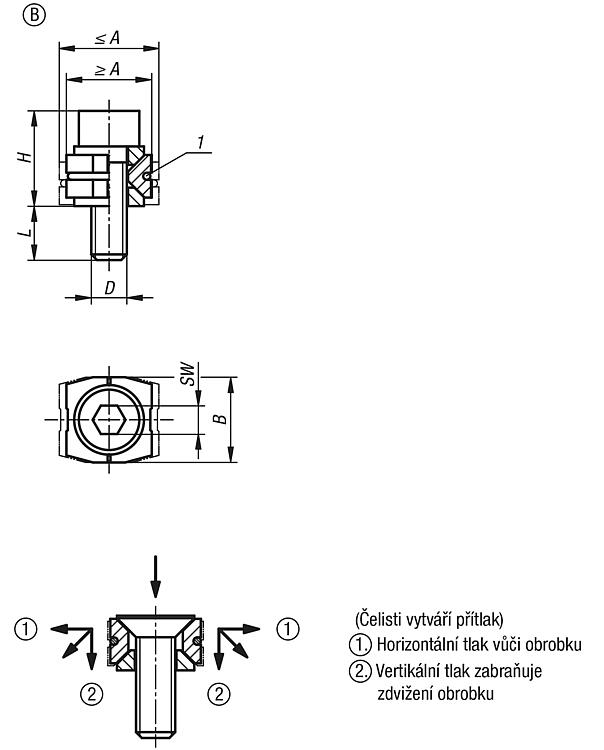

Klínový spínač z oceli, s klínovými plochami, se šroubem s válcovou hlavou, provedení B |
více informací |
| Objednací číslo | Provedení | A
min. | A
max. | B | D | H | L | SW | Upínací
síla
max. kN | Utahovací
moment
max. Nm | CAD | Přís. | Cena | Objednat |
|---|
| K1167.21205 | B | 12 | 14 | 12 | M5X16 | 13,4 | 9,6 | 4 | 3 | 5,4 | | | 24,24 € | | | K1167.21506 | B | 15 | 17 | 14,8 | M6X18 | 15,8 | 10,2 | 5 | 4,5 | 9,1 | | | 27,86 € | | | K1167.21808 | B | 18,5 | 21,5 | 18,4 | M8X25 | 21,2 | 14,9 | 6 | 9 | 22 | | | 35,15 € | |
|
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
