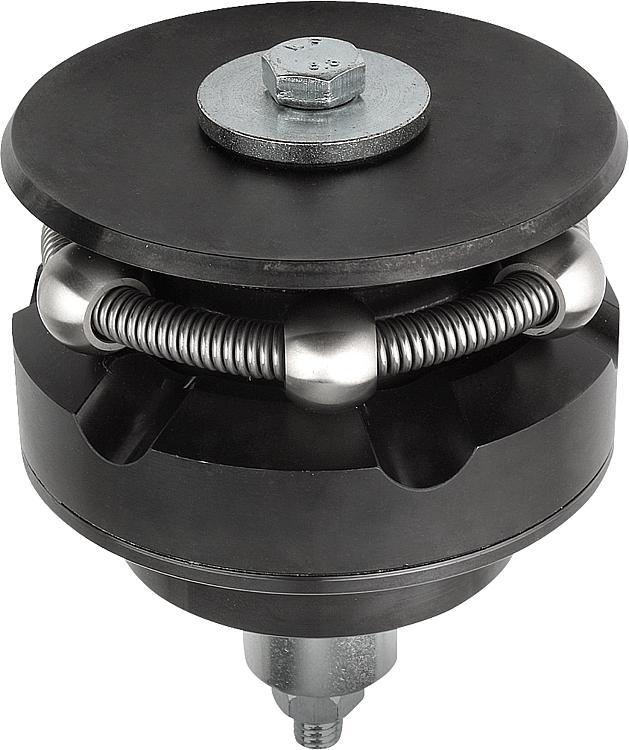

        Středicí upínače s kuličkami, provedení A

Popis zboží/obrázky produktu

PopisMateriál:Těleso 1.2842.
Kuličky a šestihrany 1.4112.
Tažná pružina 1.4310.Provedení: Těleso, kalené a brynýrované.
Kuličky a šestihrany, kalené a broušené.Upozornění:Provedení A: S kuličkou vhodný pro upínání v otvorech, kde lze tolerovat lehké otisky.Technické údaje:Přesnost při opakování ±0,025
Přesnost vystředěného běhu ±0,05Použití:Pro centrické umístění a upnutí ve slepých otvorech. Obsluha ze zdola, ručně nebo automatizovaně pneumaticky nebo hydraulicky.Přednosti:- Přesné samostředění.
- Tvarově stálé upnutí.
- Velké dráhy nastavení.
- Nízká vestavní výška.
- Efekt přitlačení.Odkaz na výkres:

Provedení A:
s kuličkami vhodný pro upínání v otvorech, kde lze tolerovat lehké otisky.
Provedení B:
s šestihrany pro stěny otvorů s citlivým povrchem.

1) Montážní pomůcky:
Čep k přesnému určení polohy upínacích segmentů.

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K0644_A Středicí upínače s kuličkami, provedení A

239 kB

Výkresy

Výběr/filtr zboží

Objednací číslo	Provedení	A	D min.	D max.	D1	D2	D3	D4	H	H1	H2	H3	H4	L	L1	L2	M	SW	Ø kuličky	Počet kuliček	Upínací síla max. kN	Utahovací moment max. Nm	Cena
K0644.0101203	A	3,5	11,7	14,2	M5	10	1,5	M3	12,8	10	4,2	3	1,4	3,5	11	10	2	5,5	2,5	3	0,5	2	283,11 €
K0644.0101503	A	4,5	14,5	18,5	M6	12	2	M3	17,3	14,5	9,8	8,6	2,3	5,5	14,1	12	2,5	5,5	4	3	3,5	2	300,18 €
K0644.0101904	A	5,5	18,5	22,5	M8	15	2,5	M4	20,9	16,5	11,6	10,4	2,3	7,5	18,2	14	3,5	7	4	3	4	5	332,87 €
K0644.0102305	A	7	22,5	26,5	M10	20	3	M5	25,4	19,8	14,2	13	2,3	6	17,4	15	3,5	8	4	3	4,5	10	370,21 €
K0644.0102705	A	7	26,5	30,5	M10	20	3	M5	25,4	19,8	14,2	13	2,3	6	17,4	15	3,5	8	4	3	4,5	10	407,52 €
K0644.0103106	A	9	30,5	38,5	M12	25	4	M6	30,3	23,1	14,2	11,9	4,6	7	21,9	20	3,5	10	8	3	4,5	17	444,85 €
K0644.0103906	A	11	38,5	46,5	M12	30	4	M6	34,2	27,2	17,8	15,5	4,6	7,5	22,5	20	4,5	10	8	6	6,5	17	488,44 €
K0644.0104706	A	11	46,5	54,5	M12	30	4	M6	34,2	27,2	18	15,7	4,6	7,5	22,5	20	6,5	10	8	6	6,5	17	609,70 €
K0644.0105508	A	15	54,5	70,5	M14x1,5	45	5	M8	49,9	40,6	23,7	19,1	9,3	9	24,5	32	6,5	13	16	6	8	43	650,14 €
K0644.0107108	A	17	70,5	86,5	M16x1,5	60	5	M8	55,4	46,1	28,3	23,7	9,3	10	29,4	20	6,5	13	16	6	10	43	698,37 €
K0644.0108708	A	25	86,5	102,5	M16x1,5	60	5	M10	61,6	51	30,2	25,7	9,3	10	29,4	25	6,5	17	16	6	12,5	79	769,89 €
