K0123

Upínací páka, zinkový tlakový odlitek, s vnitřním závitem a...

zpět

Produkty
- Ovládací prvky | normované díly
  - Svěrací, upínací a excentrické páky
    - Svěrací páky
      - Upínací páka, zinkový tlakový odlitek, s vnitřním závitem a krytkou, se závitovou vložkou z nerezové oceli

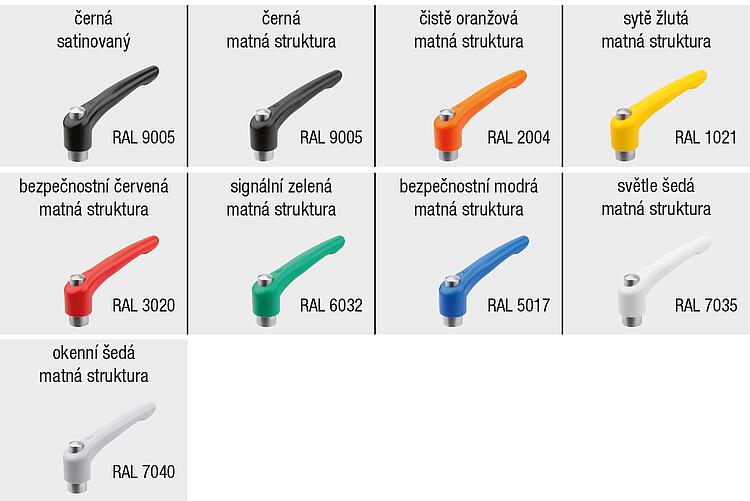

Popis zboží/obrázky produktu

Vyvolat/filtrovat všechno zboží

PopisMateriál:Ovládací úchyt ze zinkového tlakového odlitku podle DIN EN 12844.
Ocelové části třídy pevnosti 1.4305.
Krytka z nerezové oceli 1.4305.Provedení: Ovládací úchyt potažený umělou hmotou.
Ocelové části bez povrchové úpravy.Na vyžádání:Další vnitřní závity, barvy a stejně tak nadstandardní provedení.
Rozměr "H1" je možné za příplatek dodat i v jiných délkách.

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K0123 Upínací páka, zinkový tlakový odlitek, s vnitřním závitem a krytkou, se závitovou vložkou z nerezové oceli

267 kB

Výkresy (celkový přehled)

Upínací páky s vnitřním závitem a krytkou, ocelové části z nerezové oceli, satinované

více informací

Výkresy

Upínací páky s vnitřním závitem a krytkou, ocelové části z nerezové oceli, satinované

Výběr/filtr zboží

Objednací číslo	Barva základního tělesa	Povrch základního tělesa	Velikost	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Počet zubů	Cena
K0123.92061	černá RAL 9005	satinovaný	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	9,43 €
K0123.92081	černá RAL 9005	satinovaný	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	9,43 €
K0123.93081	černá RAL 9005	satinovaný	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	10,71 €
K0123.93101	černá RAL 9005	satinovaný	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	10,71 €

Upínací páky s vnitřním závitem a krytkou, ocelové části z nerezové oceli, matná struktura

více informací

Výkresy

Upínací páky s vnitřním závitem a krytkou, ocelové části z nerezové oceli, matná struktura

Výběr/filtr zboží

Objednací číslo	Barva základního tělesa	Povrch základního tělesa	Velikost	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Počet zubů	Cena
K0123.9206181	černá RAL 9005	matná struktura	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	9,43 €
K0123.9206182	čistě oranžová RAL 2004	matná struktura	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	9,43 €
K0123.9206183	řepkově žlutá RAL 1021	matná struktura	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	9,43 €
K0123.9206184	bezpečnostní červená RAL 3020	matná struktura	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	9,43 €
K0123.9206185	signální zelená RAL 6032	matná struktura	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	9,43 €
K0123.9206186	bezpečnostní modrá RAL 5017	matná struktura	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	9,43 €
K0123.9206187	světle šedá RAL 7035	matná struktura	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	9,43 €
K0123.9206188	okenní šedá RAL 7040	matná struktura	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	9,43 €
K0123.9208181	černá RAL 9005	matná struktura	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	9,43 €
K0123.9208182	čistě oranžová RAL 2004	matná struktura	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	9,43 €
K0123.9208183	řepkově žlutá RAL 1021	matná struktura	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	9,43 €
K0123.9208184	bezpečnostní červená RAL 3020	matná struktura	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	9,43 €
K0123.9208185	signální zelená RAL 6032	matná struktura	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	9,43 €
K0123.9208186	bezpečnostní modrá RAL 5017	matná struktura	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	9,43 €
K0123.9208187	světle šedá RAL 7035	matná struktura	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	9,43 €
K0123.9208188	okenní šedá RAL 7040	matná struktura	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	9,43 €
K0123.9308181	černá RAL 9005	matná struktura	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	10,71 €
K0123.9308182	čistě oranžová RAL 2004	matná struktura	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	10,71 €
K0123.9308183	řepkově žlutá RAL 1021	matná struktura	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	10,71 €
K0123.9308184	bezpečnostní červená RAL 3020	matná struktura	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	10,71 €
K0123.9308185	signální zelená RAL 6032	matná struktura	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	10,71 €
K0123.9308186	bezpečnostní modrá RAL 5017	matná struktura	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	10,71 €
K0123.9308187	světle šedá RAL 7035	matná struktura	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	10,71 €
K0123.9308188	okenní šedá RAL 7040	matná struktura	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	10,71 €
K0123.9310181	černá RAL 9005	matná struktura	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	10,71 €
K0123.9310182	čistě oranžová RAL 2004	matná struktura	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	10,71 €
K0123.9310183	řepkově žlutá RAL 1021	matná struktura	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	10,71 €
K0123.9310184	bezpečnostní červená RAL 3020	matná struktura	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	10,71 €
K0123.9310185	signální zelená RAL 6032	matná struktura	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	10,71 €
K0123.9310186	bezpečnostní modrá RAL 5017	matná struktura	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	10,71 €
K0123.9310187	světle šedá RAL 7035	matná struktura	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	10,71 €
K0123.9310188	okenní šedá RAL 7040	matná struktura	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	10,71 €
