      - Excentrická páka z oceli s vnitřním a vnějším závitem, s plastovým přítlačným kotoučem a šroubem s úchytem z oceli

Popis zboží/obrázky produktu

PopisPopis výrobku:Excentrická páka má technicky optimalizovanou tlačnou podložku z plastu.
Tlačná podložka je vyrobena ze speciálního vysoce výkonného plastu, který zaručuje velmi dobrou odolnost proti opotřebení a tečení. Materiál:Provedení: Ovládací páka a závitový šroub, modře pasivované.
Tlačná podložka, černá.
Osový čep bez povrchové úpravy.Upozornění:Plasty mají tu vlastnost, že při zátěži u nich dochází k tečení (retardaci), což může snižovat upínací sílu.
Příslušenství:Pro mírně zakřivené kontaktní plochy lze volitelně objednat podložku z nerezové oceli K2130.
Tuto podložku lze instalovat mezi axiální podložku a kontaktní plochu.Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

K2123_Datasheet_32210_Excentrick_p_ka_z_oceli_s_vnit_n_m_a_vn_j_m_z_vitem_s_plastov_m_p_tla_n_m_kotou_em_a_roubem_s_chytem_z_oceli--cs

168 kB

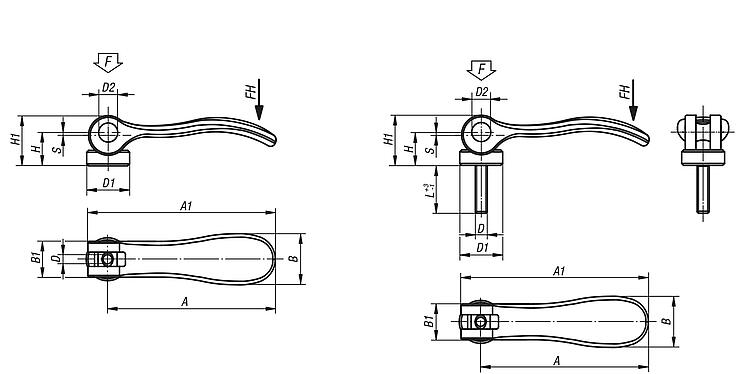

Výkresy (celkový přehled)

Excentrické páky z oceli, s vnitřním závitem, s plastovým přítlačným kotoučem

více informací

Výkresy

Excentrické páky z oceli, s vnitřním závitem, s plastovým přítlačným kotoučem

Výběr/filtr zboží

Objednací číslo	Obj. číslo staré KIPP	D	D1	D2	B	B1	H	H1	A	A1	Zdvih S	Upínací síla F (kN)	Ruční síla FH N	Cena
K2123.1502205	K0788.1502205	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	1,2	4	120	8,68 €
K2123.1502206	K0788.1502206	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	1,2	4	120	8,68 €
K2123.2502208	K0788.2502208	M8	25	11	33,3	24	18,3	28,8	96	108	1,5	8	350	15,26 €

Excentrická páka z oceli s vnějším závitem, s plastovým přítlačným kotoučem a šroubem s úchytem z oceli

více informací

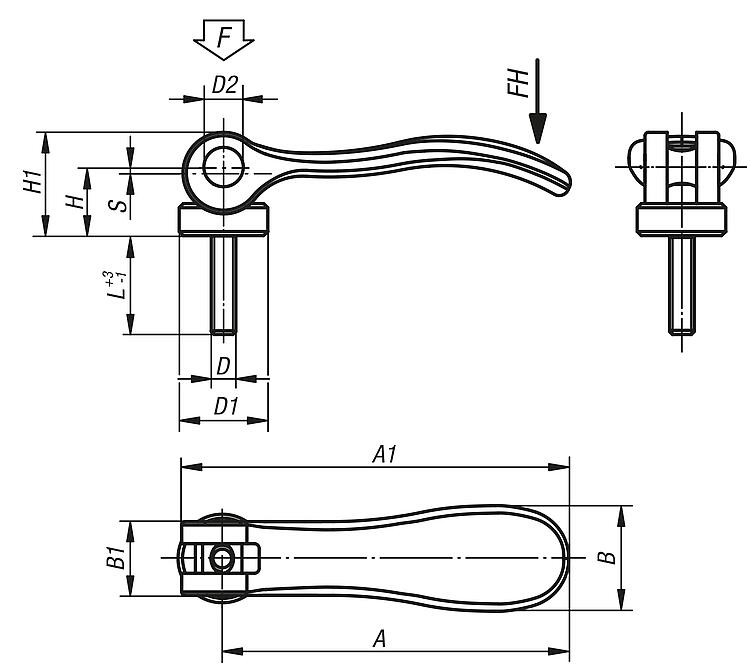

Výkresy

Excentrická páka z oceli s vnějším závitem, s plastovým přítlačným kotoučem a šroubem s úchytem z oceli

Výběr/filtr zboží

Objednací číslo	Obj. číslo staré KIPP	D	D1	D2	B	B1	H	H1	A	A1	L	Upínací síla F (kN)	Ruční síla FH N	Zdvih S	Cena
K2123.1502205X20	K0788.1502205X20	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	20	4	120	1,2	10,40 €
K2123.1502205X30	K0788.1502205X30	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	30	4	120	1,2	10,40 €
K2123.1502205X40	K0788.1502205X40	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	40	4	120	1,2	10,66 €
K2123.1502205X50	K0788.1502205X50	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	50	4	120	1,2	10,66 €
K2123.1502206X20	K0788.1502206X20	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	20	4	120	1,2	10,40 €
K2123.1502206X30	K0788.1502206X30	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	30	4	120	1,2	10,40 €
K2123.1502206X40	K0788.1502206X40	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	40	4	120	1,2	10,66 €
K2123.1502206X50	K0788.1502206X50	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	50	4	120	1,2	10,66 €
K2123.2502208X25	K0788.2502208X25	M8	25	11	33,3	24	18,3	28,8	96	108	25	8	350	1,5	17,05 €
K2123.2502208X30	K0788.2502208X30	M8	25	11	33,3	24	18,3	28,8	96	108	30	8	350	1,5	17,05 €
K2123.2502208X40	K0788.2502208X40	M8	25	11	33,3	24	18,3	28,8	96	108	40	8	350	1,5	18,24 €
K2123.2502208X50	K0788.2502208X50	M8	25	11	33,3	24	18,3	28,8	96	108	50	8	350	1,5	18,24 €
K2123.2502210X25	K0788.2502210X25	M10	25	11	33,3	24	18,3	28,8	96	108	25	8	350	1,5	17,05 €
K2123.2502210X30	K0788.2502210X30	M10	25	11	33,3	24	18,3	28,8	96	108	30	8	350	1,5	17,05 €
K2123.2502210X40	K0788.2502210X40	M10	25	11	33,3	24	18,3	28,8	96	108	40	8	350	1,5	18,24 €
K2123.2502210X50	K0788.2502210X50	M10	25	11	33,3	24	18,3	28,8	96	108	50	8	350	1,5	18,24 €
