K1651Západkové uzávěry z plastu s rukojetí, sklopné |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:PC/ABS.Provedení: Pouzdro černé, bílé nebo béžové.
Rukojeť černá, pochromovaná, bílá nebo béžová.Upozornění:Díky zapuštěné rukojeti jsou tyto západkové uzávěry určeny pro zapuštěnou instalaci do dveří, klapek a krytů.
K dispozici ve čtyřech různých velikostech pro různé tloušťky křídla dveří. Další zabezpečení prostřednictvím uzamykatelných variant.
Předpjatá rukojeť zabraňuje klepání.
Vznětlivost (plastové provedení): v seznamu uvedeno UL94-HB.
Max. krouticí moment pro dotažení šroubů: 2 Nm.
Provedení A: zamykatelné
Provedení B: nezamykatelnéZpùsob ovládání:Tahem za rukojeť se zámek uvede do otevřené polohy a dveře lze otevřít. Zamykání se automaticky zajistí přitisknutím dveří. Uzávěr lze ovládat i ze zadní strany.Použití:- Automobilový průmysl
- Lékařská technika
- Strojírenství
- Výroba člunů a lodí
- Letectví a kosmonautika
- Nábytkářský průmyslMontáž:1. Montážní výřez zhotovte podle náčrtku.
2. Umístění montážního úhelníku.
3. Upevnění ze zadní strany pomocí montážních dílů.Rozsah dodávkyMontážní držák a k němu náležející šrouby (M5) a montážní úhelník nejsou součástí dodávky.
Zamykatelné západkové uzávěry se dodávají vždy se 2 klíči. Šrouby (M5) pro montážní úhelník nejsou součástí dodávky. Odkaz na výkres:1) Křídlo dveří
2) Rám
3) Úchyt
4) Montážní úhelník
5) Výška montážního držáku (viz tabulka H7)

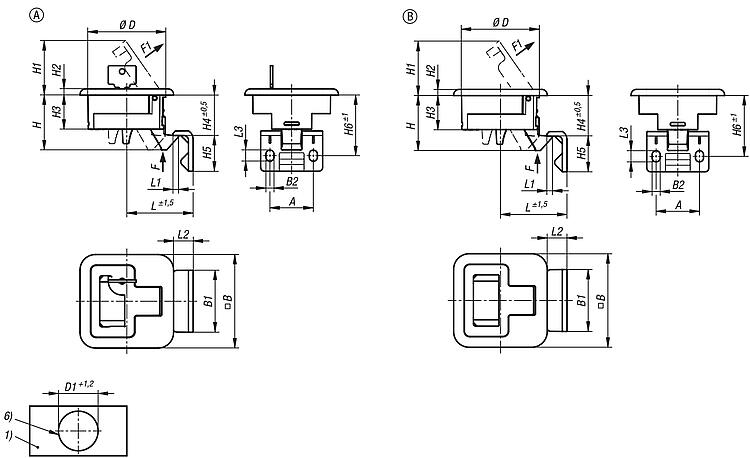

6) Montážní výřez StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Výkresy (celkový přehled) |

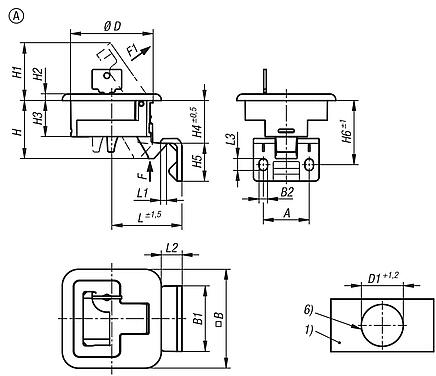

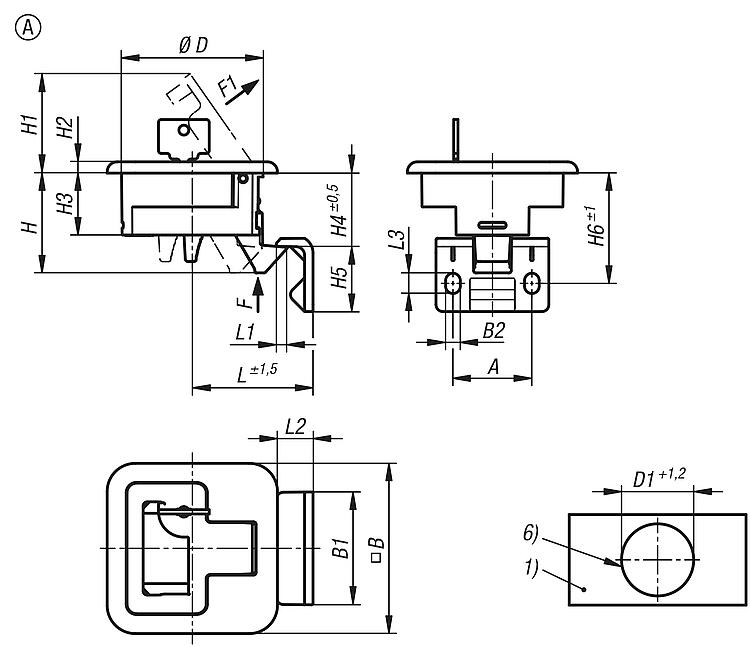

Západkové uzávěry z plastu, s rukojetí, sklopné, provedení A, zamykatelné |
více informací |
| Objednací číslo | Provedení | Typ provedení | Barva
základního
tělesa | Barva
komponenty | A
| B | B1 | B2 | D | D1 | D2 | H | H1 | H2 | CAD | Přís. | Cena | Objednat |
|---|
| K1651.2102356000 | A | uzamykatelné | černá | černá | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,41 | 35 | 4 |  | | 23,51 € | | | K1651.2107356000 | A | uzamykatelné | černá | černá | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,41 | 35 | 4 | | | 23,51 € | | | K1651.2112356000 | A | uzamykatelné | černá | černá | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,41 | 35 | 4 | | | 23,51 € | | | K1651.2117356000 | A | uzamykatelné | černá | černá | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,41 | 35 | 4 | | | 23,51 € | | | K1651.2102356022 | A | uzamykatelné | bílá | bílá | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,41 | 35 | 4 | | | 23,51 € | | | K1651.2107356022 | A | uzamykatelné | bílá | bílá | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,41 | 35 | 4 | | | 23,51 € | | | K1651.2112356022 | A | uzamykatelné | bílá | bílá | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,41 | 35 | 4 | | | 23,51 € | | | K1651.2117356022 | A | uzamykatelné | bílá | bílá | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,41 | 35 | 4 | | | 23,51 € | | | K1651.2102356033 | A | uzamykatelné | béžová | béžová | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,41 | 35 | 4 | | | 23,51 € | | | K1651.2107356033 | A | uzamykatelné | béžová | béžová | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,41 | 35 | 4 | | | 23,51 € | | | K1651.2112356033 | A | uzamykatelné | béžová | béžová | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,41 | 35 | 4 | | | 23,51 € | | | K1651.2117356033 | A | uzamykatelné | béžová | béžová | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,41 | 35 | 4 | | | 23,51 € | | | K1651.2102356001 | A | uzamykatelné | černá | chromováno | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,41 | 35 | 4 | | | 31,24 € | | | K1651.2107356001 | A | uzamykatelné | černá | chromováno | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,41 | 35 | 4 | | | 31,24 € | | | K1651.2112356001 | A | uzamykatelné | černá | chromováno | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,41 | 35 | 4 | | | 31,24 € | | | K1651.2117356001 | A | uzamykatelné | černá | chromováno | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,41 | 35 | 4 | | | 31,24 € | |
| Objednací číslo | Provedení | Barva
komponenty | H3 | H4 | H5 | H6 | H7 | L | L1 | L2 | L3 | F=přídržná síla (N) | Síla
v tahu
F1 N | Rozsah teplotních
hodnot
°C | S=tloušťka dveřního
křídla v mm | Šrouby | CAD | Přís. | Cena | Objednat |
|---|
| K1651.2102356000 | A | černá | 22 | 26,1 | 23 | 39,2 | 14 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 do 60 | 2-7 | M5X16 | | | 23,51 € | | | K1651.2107356000 | A | černá | 22 | 26,1 | 23 | 39,2 | 14 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 do 60 | 7-12 | M5X20 | | | 23,51 € | | | K1651.2112356000 | A | černá | 22 | 26,1 | 23 | 39,2 | 3,8 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 do 60 | 12-17 | M5X16 | | | 23,51 € | | | K1651.2117356000 | A | černá | 22 | 26,1 | 23 | 39,2 | 3,8 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 do 60 | 17-22 | M5X20 | | | 23,51 € | | | K1651.2102356022 | A | bílá | 22 | 26,1 | 23 | 39,2 | 14 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 do 60 | 2-7 | M5X16 | | | 23,51 € | | | K1651.2107356022 | A | bílá | 22 | 26,1 | 23 | 39,2 | 14 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 do 60 | 7-12 | M5X20 | | | 23,51 € | | | K1651.2112356022 | A | bílá | 22 | 26,1 | 23 | 39,2 | 3,8 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 do 60 | 12-17 | M5X16 | | | 23,51 € | | | K1651.2117356022 | A | bílá | 22 | 26,1 | 23 | 39,2 | 3,8 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 do 60 | 17-22 | M5X20 | | | 23,51 € | | | K1651.2102356033 | A | béžová | 22 | 26,1 | 23 | 39,2 | 14 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 do 60 | 2-7 | M5X16 | | | 23,51 € | | | K1651.2107356033 | A | béžová | 22 | 26,1 | 23 | 39,2 | 14 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 do 60 | 7-12 | M5X20 | | | 23,51 € | | | K1651.2112356033 | A | béžová | 22 | 26,1 | 23 | 39,2 | 3,8 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 do 60 | 12-17 | M5X16 | | | 23,51 € | | | K1651.2117356033 | A | béžová | 22 | 26,1 | 23 | 39,2 | 3,8 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 do 60 | 17-22 | M5X20 | | | 23,51 € | | | K1651.2102356001 | A | chromováno | 22 | 26,1 | 23 | 39,2 | 14 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 do 60 | 2-7 | M5X16 | | | 31,24 € | | | K1651.2107356001 | A | chromováno | 22 | 26,1 | 23 | 39,2 | 14 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 do 60 | 7-12 | M5X20 | | | 31,24 € | | | K1651.2112356001 | A | chromováno | 22 | 26,1 | 23 | 39,2 | 3,8 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 do 60 | 12-17 | M5X16 | | | 31,24 € | | | K1651.2117356001 | A | chromováno | 22 | 26,1 | 23 | 39,2 | 3,8 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 do 60 | 17-22 | M5X20 | | | 31,24 € | |
|

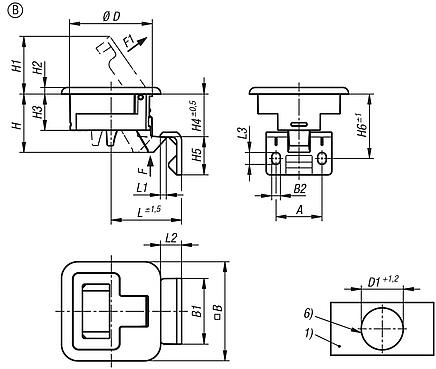

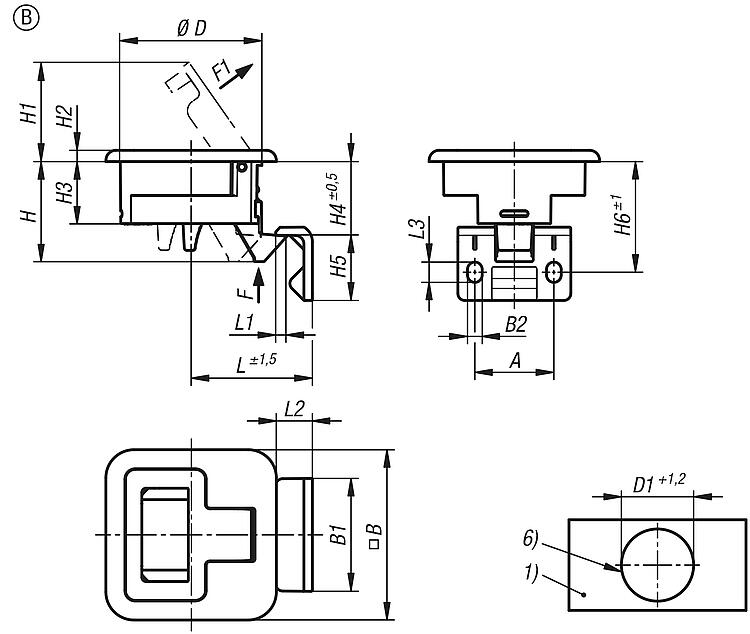

Západkové uzávěry z plastu, s rukojetí, sklopné, provedení B, nezamykatelné |
více informací |
| Objednací číslo | Provedení | Typ provedení | Barva
základního
tělesa | Barva
komponenty | A
| B | B1 | B2 | D | D1 | D2 | H | H1 | H2 | CAD | Přís. | Cena | Objednat |
|---|
| K1651.2002356000 | B | nelze zamykat | černá | černá | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,5 | 35 | 4 | | | 18,84 € | | | K1651.2007356000 | B | nelze zamykat | černá | černá | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,5 | 35 | 4 | | | 18,84 € | | | K1651.2012356000 | B | nelze zamykat | černá | černá | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,5 | 35 | 4 | | | 18,84 € | | | K1651.2017356000 | B | nelze zamykat | černá | černá | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,5 | 35 | 4 | | | 18,84 € | | | K1651.2002356022 | B | nelze zamykat | bílá | bílá | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,5 | 35 | 4 | | | 18,84 € | | | K1651.2007356022 | B | nelze zamykat | bílá | bílá | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,5 | 35 | 4 | | | 18,84 € | | | K1651.2012356022 | B | nelze zamykat | bílá | bílá | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,5 | 35 | 4 | | | 18,84 € | | | K1651.2017356022 | B | nelze zamykat | bílá | bílá | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,5 | 35 | 4 | | | 18,84 € | | | K1651.2002356033 | B | nelze zamykat | béžová | béžová | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,5 | 35 | 4 | | | 18,84 € | | | K1651.2007356033 | B | nelze zamykat | béžová | béžová | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,5 | 35 | 4 | | | 18,84 € | | | K1651.2012356033 | B | nelze zamykat | béžová | béžová | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,5 | 35 | 4 | | | 18,84 € | | | K1651.2017356033 | B | nelze zamykat | béžová | béžová | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,5 | 35 | 4 | | | 18,84 € | | | K1651.2002356001 | B | nelze zamykat | černá | chromováno | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,5 | 35 | 4 | | | 26,54 € | | | K1651.2007356001 | B | nelze zamykat | černá | chromováno | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,5 | 35 | 4 | | | 26,54 € | | | K1651.2012356001 | B | nelze zamykat | černá | chromováno | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,5 | 35 | 4 | | | 26,54 € | | | K1651.2017356001 | B | nelze zamykat | černá | chromováno | 28 | 60 | 40 | 5,2 | 50 | 50 | 5,5 | 35,5 | 35 | 4 | | | 26,54 € | |
| Objednací číslo | Provedení | Barva
komponenty | H3 | H4 | H5 | H6 | H7 | L | L1 | L2 | L3 | F=přídržná síla (N) | Síla
v tahu
F1 N | Rozsah teplotních
hodnot
°C | S=tloušťka dveřního
křídla v mm | Šrouby | CAD | Přís. | Cena | Objednat |
|---|
| K1651.2002356000 | B | černá | 22 | 26,2 | 23 | 39,2 | 14 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 do 60 | 2-7 | M5X16 | | | 18,84 € | | | K1651.2007356000 | B | černá | 22 | 26,2 | 23 | 39,2 | 14 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 do 60 | 7-12 | M5X20 | | | 18,84 € | | | K1651.2012356000 | B | černá | 22 | 26,2 | 23 | 39,2 | 3,8 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 do 60 | 12-17 | M5X16 | | | 18,84 € | | | K1651.2017356000 | B | černá | 22 | 26,2 | 23 | 39,2 | 3,8 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 do 60 | 17-22 | M5X20 | | | 18,84 € | | | K1651.2002356022 | B | bílá | 22 | 26,2 | 23 | 39,2 | 14 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 do 60 | 2-7 | M5X16 | | | 18,84 € | | | K1651.2007356022 | B | bílá | 22 | 26,2 | 23 | 39,2 | 14 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 do 60 | 7-12 | M5X20 | | | 18,84 € | | | K1651.2012356022 | B | bílá | 22 | 26,2 | 23 | 39,2 | 3,8 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 do 60 | 12-17 | M5X16 | | | 18,84 € | | | K1651.2017356022 | B | bílá | 22 | 26,2 | 23 | 39,2 | 3,8 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 do 60 | 17-22 | M5X20 | | | 18,84 € | | | K1651.2002356033 | B | béžová | 22 | 26,2 | 23 | 39,2 | 14 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 do 60 | 2-7 | M5X16 | | | 18,84 € | | | K1651.2007356033 | B | béžová | 22 | 26,2 | 23 | 39,2 | 14 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 do 60 | 7-12 | M5X20 | | | 18,84 € | | | K1651.2012356033 | B | béžová | 22 | 26,2 | 23 | 39,2 | 3,8 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 do 60 | 12-17 | M5X16 | | | 18,84 € | | | K1651.2017356033 | B | béžová | 22 | 26,2 | 23 | 39,2 | 3,8 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 do 60 | 17-22 | M5X20 | | | 18,84 € | | | K1651.2002356001 | B | chromováno | 22 | 26,2 | 23 | 39,2 | 14 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 do 60 | 2-7 | M5X16 | | | 26,54 € | | | K1651.2007356001 | B | chromováno | 22 | 26,2 | 23 | 39,2 | 14 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 do 60 | 7-12 | M5X20 | | | 26,54 € | | | K1651.2012356001 | B | chromováno | 22 | 26,2 | 23 | 39,2 | 3,8 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 do 60 | 12-17 | M5X16 | | | 26,54 € | | | K1651.2017356001 | B | chromováno | 22 | 26,2 | 23 | 39,2 | 3,8 | 42,9 | 3,8 | 12,7 | 7,2 | 270 | 50 | -30 do 60 | 17-22 | M5X20 | | | 26,54 € | |
|
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
