Popis zboží/obrázky produktu

Vyvolat/filtrovat všechno zboží

PopisMateriál:Základní těleso: zinkový tlakový odlitek.
Kluzné prvky: plast POM.
Nástavné díly: ocel pozinkovaná.
O-kroužek: EPDMUpozornění:Profilové kluzáky z kovu se zaklesnutými kluznými prvky z plastu. Profilové kluzáky umožňují lineární pohyb hliníkových profilů s drážkou 8 mm s velmi nízkým opotřebením. Upuštění od mazání způsobuje u systému vysokou citlivost na nečistoty.
Maximálně přípustné zatížení jednoho profilového kluzáku činí Fmax. = 50 N.

Kluzná vedení s několika kluznými saněmi musí být zhotovena jako kombinace z pevného (provedení F) a volného ložiska (provedení L). Tím se zajistí vyrovnání tvarové tolerance a dobrá pohyblivost.

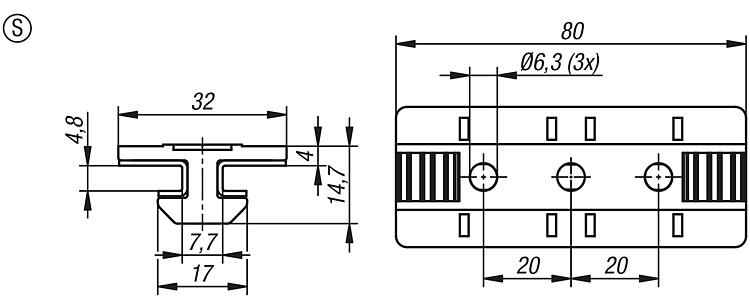

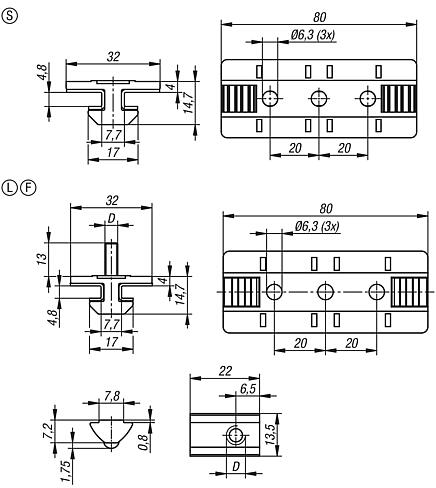

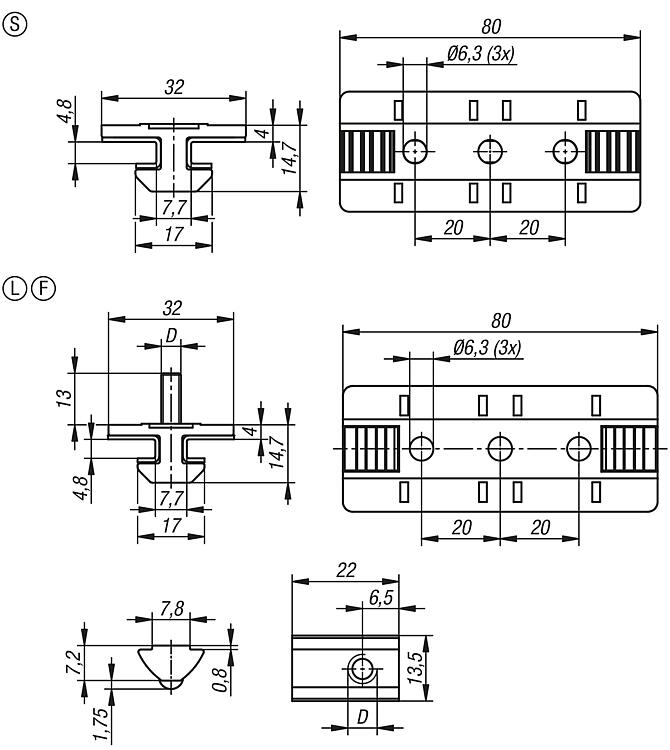

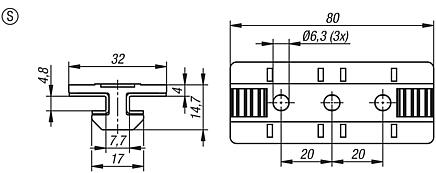

Provedení S: Sada pro napojení libovolných nástavných prvků.

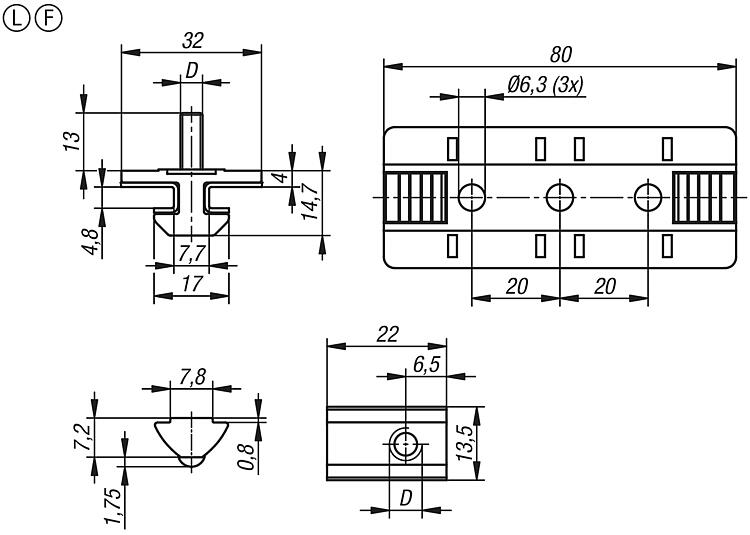

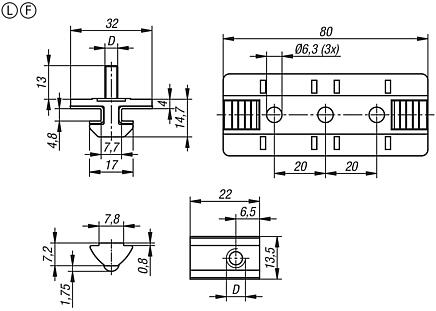

Provedení L: Sada pro použití jako volné ložisko.

Provedení F: Sada pro použití jako pevné ložisko.Rozsah dodávkyProvedení S: Profilové kluzáky s kluznými prvky.
2 šestihranné matice DIN 439 B – M6.

Provedení L: Profilové kluzáky s kluznými prvky.
2 šrouby s čočkovou hlavou ISO 7380 – M5x25.
2 O-kroužky DIN 3771 – 5x1,5.
2 kameny do drážky, drážka 8 – M5.

Provedení F: Profilové kluzáky s kluznými prvky.
2 šrouby s čočkovou hlavou ISO 7380 – M6x25.
2 O-kroužky DIN 3771 – 5x1,5.
2 kameny do drážky, drážka 8 – M6.
Zvláštnost:
