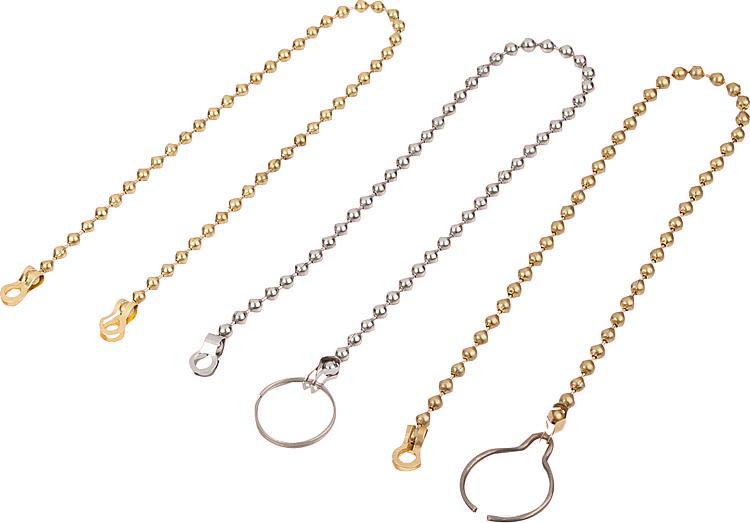

K1125Kuličkové řetězy |
zpět |
|
|
PopisMateriál:Upozornění:Bez uvedení délky je vždy dodáváno 1000 mm.Odkaz na výkres:1) stejné díly

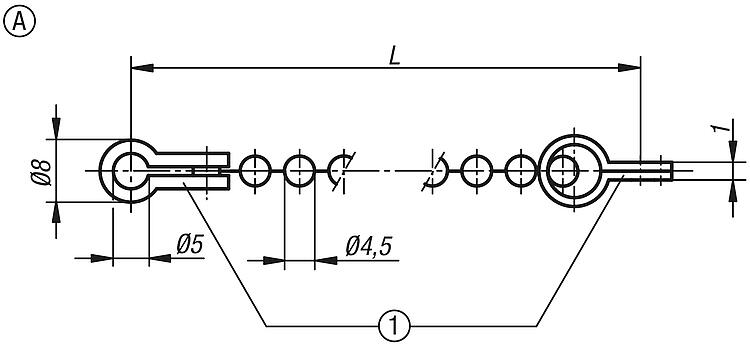

Provedení A: Kuličkový řetěz jednoduchý

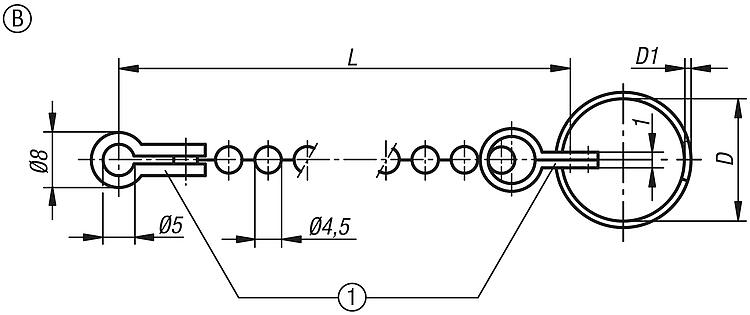

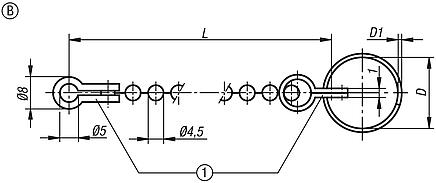

Provedení B: Kuličkový řetěz s klíčovým kroužkem

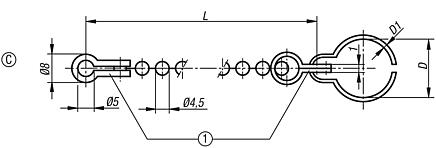

Provedení C: Kuličkový řetěz s kroužkovým upínačem
StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

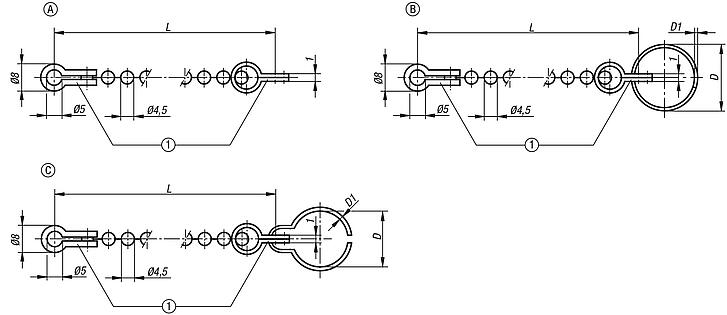

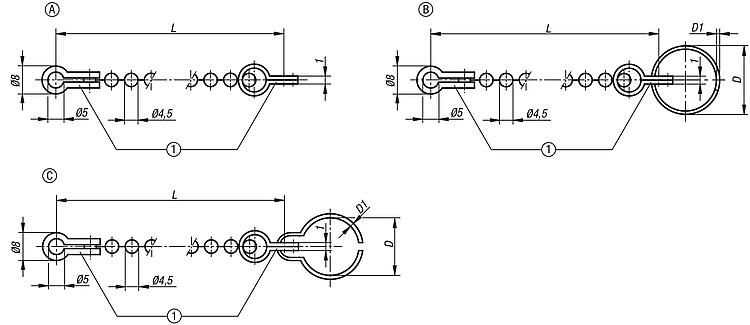

Výkresy (celkový přehled) |
|
| Objednací číslo | Provedení | Provedení 1 | Materiál
základní
těleso | L | D | D1 | CAD | Přís. | Cena | Objednat |
|---|
| K1125.015X160 | B | s klíčovým kroužkem | mosaz | 160 | 15 | 1 |  | | 2,15 € | | | K1125.019X160 | B | s klíčovým kroužkem | mosaz | 160 | 19 | 1 | | | 2,21 € | | | K1125.023X160 | B | s klíčovým kroužkem | mosaz | 160 | 23 | 1,2 | | | 2,23 € | | | K1125.028X160 | B | s klíčovým kroužkem | mosaz | 160 | 28 | 1,7 | | | 2,33 € | | | K1125.015X320 | B | s klíčovým kroužkem | mosaz | 320 | 15 | 1 | | | 2,70 € | | | K1125.019X320 | B | s klíčovým kroužkem | mosaz | 320 | 19 | 1 | | | 2,74 € | | | K1125.023X320 | B | s klíčovým kroužkem | mosaz | 320 | 23 | 1,2 | | | 2,77 € | | | K1125.028X320 | B | s klíčovým kroužkem | mosaz | 320 | 28 | 1,7 | | | 2,81 € | | | K1125.015X500 | B | s klíčovým kroužkem | mosaz | 500 | 15 | 1 | | | 3,23 € | | | K1125.019X500 | B | s klíčovým kroužkem | mosaz | 500 | 19 | 1 | | | 3,27 € | | | K1125.023X500 | B | s klíčovým kroužkem | mosaz | 500 | 23 | 1,2 | | | 3,31 € | | | K1125.028X500 | B | s klíčovým kroužkem | mosaz | 500 | 28 | 1,7 | | | 3,34 € | | | K1125.015X1000 | B | s klíčovým kroužkem | mosaz | 1000 | 15 | 1 | | | 4,76 € | | | K1125.019X1000 | B | s klíčovým kroužkem | mosaz | 1000 | 19 | 1 | | | 4,92 € | | | K1125.023X1000 | B | s klíčovým kroužkem | mosaz | 1000 | 23 | 1,2 | | | 4,99 € | | | K1125.028X1000 | B | s klíčovým kroužkem | mosaz | 1000 | 28 | 1,7 | | | 5,03 € | | | K1125.115X160 | B | s klíčovým kroužkem | nerezová ocel | 160 | 15 | 1 | | | 2,53 € | | | K1125.119X160 | B | s klíčovým kroužkem | nerezová ocel | 160 | 19 | 1 | | | 2,57 € | | | K1125.123X160 | B | s klíčovým kroužkem | nerezová ocel | 160 | 23 | 1,2 | | | 2,64 € | | | K1125.128X160 | B | s klíčovým kroužkem | nerezová ocel | 160 | 28 | 1,7 | | | 2,70 € | | | K1125.115X320 | B | s klíčovým kroužkem | nerezová ocel | 320 | 15 | 1 | | | 2,82 € | | | K1125.119X320 | B | s klíčovým kroužkem | nerezová ocel | 320 | 19 | 1 | | | 2,88 € | | | K1125.123X320 | B | s klíčovým kroužkem | nerezová ocel | 320 | 23 | 1,2 | | | 2,97 € | | | K1125.128X320 | B | s klíčovým kroužkem | nerezová ocel | 320 | 28 | 1,7 | | | 3,00 € | | | K1125.115X500 | B | s klíčovým kroužkem | nerezová ocel | 500 | 15 | 1 | | | 3,42 € | | | K1125.119X500 | B | s klíčovým kroužkem | nerezová ocel | 500 | 19 | 1 | | | 3,48 € | | | K1125.123X500 | B | s klíčovým kroužkem | nerezová ocel | 500 | 23 | 1,2 | | | 3,60 € | | | K1125.128X500 | B | s klíčovým kroužkem | nerezová ocel | 500 | 28 | 1,7 | | | 3,64 € | | | K1125.115X1000 | B | s klíčovým kroužkem | nerezová ocel | 1000 | 15 | 1 | | | 5,08 € | | | K1125.119X1000 | B | s klíčovým kroužkem | nerezová ocel | 1000 | 19 | 1 | | | 5,15 € | | | K1125.123X1000 | B | s klíčovým kroužkem | nerezová ocel | 1000 | 23 | 1,2 | | | 5,16 € | | | K1125.128X1000 | B | s klíčovým kroužkem | nerezová ocel | 1000 | 28 | 1,7 | | | 5,23 € | |
|
|
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
