- Třmenové madlo zahnuté pro těsnicí podložku a podložku Hygienic USIT® Freudenberg Process Seals
|
|
PopisMateriál:Nerezová ocel 1.4404.Provedení: Leštěno do vysokého lesku.Upozornění:Třmenový úchyt v masivním provedení, kompletně leštěné do vysokého lesku. Díky takto dosažené hloubce drsnosti mnohem menší než Ra 0,8 µm nepřilnou zbytky výrobku, resp. čisticího prostředku. Spolu s velkými poloměry se madlo extrémně snadno čistí.
Pomocí opěrného talíře, který je volitelně k dostání, se podstatně zvýší dosedací plocha, tzn. přenosné síly.
Jak přímé přišroubování nebo přišroubování s opěrným talířem jako mezikusem se provádí vždy s použitím těsnicích podložek Hygienic USIT® od Freudenberg Process Seals. Tím odpadá jinak běžné a nákladné přivařování úyhtu, broušení a leštění svarů. Veškerá spojovací místa a šroubovací plochy jsou tak hygienicky bezpečná. Na vyžádání:Vnější závit, palcový závit, varianty délky a výšky.Příslušenství:Těsnicí podložka a podložka Hygienic USIT® K1491 pro šroubovací plochy a opěrné podložky. Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

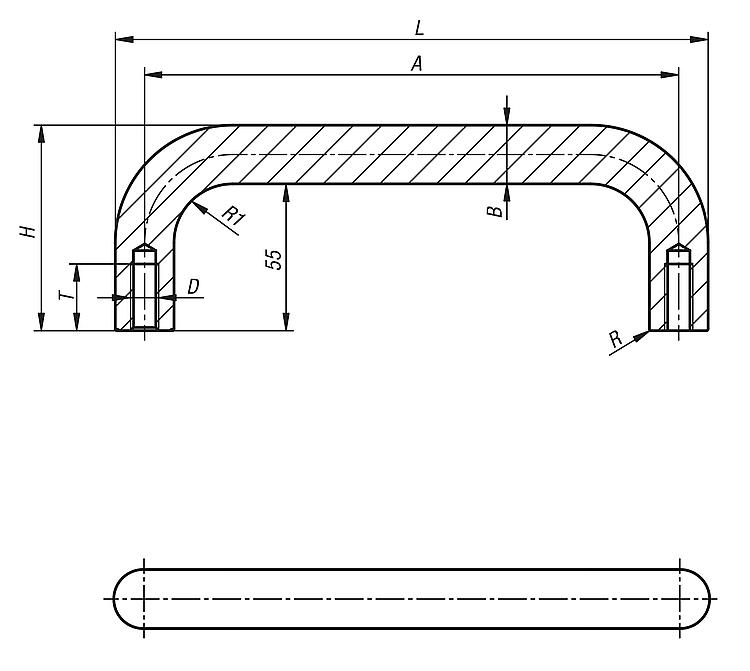

Výkresy (celkový přehled) |
Třmenové madlo zahnuté pro těsnicí podložku a podložku Hygienic USIT ® |
více informací |
| Objednací číslo | A
| B | D | H | L | R | R1 | T | status | CAD | Přís. | Cena | Objednat |
|---|
| K1364.30005 | 300 | 11,8 | M5 | 66,8 | 311,8 | 0,5 | 13 | 12,5 | výběhovy výrobek | | | 32,78 € | | | K1364.12006 | 120 | 14,2 | M6 | 69,2 | 134,2 | 0,55 | 16 | 15 | výběhovy výrobek | | | 31,27 € | | | K1364.20006 | 200 | 14,2 | M6 | 69,2 | 214,2 | 0,55 | 16 | 15 | výběhovy výrobek | | | 33,06 € | | | K1364.12008 | 120 | 18 | M8 | 73 | 138 | 0,6 | 19 | 20 | výběhovy výrobek | | | 33,96 € | | | K1364.12010 | 120 | 22,3 | M10 | 77,3 | 142,3 | 0,75 | 23,5 | 25 | výběhovy výrobek | | | 37,70 € | | | K1364.20010 | 200 | 22,3 | M10 | 77,3 | 222,3 | 0,75 | 23,5 | 25 | výběhovy výrobek | | | 41,80 € | | | K1364.30010 | 300 | 22,3 | M10 | 77,3 | 322,3 | 0,75 | 23,5 | 25 | výběhovy výrobek | | | 46,88 € | |
|
Objednací číslo
| pro
šrouby
| D2
| D3 | D4 | D5 | H | H1 | H2 | R2 | R3 | status | CAD | Přís. | Cena | Objednat |
|---|
| K1365.05 | M5 | 13,5 | 18 | 8 | 5,2 | 6 | 3,5 | 0,7 | 1,5 | 0,6 | výběhovy výrobek | | | 5,52 € | | | K1365.06 | M6 | 15,7 | 22,3 | 10 | 6,2 | 8 | 4,8 | 0,7 | 1,5 | 0,75 | výběhovy výrobek | | | 5,72 € | | | K1365.10 | M10 | 24,3 | 35 | 16 | 10,2 | 12 | 7 | 1 | 2 | 1,2 | výběhovy výrobek | | | 6,59 € | |
|
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
